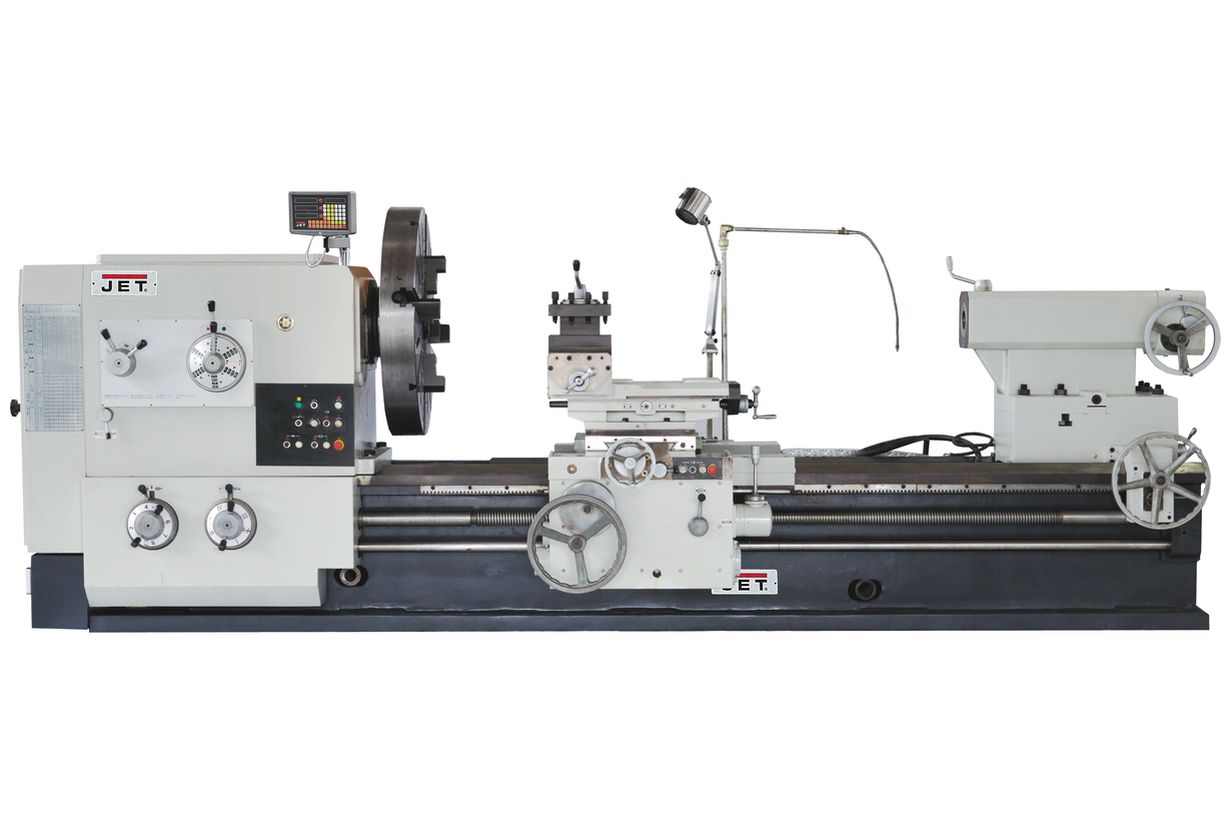

GH-56240 ZHP DRO RFS - это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС.
Станок соответствует классу точности «Н» по ГОСТ 18097, что подтверждается его индивидуальным протоколом норм точности, получаемый при выходном контроле. GH-56240 ZHP DRO RFS предназначен для тяжелых работ на металлообрабатывающих предприятиях промежуточного и полного цикла, предприятиях оборонной отрасли, а также в крупных ремонтных мастерских. Станки серии ZHP являются усиленной версией серии универсальных токарных станков ZHD.
Станина станка отлита из серого чугуна, а ее ширина составляет внушительные 755 мм. Шпиндель с проходным отверстием в 130 мм способен обрабатывать заготовки массой до 5000 кг. А диаметр обработки над станиной составляет 1400 мм, со съемным мостиком - до 1900 мм (с ограничением до 590 мм по длине обработки), расстояние между центрами - 6000 мм. Как и у всех представителей данной серии, для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем с выходной мощностью на валу 22 кВт.
Он способен обеспечить вращение шпинделя на скоростях от 2,5 до 250 об/мин, необходимую скорость можно выбирать из 24 заранее предустановленных диапазонов. Автоматическая коробка подач имеет по 97 предустановленных режимов автоподачи суппорта в продольном и поперечном направлении, а также автоподачу продольных резцовых салазок. Естественно, по всем трем осям можно осуществлять ускоренное перемещение. И, конечно же, станок позволяет нарезать все типы резьб.
Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-56240 ZHP DRO RFS поставляется весь необходимый комплект опций, включая систему подачи СОЖ, 3х осевое УЦИ, 4-х кулачковую планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи суппорта, заднюю защитную стенку и пр. GH-56240 ZHP DRO RFS – это прекрасная замена станкам 165, 1М65 или 1Н65.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Напряжение, В | 400 |
Диаметр обточки над станиной, мм | 1400 |
Диаметр обточки над съемным мостиком, gap, мм | 1900 |
Длина съемного мостика, мм | 590 |
Диаметр обточки над поперечным суппортом, мм | 1015 |
Расстояние между центрами, мм | 6000 |
Частота вращения шпинделя, об/мин | 2,5-250 |
Количество скоростей шпинделя | 24 (12 обратных) |
Конус шпинделя | ø140mm 1:20 |
Присоединение шпинделя | A2-15 |
Диаметр проходного отверстия шпинделя, мм | 130 |
Диапазон продольной подачи, мм/об | 0,1-12 |
Количество продольных подач | 97 |
Диапазон поперечной подачи, мм/об | 0,05 - 6 |
Количество поперечных подач | 97 |
Диапазон подач продольных резцовых салазок, мм/об | 0,025 - 3 |
Количество подач продольных резцовых салазок, шт | 97 |
Диапазон метрической резьбы, мм | 1-120 |
Количество метрических резьб | 45 |
Дюймовая резьба, TPI | 30 - 1/4 |
Количество дюймовых резьб | 42 |
Модульная резьба, MP | 0,5 - 60 |
Количество модульных резьб | 46 |
Диапазон питчевой резьбы, DP | 1/2 - 60 |
Шаг ходового винта, мм | 12 |
Макс. размер резца, мм | 50х50 |
Ход поперечного суппорта, мм | 720 |
Ход верхнего суппорта, мм | 250 |
Ход поперечных резцовых салазок, мм | 200 |
Ускоренное перемещение продольного суппорта, м/мин | 3,74 |
Ускоренное перемещение поперечного суппорта, м/мин | 1,87 |
Ускоренное перемещение резцового суппорта, м/мин | 0,935 |
Пиноль задней бабки | ø80 mm 1:20 |
Ход пиноли задней бабки, мм | 300 |
Диаметр пиноли, мм | 160 |
Ширина станина, мм | 755 |
Мощность двигателя выходная, кВт | 22 |
Страна производителя | Китай |
Количество питчевых резьб | 48 |
Длина, мм | 9000 |
Ширина, мм | 1860 |
Высота, мм | 1900 |
Масса, кг | 15800 |
