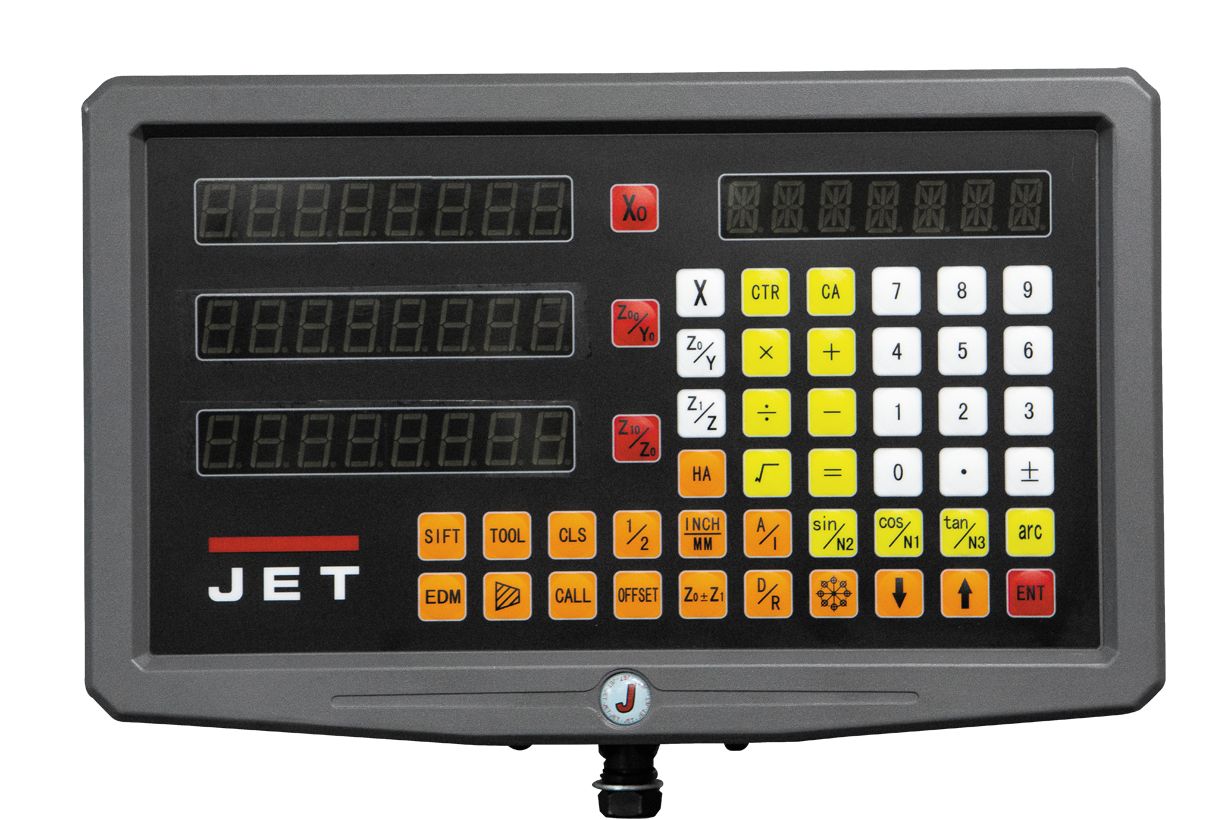

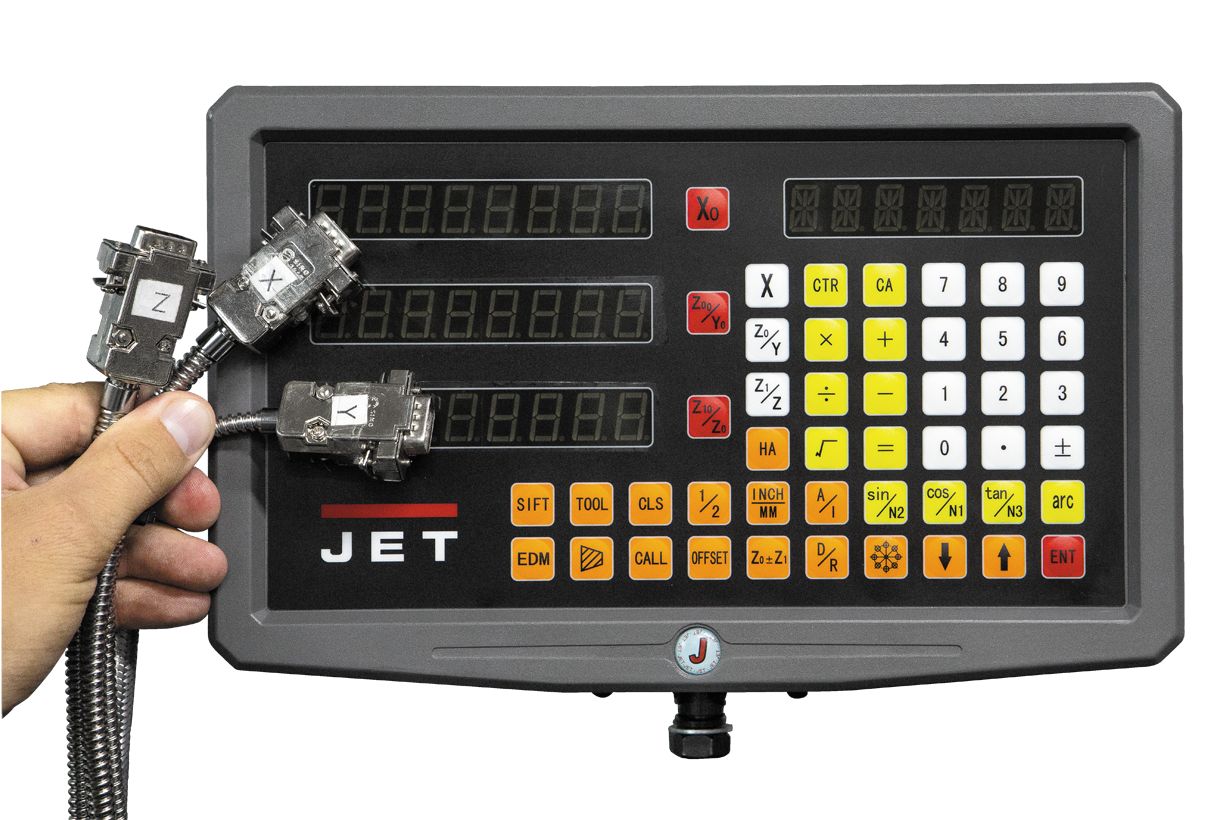

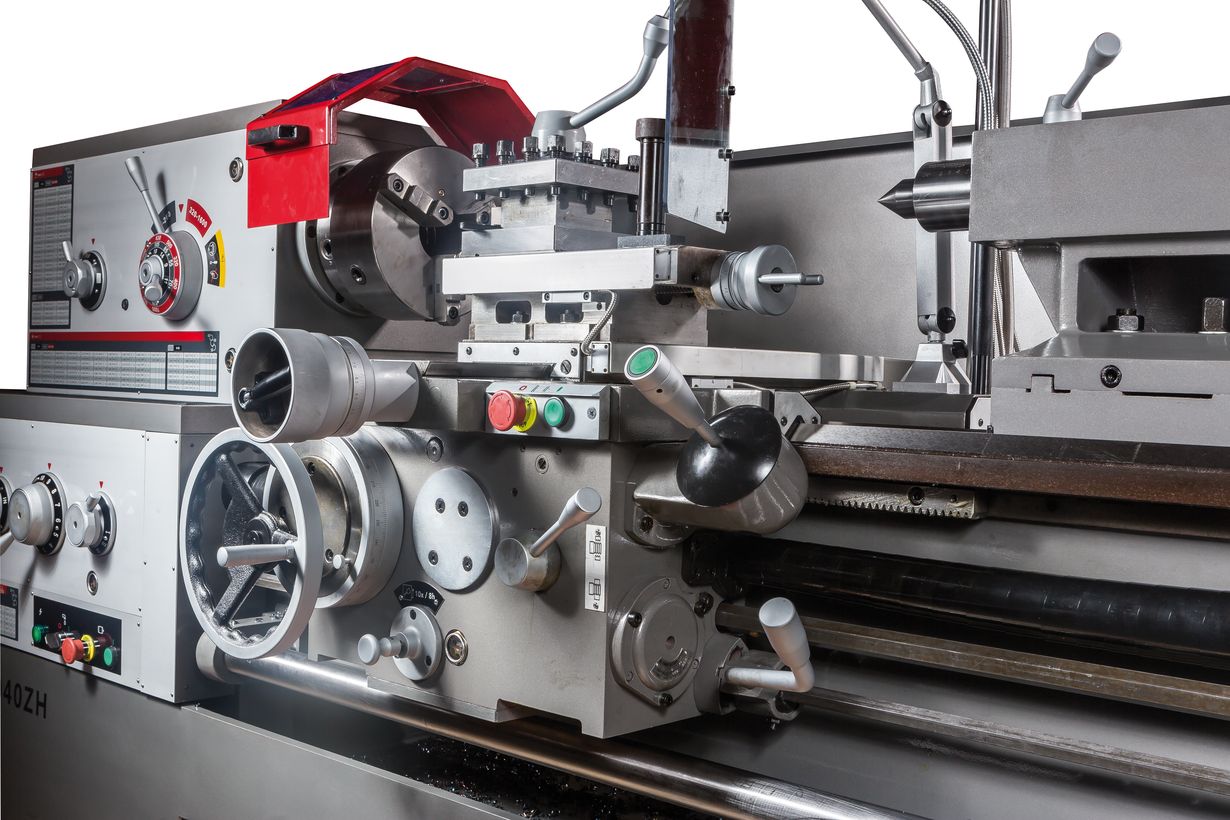

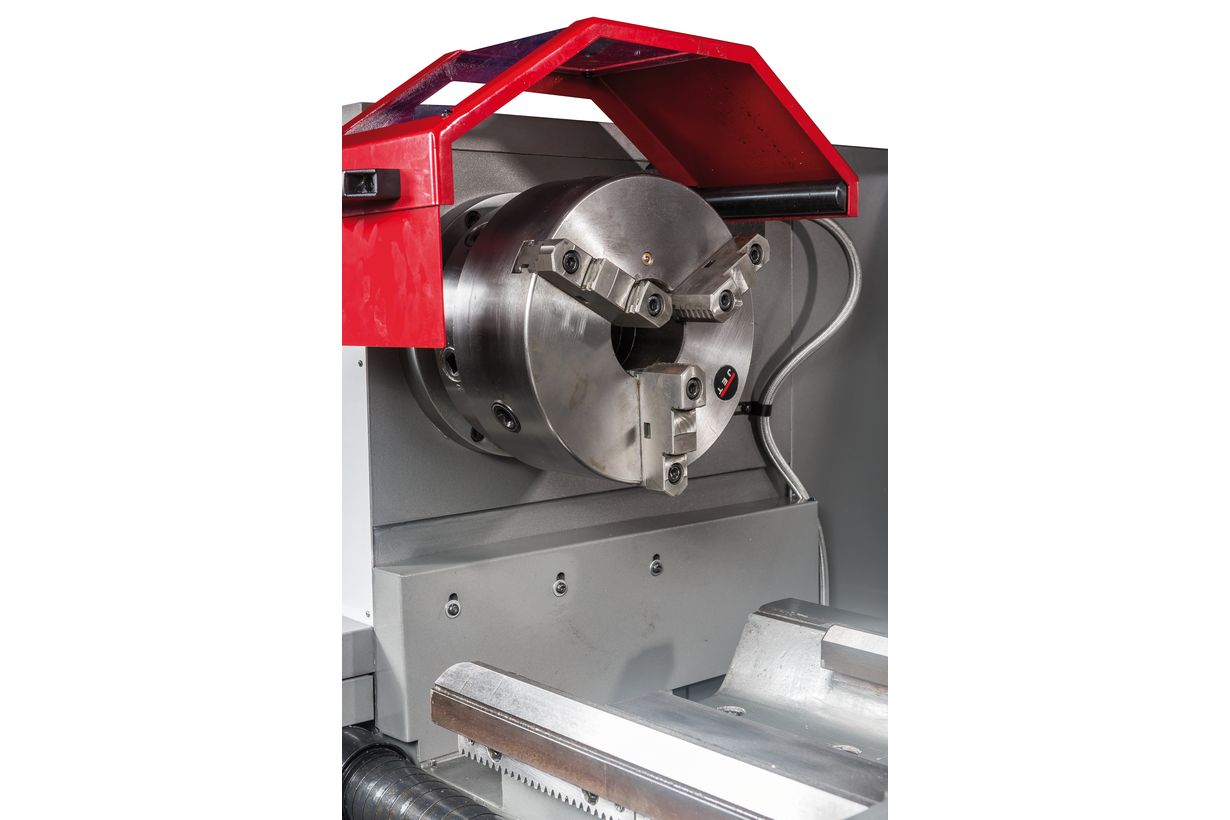

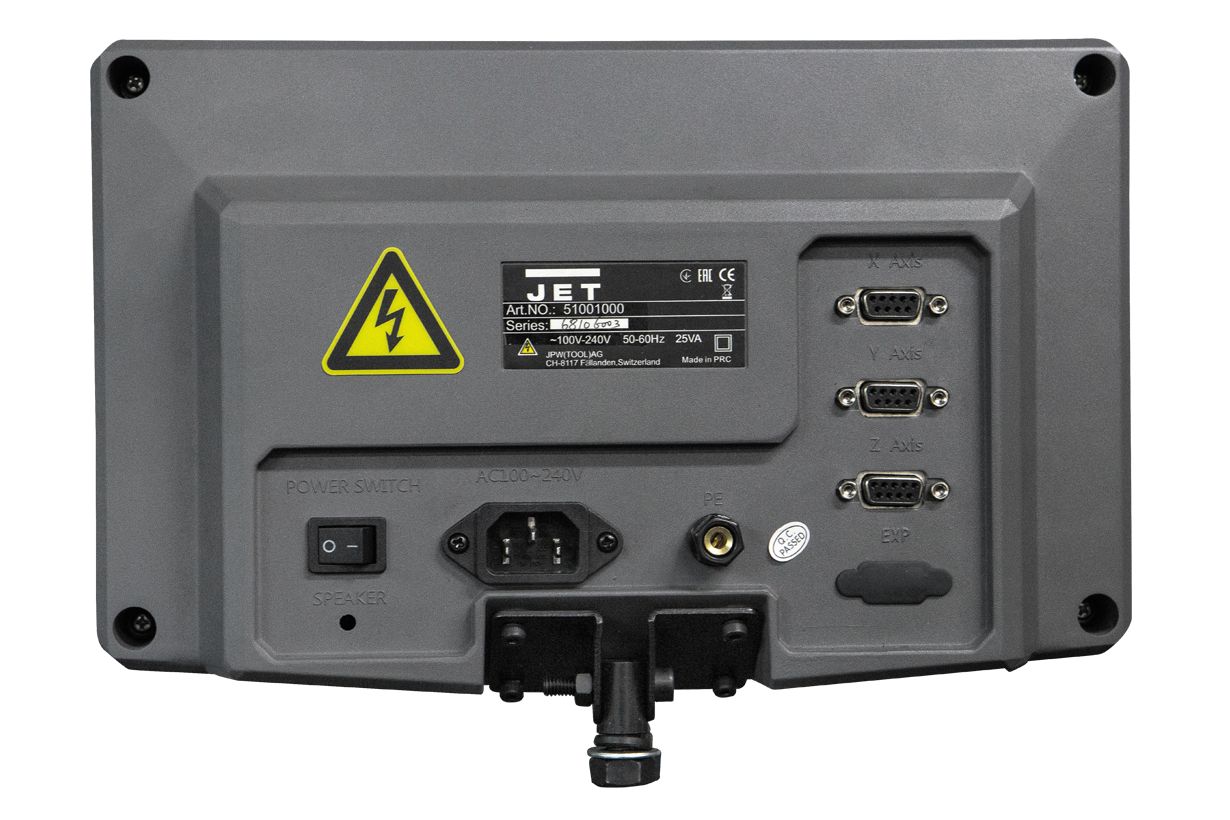

GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м. Станок поставляется в максимальной комлектации: за заявленую цену заказчик дополнительно получает систему подачи СОЖ, УЦИ, люнеты, планшайбу, 4-х кулачковый патрон, переходную втулку, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания и лампу освещения. Это позволяет сократить время на ввод станка в эксплуатацию и сэкономить на покупке комплектующих.

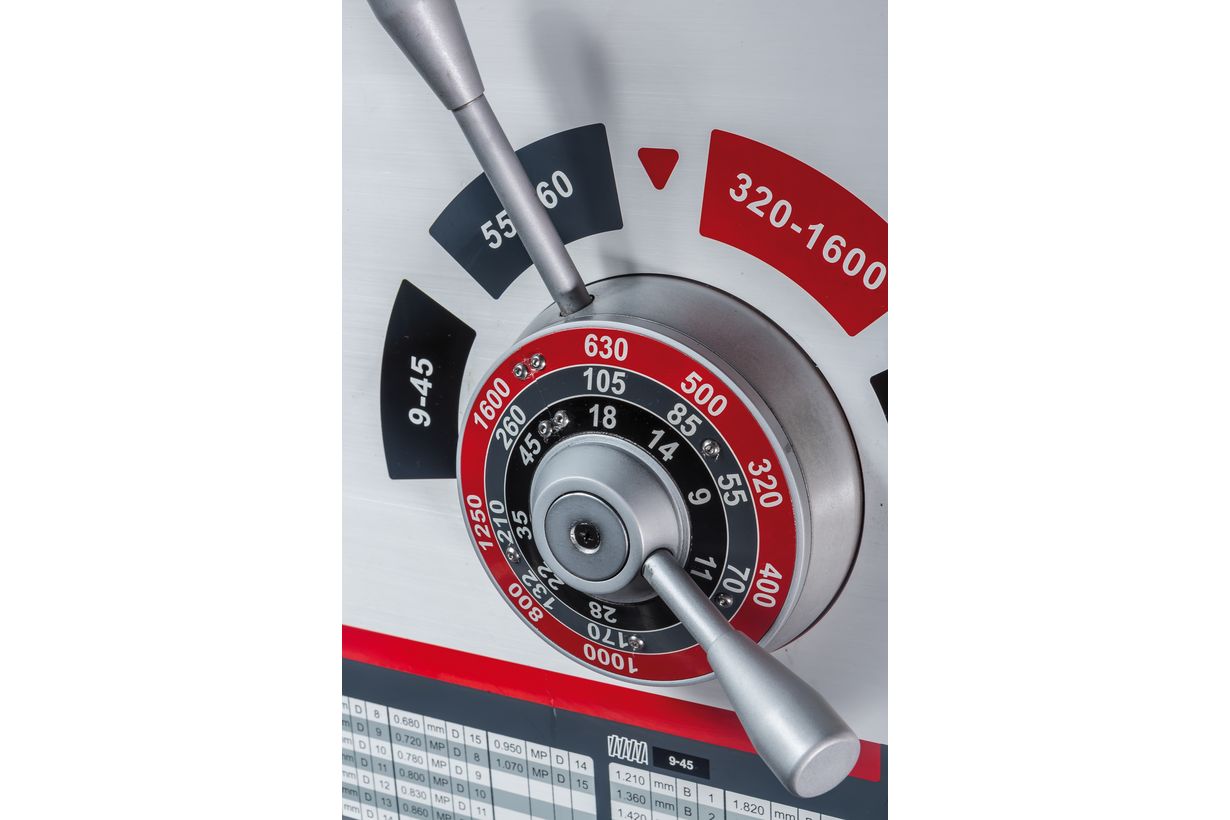

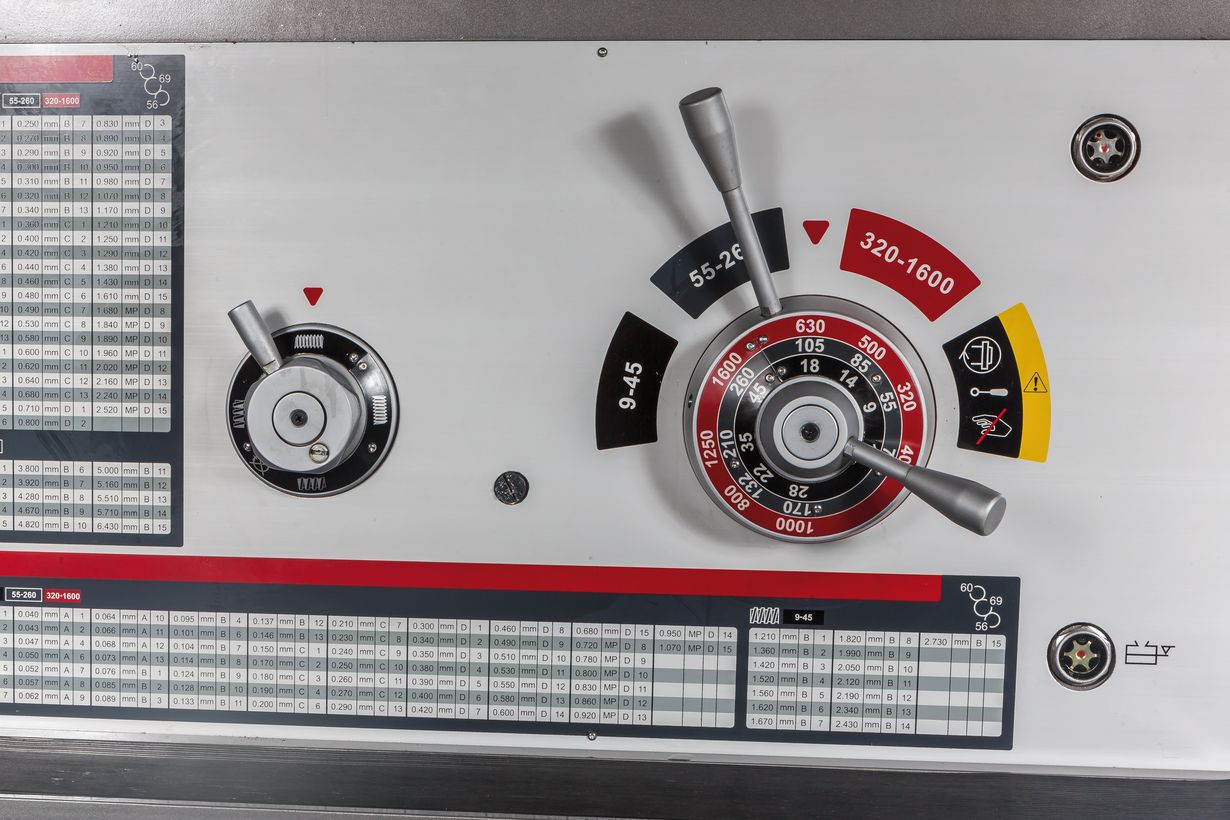

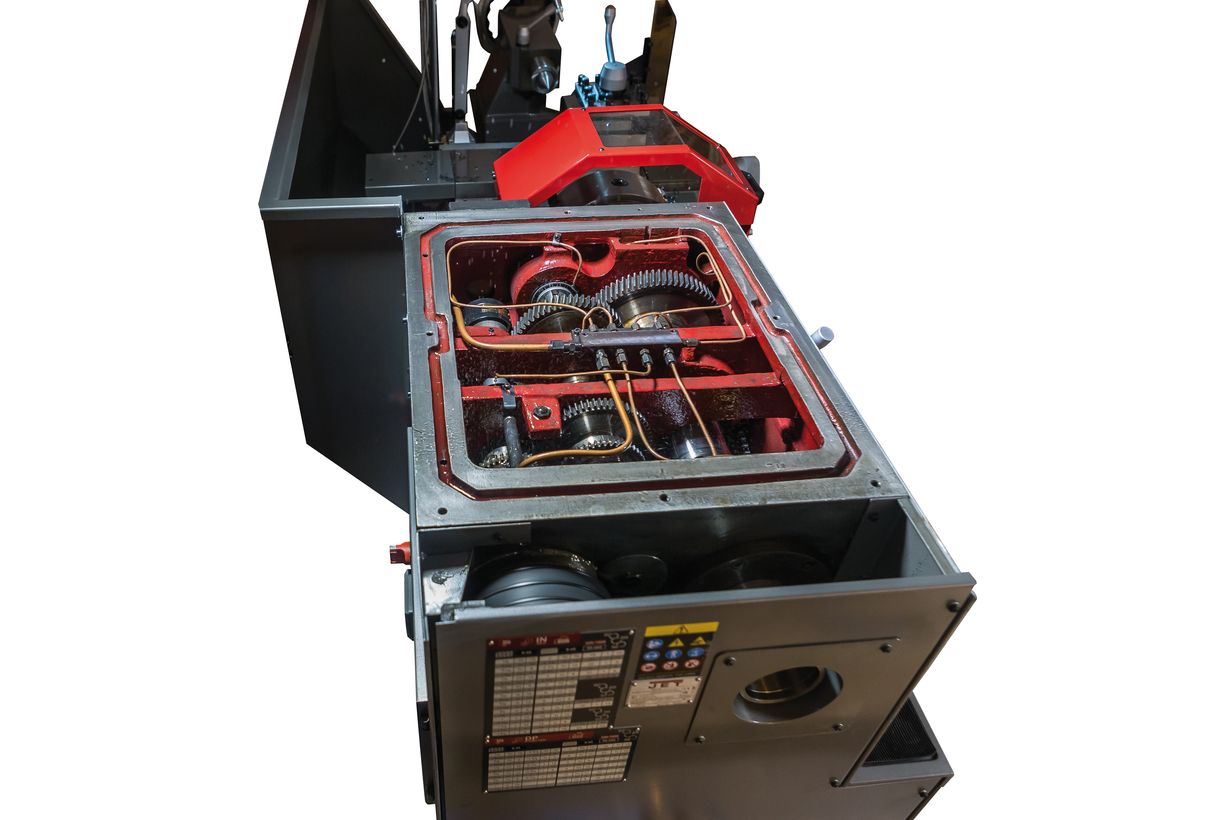

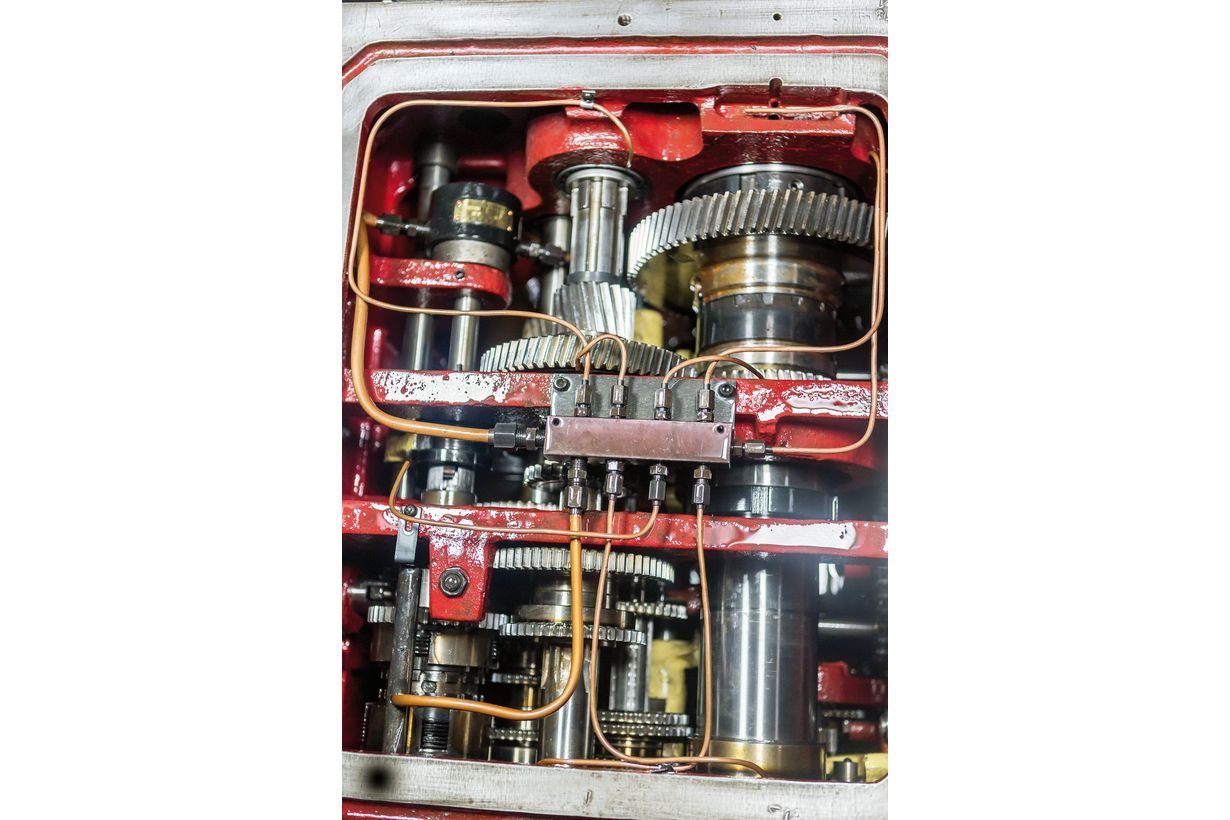

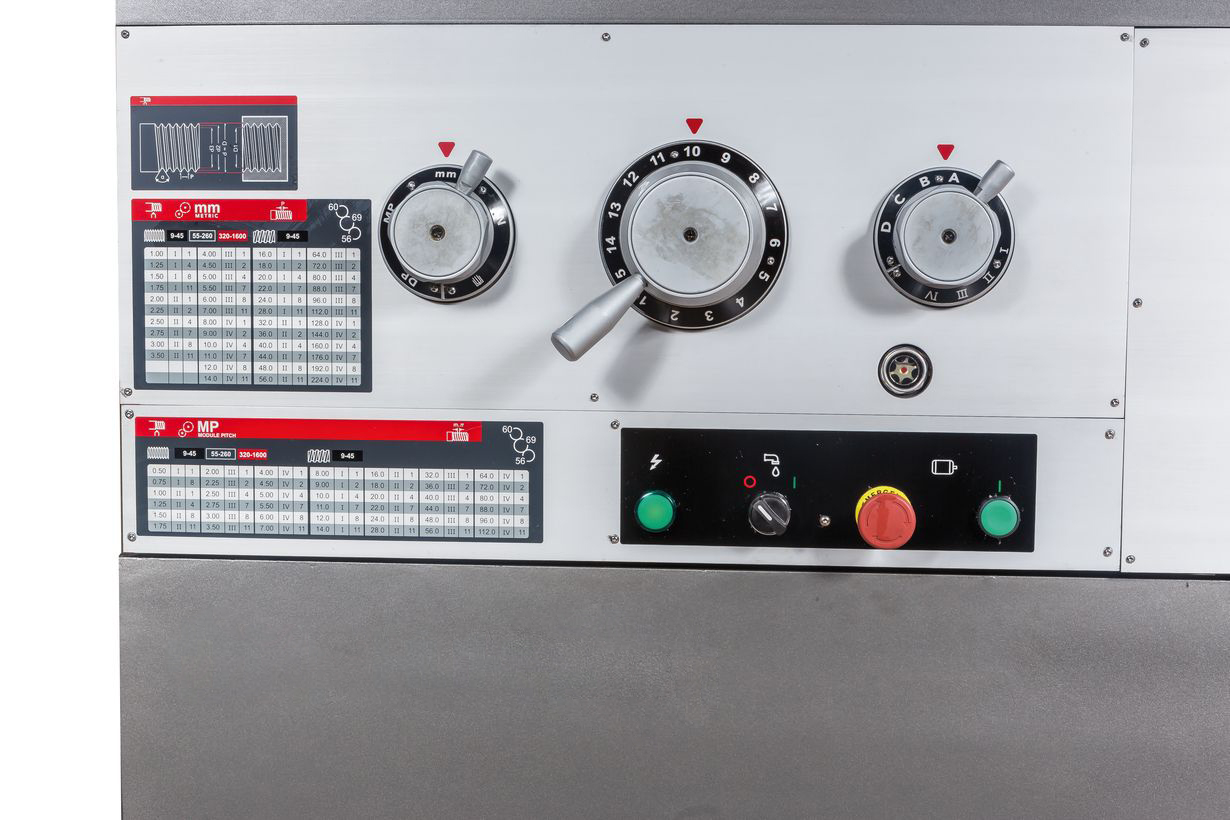

Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб с высокой точностью и скоростью. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Напряжение, В | 400 |
Диаметр обработки над станиной, мм | 500 |
Диаметр обработки над съёмным мостиком, мм | 720 |
Длина съёмного мостика, мм | 200 |
Диаметр обработки над суппортом, мм | 310 |
Расстояние между центрами, мм | 3000 |
Частота вращения шпинделя, об/мин | 9-1600 |
Количество скоростей шпинделя | 24 |
Конус шпинделя | МК7 |
Присоединение шпинделя (зажимной эксцентрик) | DIN 55029 D1-8 |
Отверстие шпинделя, мм | Ø80 |
Диапазон продольных подач, мм/об | 0,063–6,43 |
Количество продольных подач | 80 |
Диапазон поперечных подач, мм/об | 0,027–2,73 |
Количество поперечных подач | 80 |

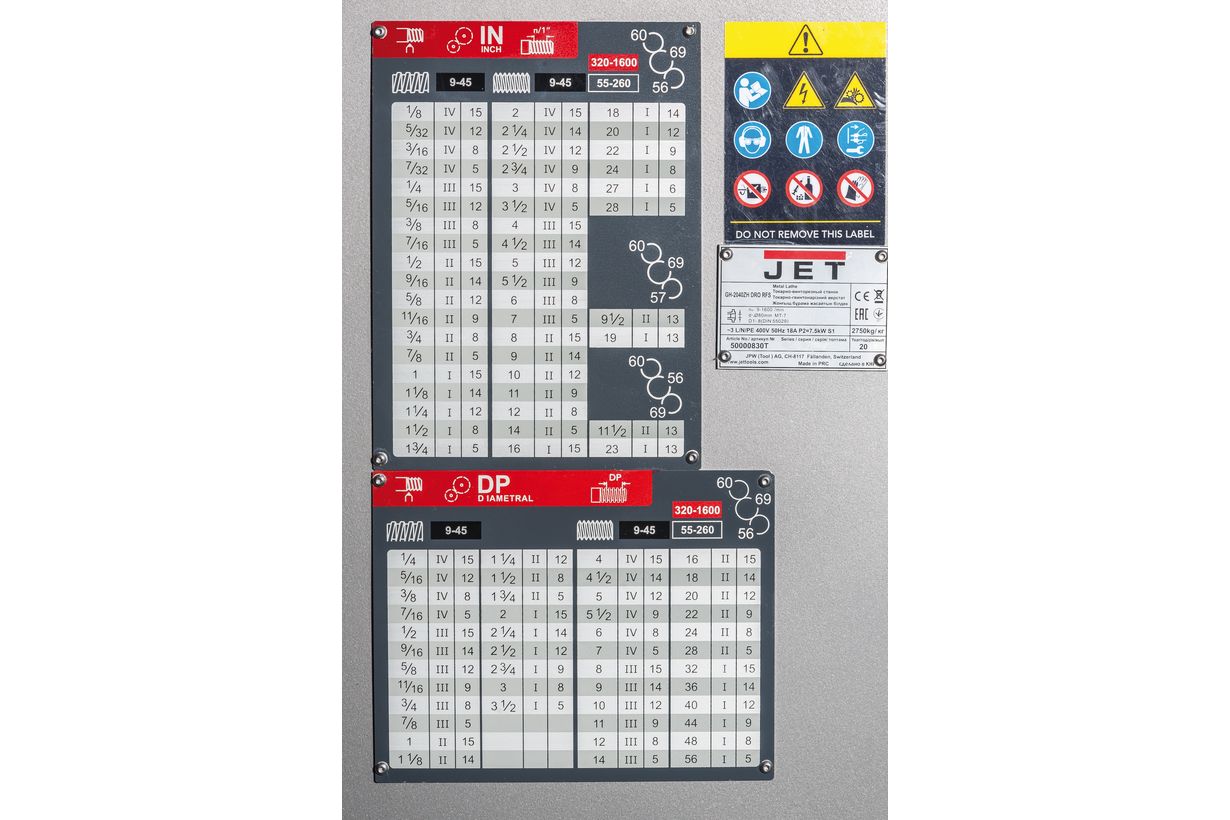

Диапазон метрических резьб, мм | 1-224 |
Количество метрических резьб | 46 |
Дюймовая резьба, TPI | 28 – 1/8 |
Количество дюймовых резьб | 48 |
Модульная резьба, MP | 0,5 – 112 |
Количество модульных резьб | 42 |
Диапазон питчевых резьб, DP | 56 – 1/ 4 |
Количество питчевых резьб | 45 |
Шаг ходового винта, мм | 12 |

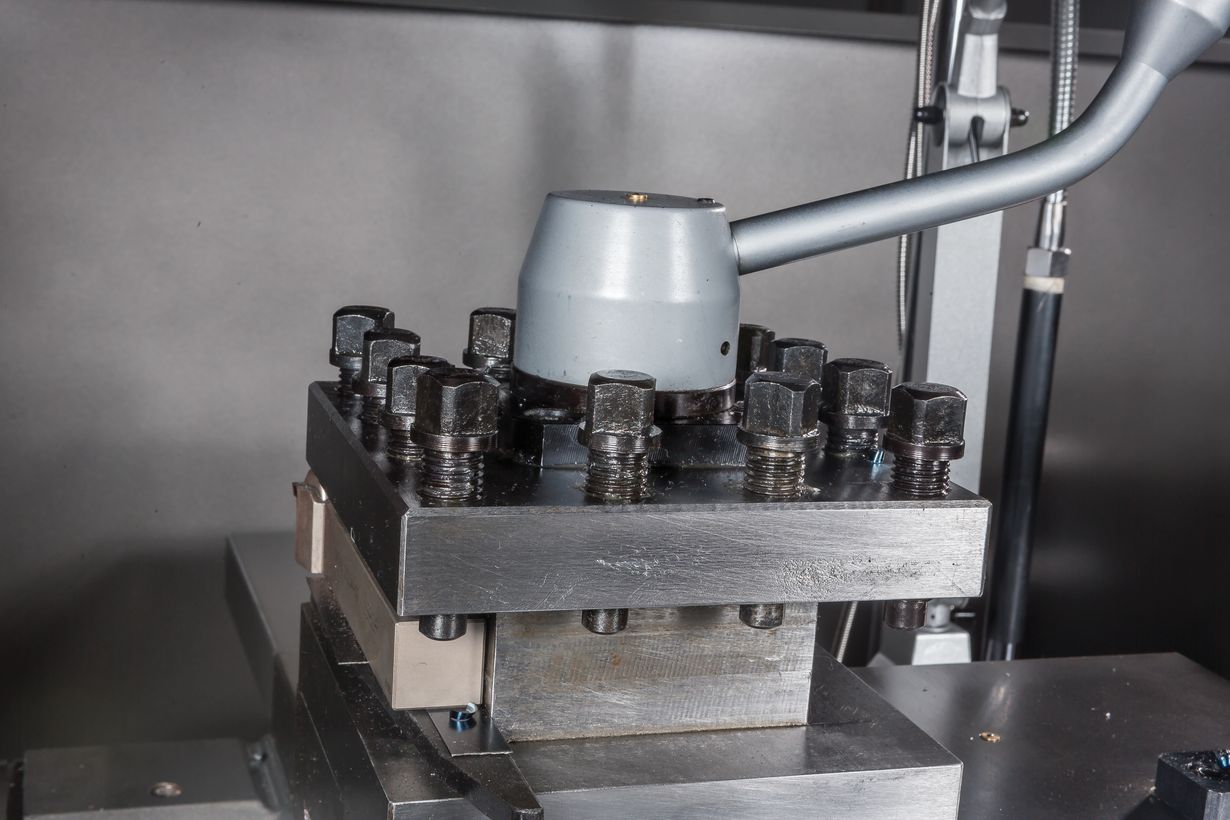

Макс. размер инструмента, мм | 32x32 |
Ход поперечного суппорта, мм | 310 |
Ход верхнего суппорта, мм | 145 |
Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
Ускоренное перемещение поперечного суппорта, м/мин | 2 |
Конус пиноли задней бабки | MK5 |
Ход пиноли задней бабки, мм | 150 |
Поперечный ход задней бабки, мм | ±15 |
Диаметр неподвижного люнета, мм | 50-200 |
Диаметр подвижного люнета, мм | 18–100 |
Ширина станина, мм | 405 |
Мощность главного двигателя, кВт | 7,5 (10 л.с.) S1 |
Номинальный ток, А | 18 |
Кабель подключения | (H07RN-F) 4x4мм² |
Внешний предохранитель, А | 25 |
Мощность насоса СОЖ, кВт | 0,09 |
Объем бака СОЖ, л | 15 |
Страна производителя | Китай |
Длина, мм | 4500 |
Ширина, мм | 1280 |
Высота, мм | 1300 |
Масса, кг | 3600 |
Длина в упаковке, см | 430 |
Ширина в упаковке, см | 116 |
Высота в упаковке, см | 210 |
Масса в упаковке, кг | 3800 |
