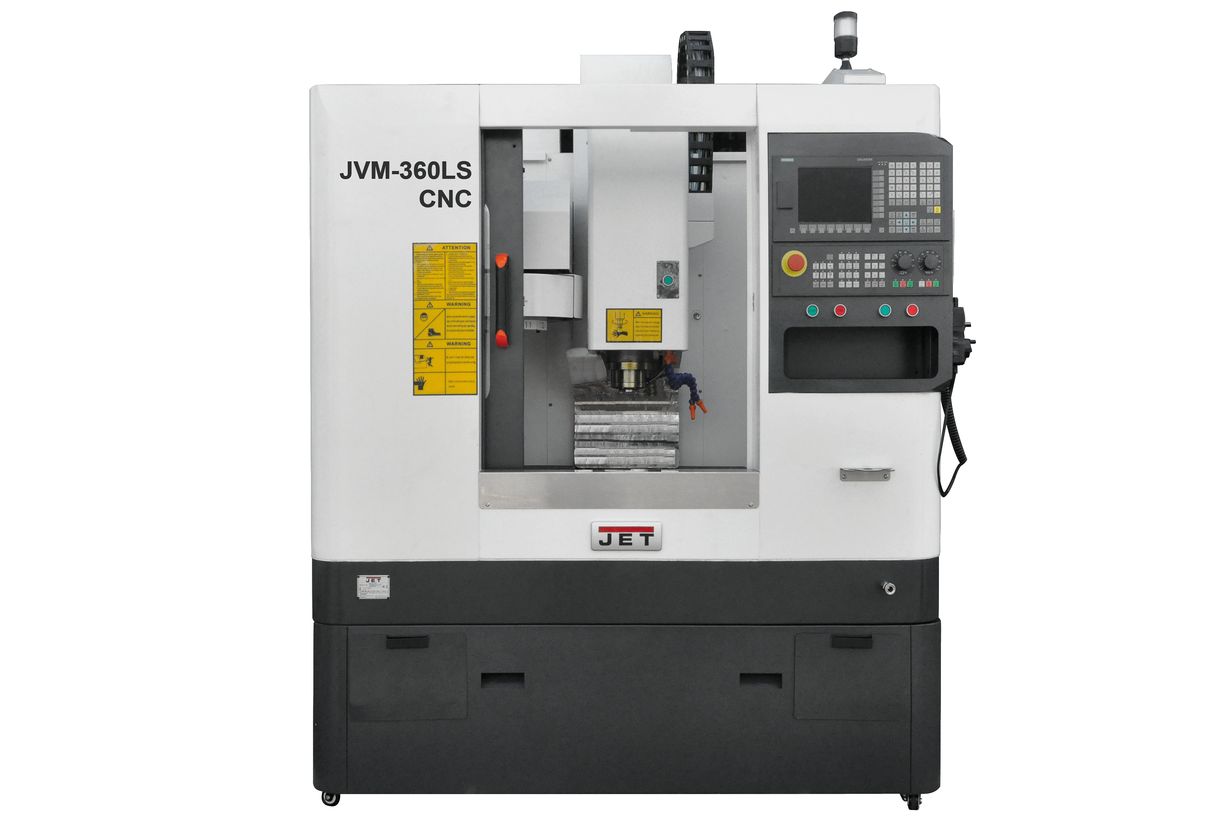

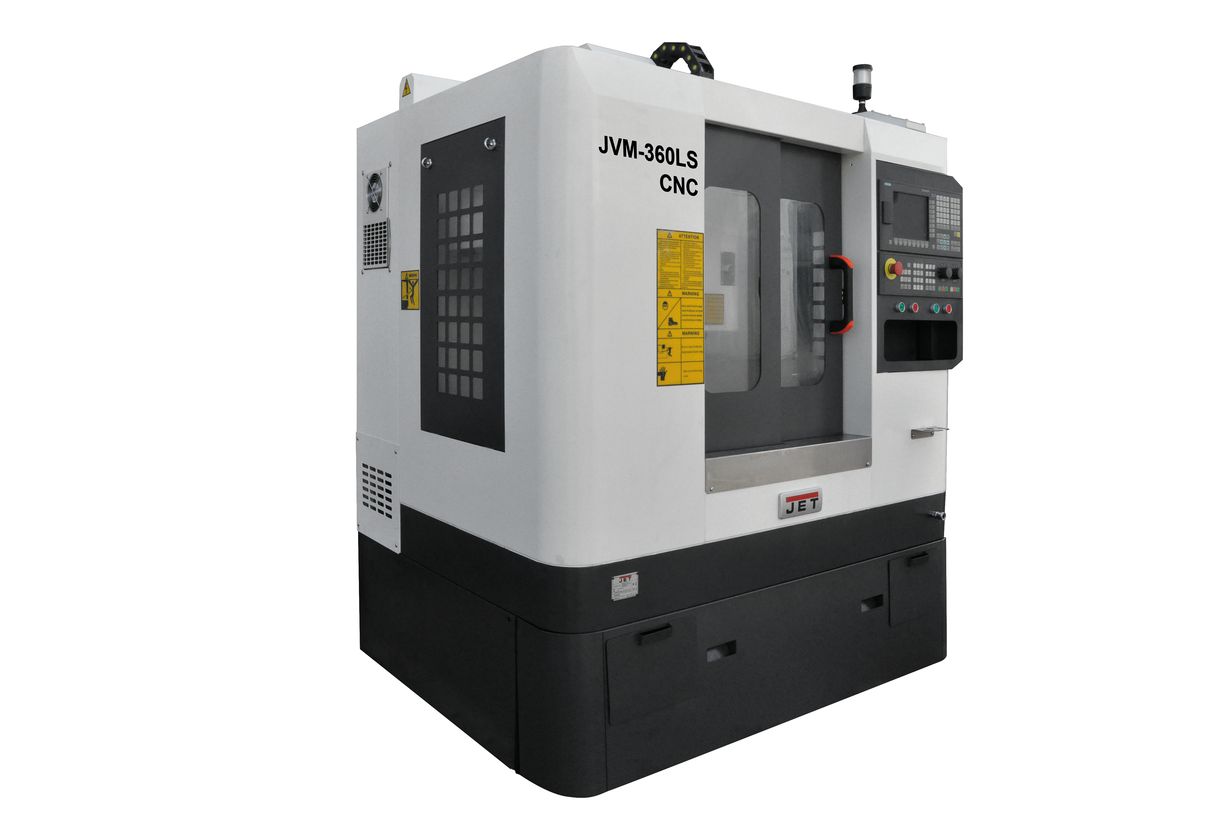

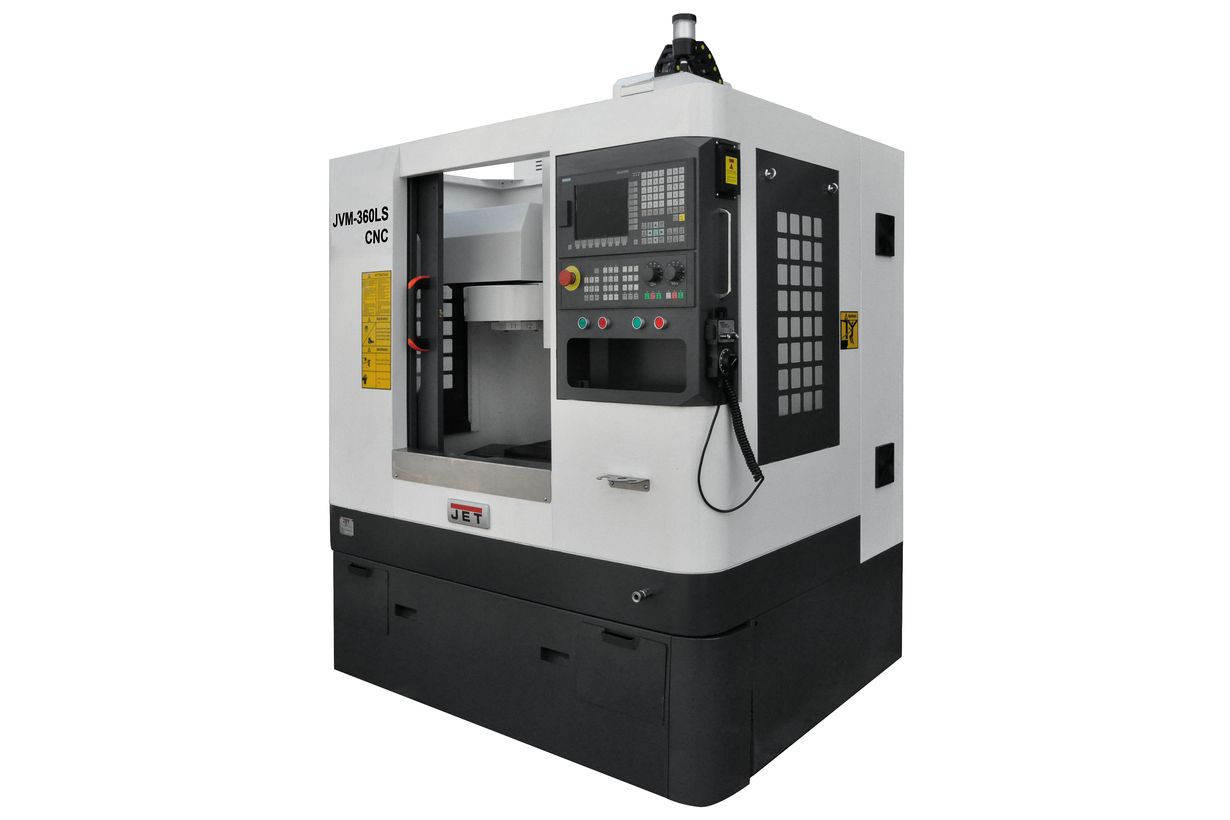

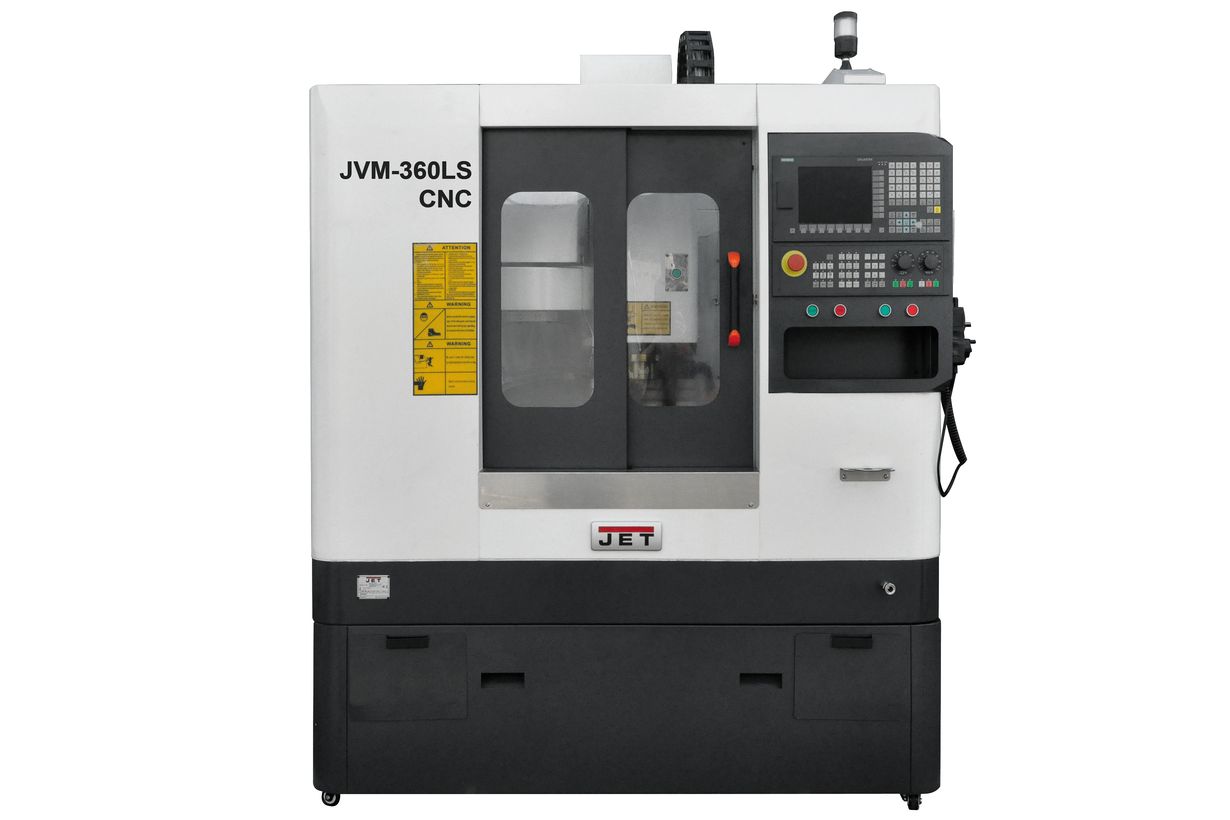

Компактный фрезерный обрабатывающий центр с ЧПУ JVM-360LS CNC
Описание
| Модель с ЧПУ Siemens 808D | JVM-360LS CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 700x260 мм |
| Т-образные пазы, размер/кол-во/расстояние | 14x3x90 мм/шт/мм |
| Макс. нагрузка на стол | 200 кг |
| Расстояние торец шпинделя-стол | 110-560 мм |
| Расстояние ось шпинделя-колонна | 280 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | 160 мм |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 360x200x450 мм |
| Направляющие/ширина X,Y,Z, класс точности | качения тип/мм |

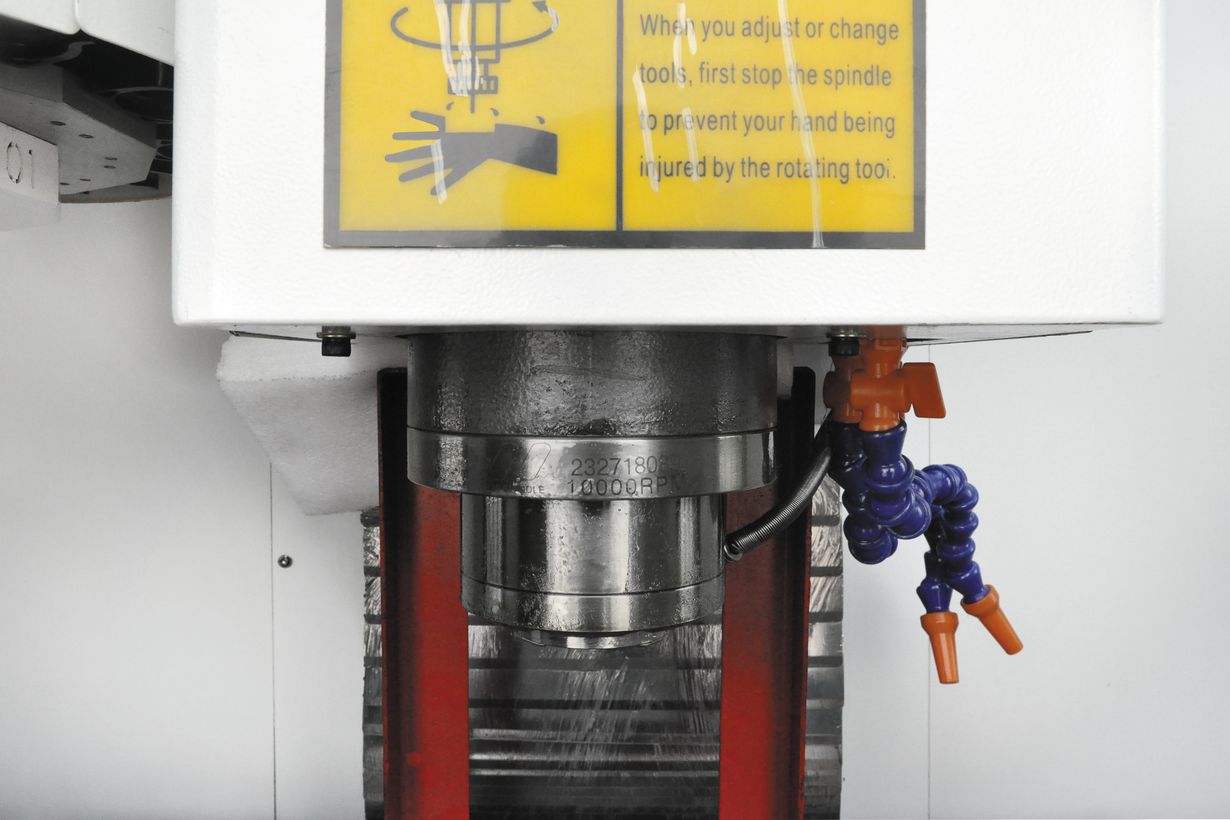

| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000 (10000) об/мин |
| Конус шпинделя | BT30 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | вертикальный (зонтик) тип |
| Кол-во позиций инструментального магазина | 12 шт |
| Макс. масса инструмента | 7 кг |
| Макс. размеры инструмента, Ø/длина | Ø80-120/200 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,015 мм |
| Повторяемость | ±0,008 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 30/30/24 м/мин |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 3,7 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 1520x1150x2100 мм |
| Масса нетто/брутто | 1500 кг |
Стандартная комплектация:

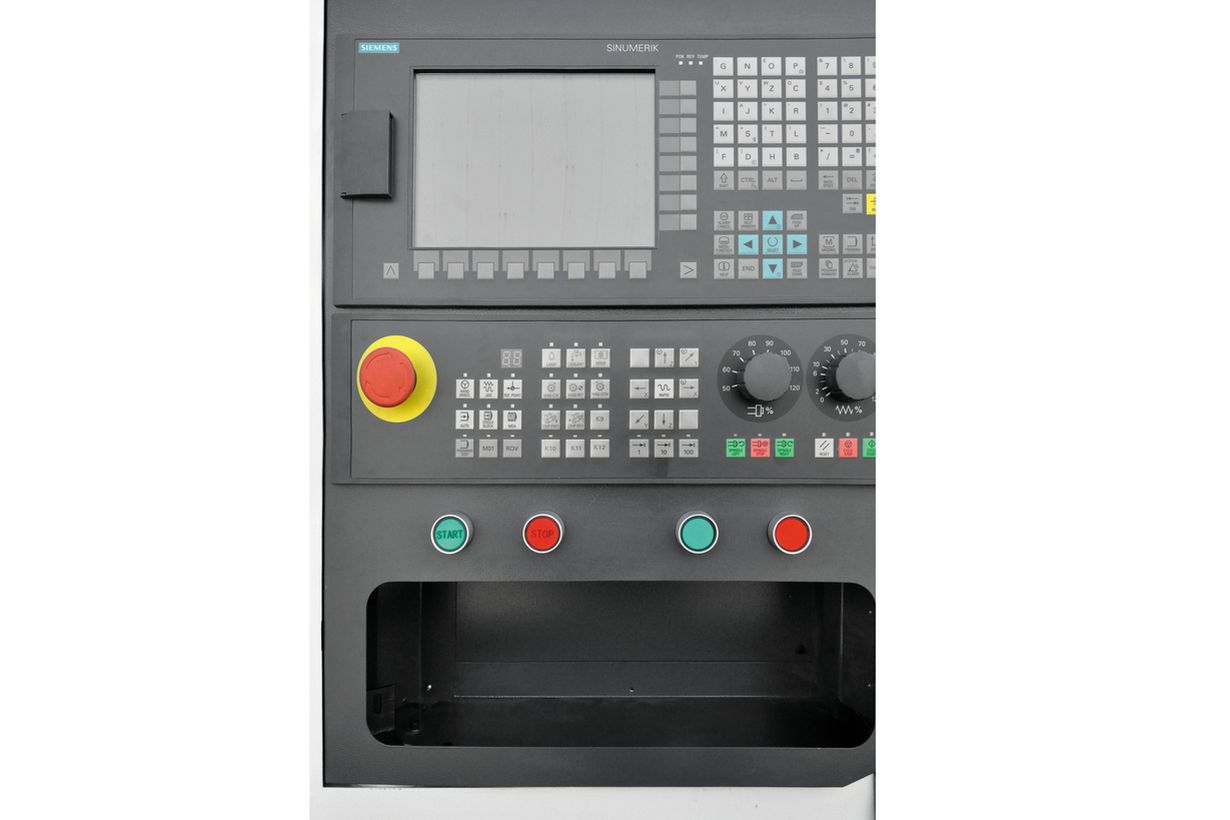

- Система ЧПУ Siemens 808D
- Мощность мотора шпинделя 3,7 кВт
- Обороты шпинделя 6000 об/мин
- Конус шпинделя BT30

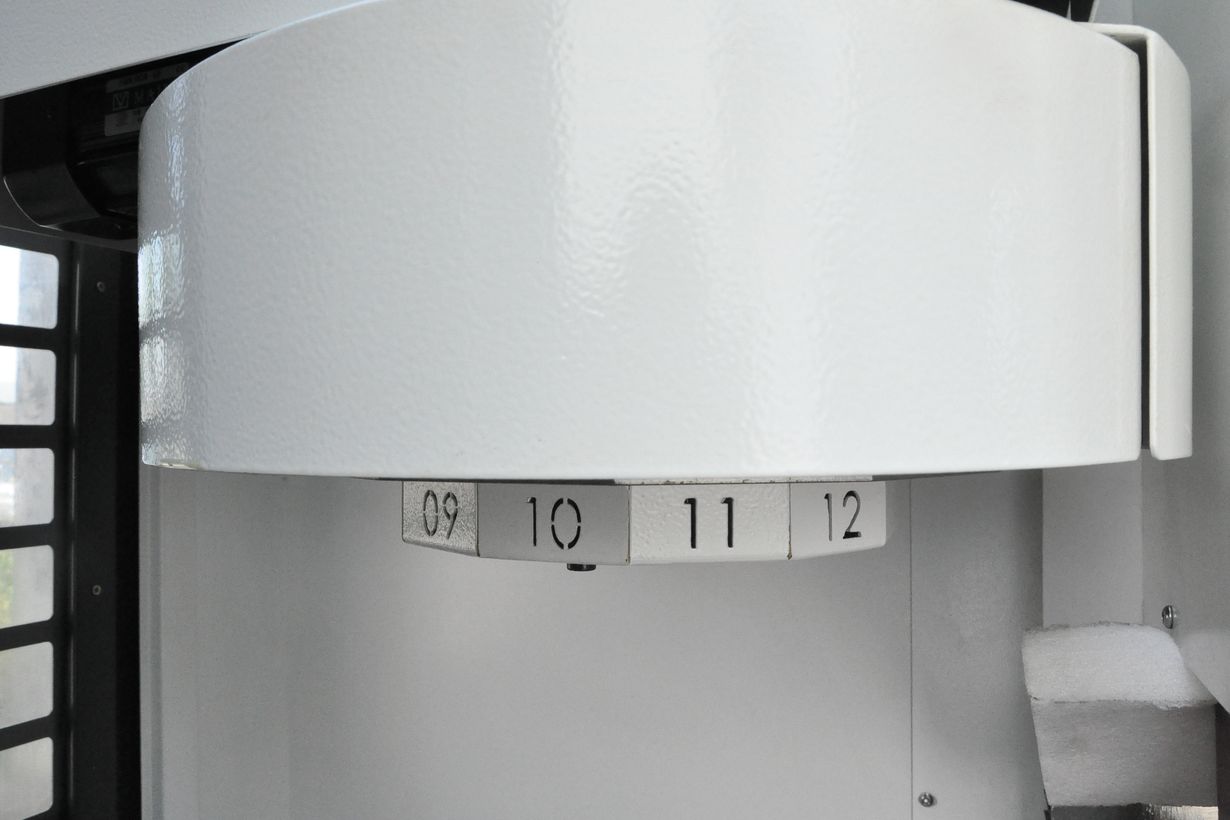

- Инструментальный магазин на 12 инструментов
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Пистолет для ручной подачи сжатого воздуха

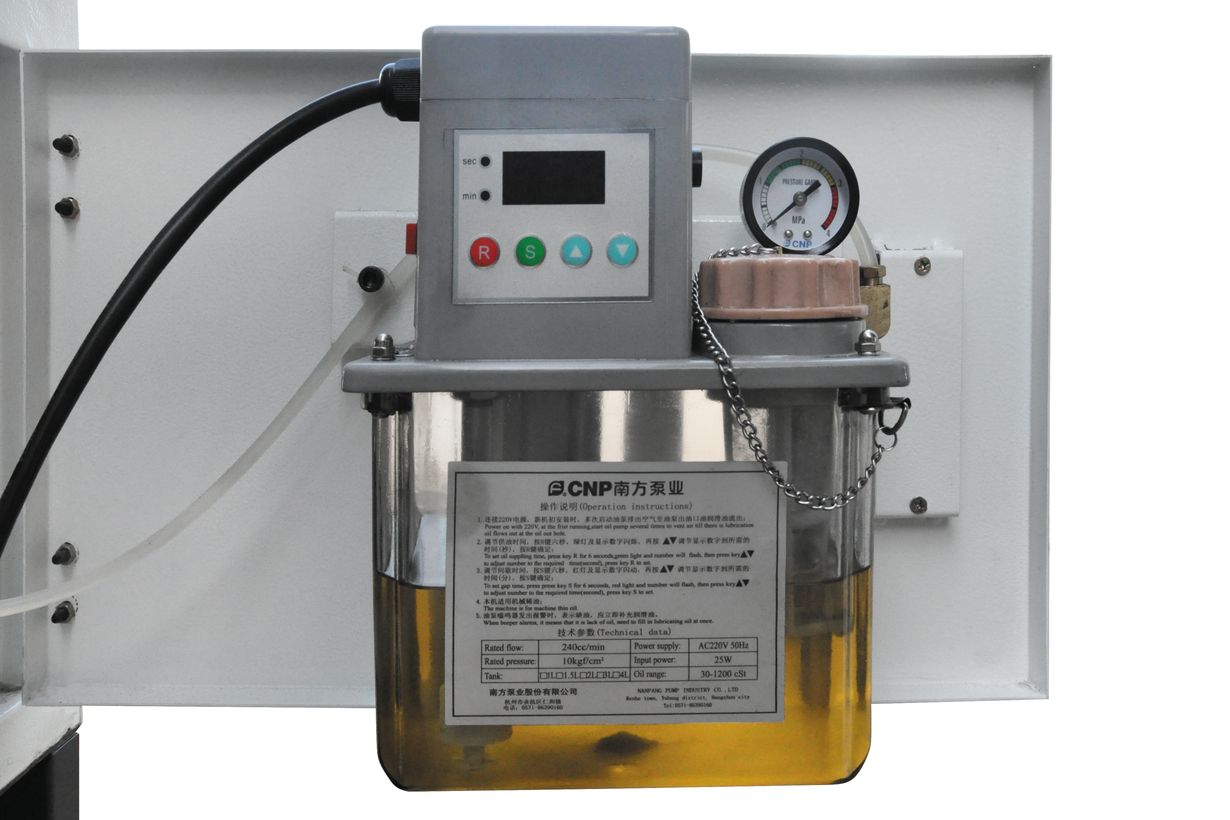

- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Поворотный стол 125мм
- 3-х кулачковый патрон для поворотного стола
- Системы контроля Renishaw/Hexagon
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Современные фрезерные обрабатывающие центры с ЧПУ серии JVM отличаются набором проверенных надежных комплектующих, качественной сборкой и привлекательным дизайном. Модель JVM-360LS CNC имеет компактные размеры, позволяющие разместить этот станок на любом свободном пятачке. Даже у себя в личном гараже вы сможете иметь полноценный фрезерный центр. С высокой скоростью перемещений по осям вы сможете найти применение этого станка для фрезерных задач любой сложности. Система ЧПУ Siemens (Германия). 12-ти позиционный инструментальный магазин повышает универсальность применения оборудования. Станина, колонна и стол выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления. Возможность установить системы контроля инструмента и деталей Renishaw и Hexagon. Возможность дооснастить станок 4-й осью (поворотный стол).
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
