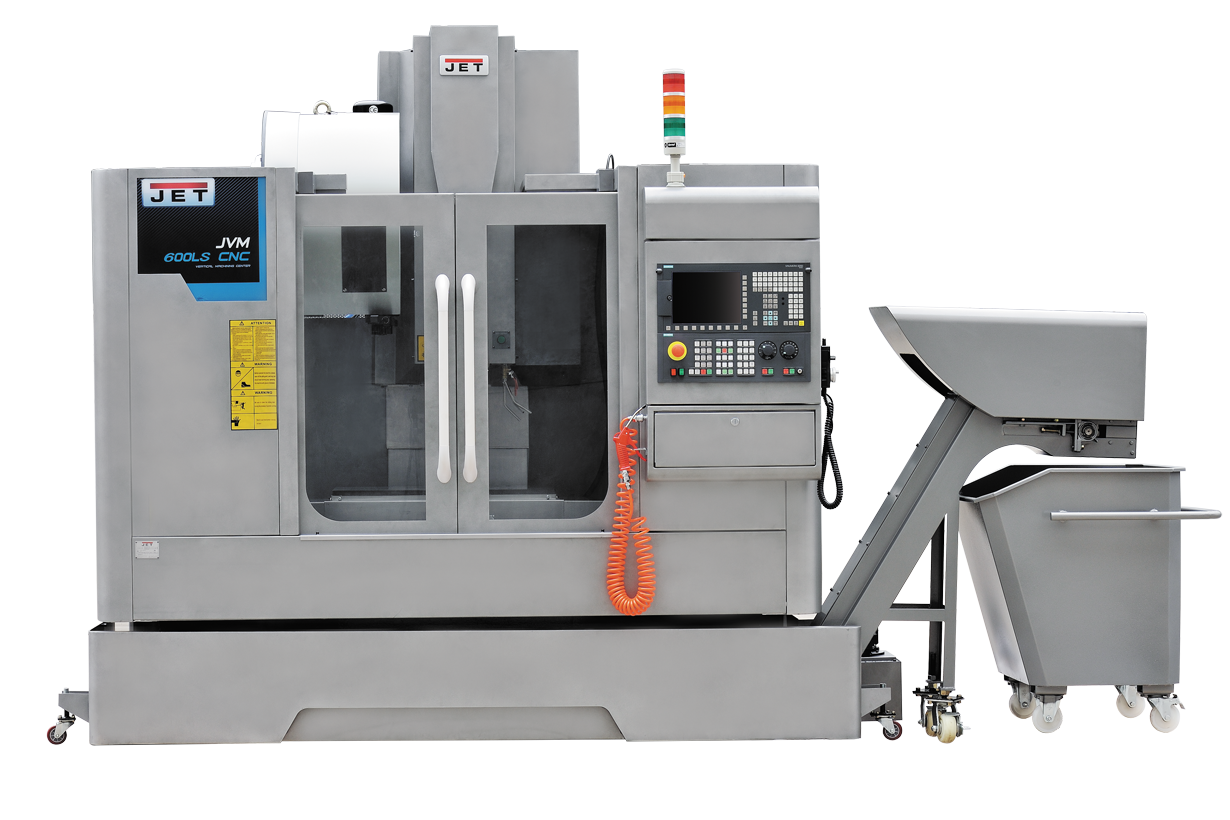

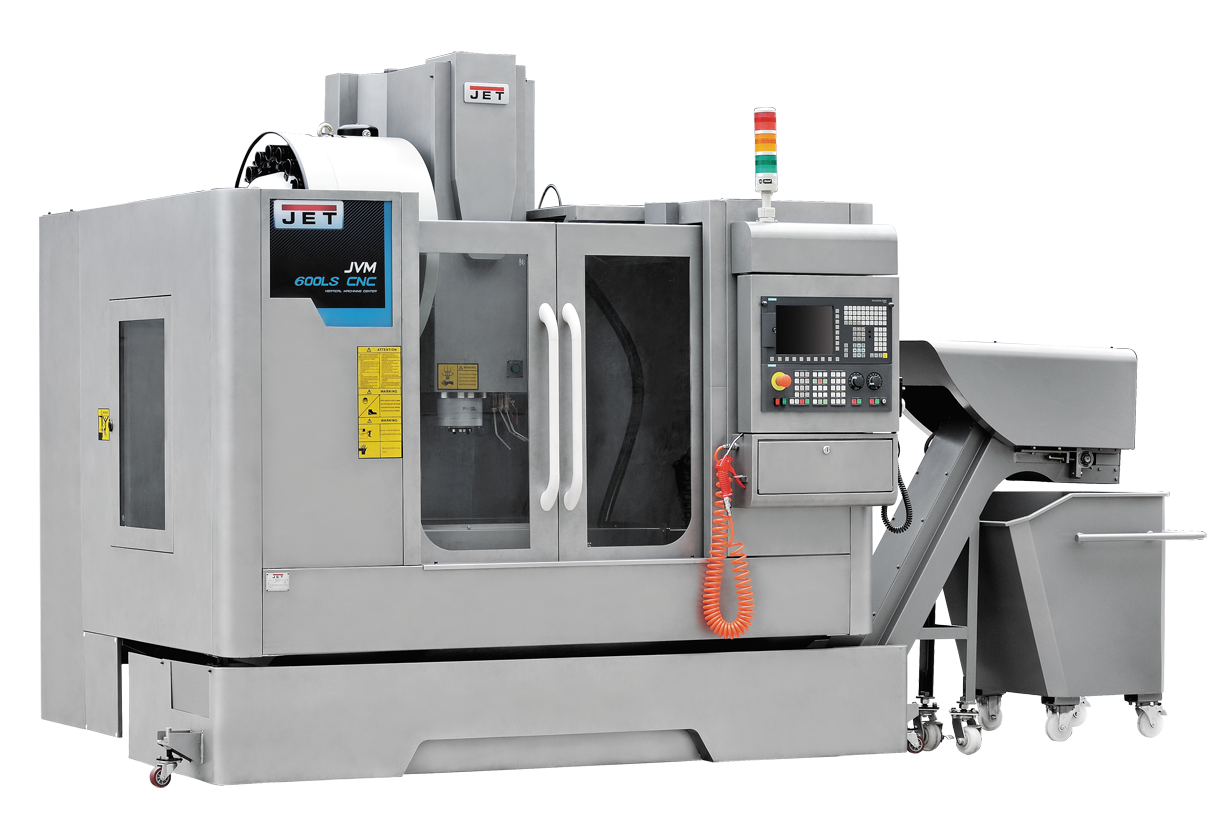

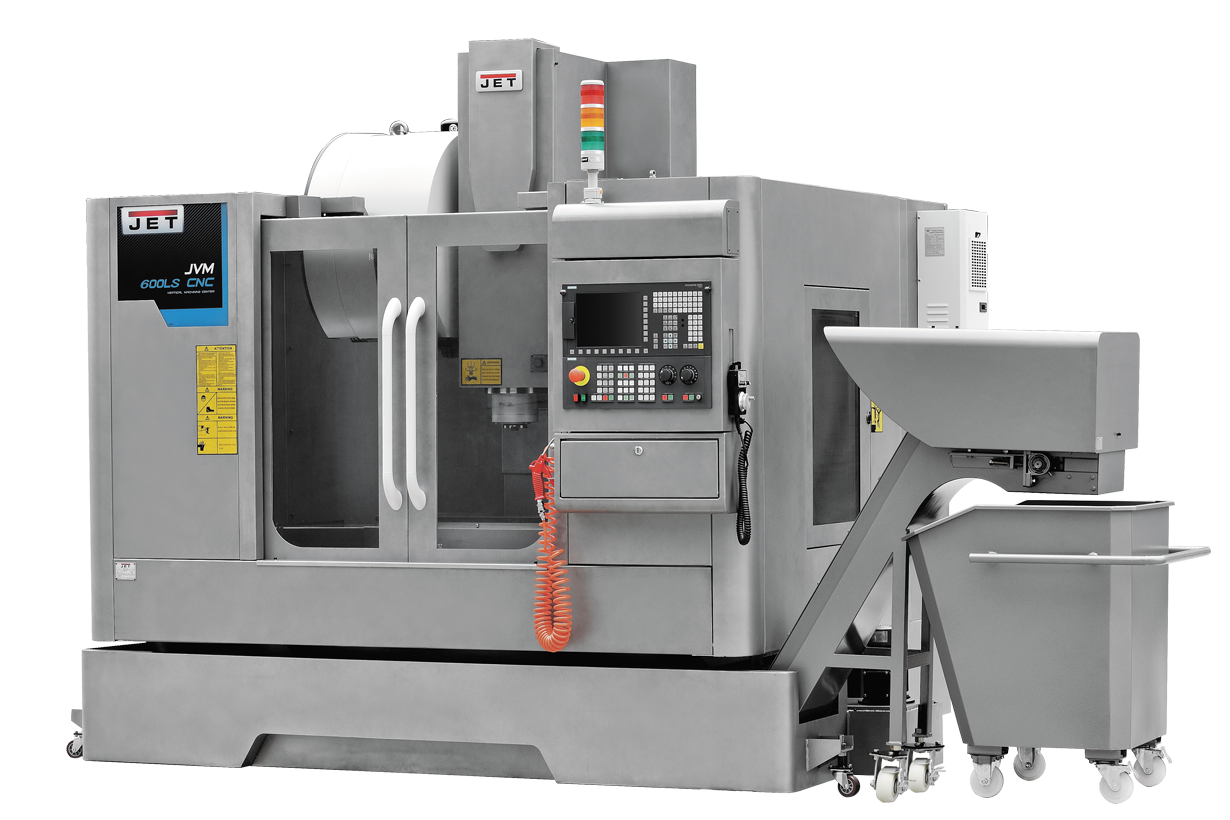

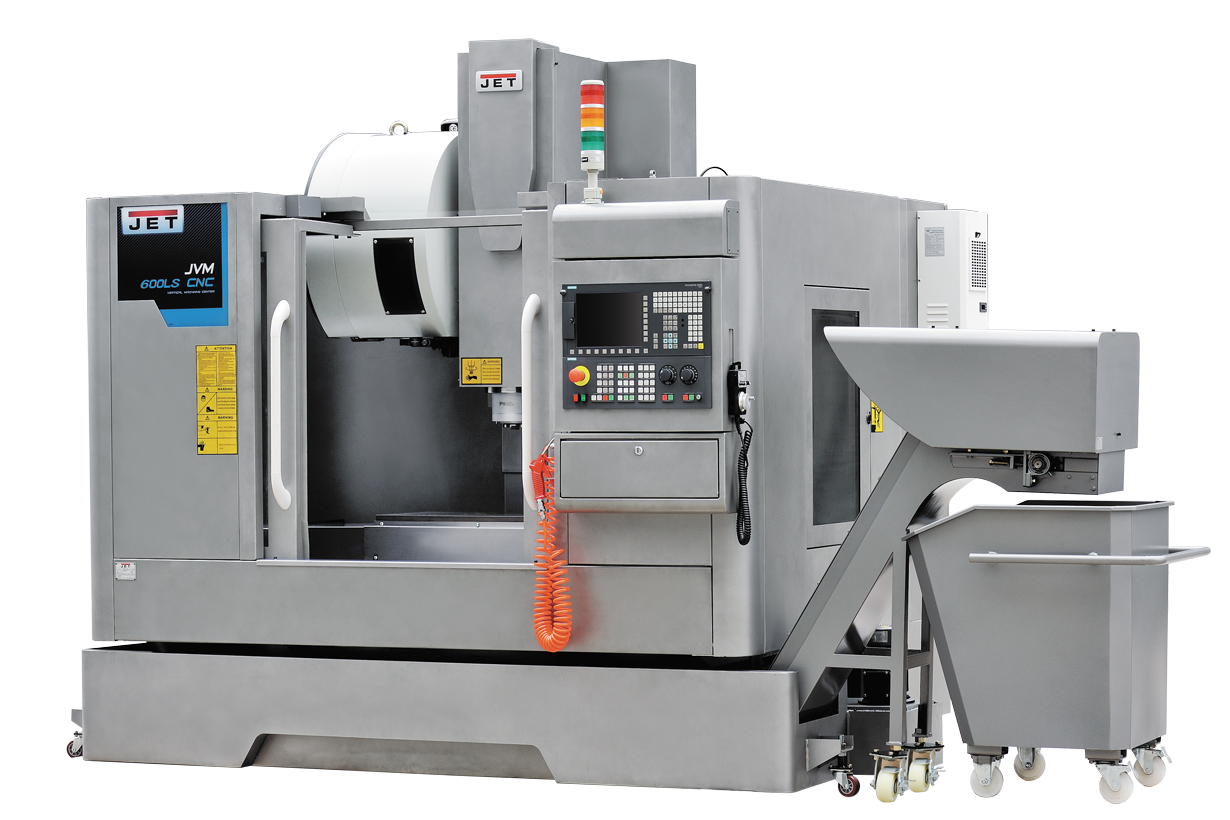

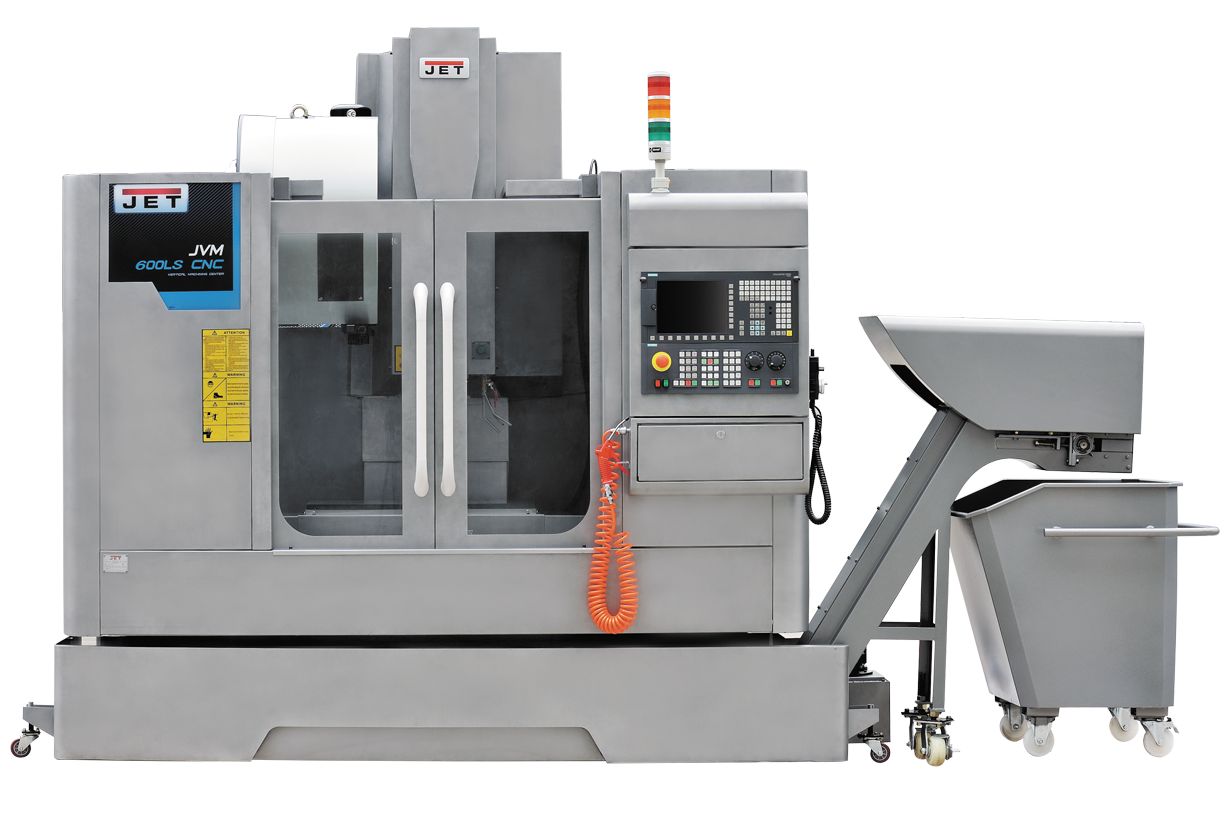

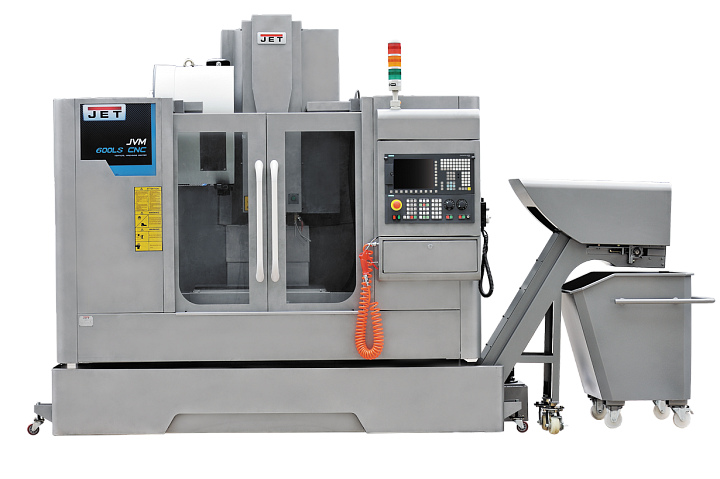

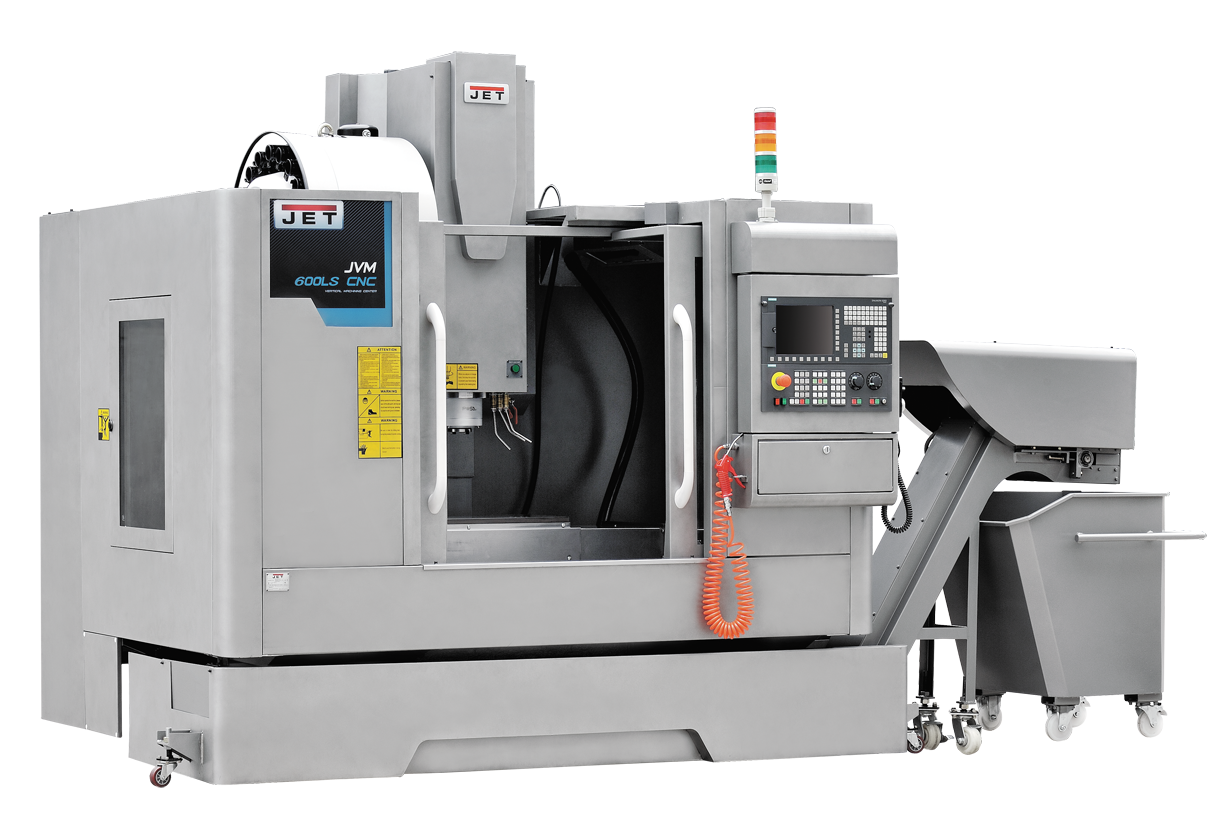

Серия JVM-600LS CNC / JVM-600L/LA CNC
|

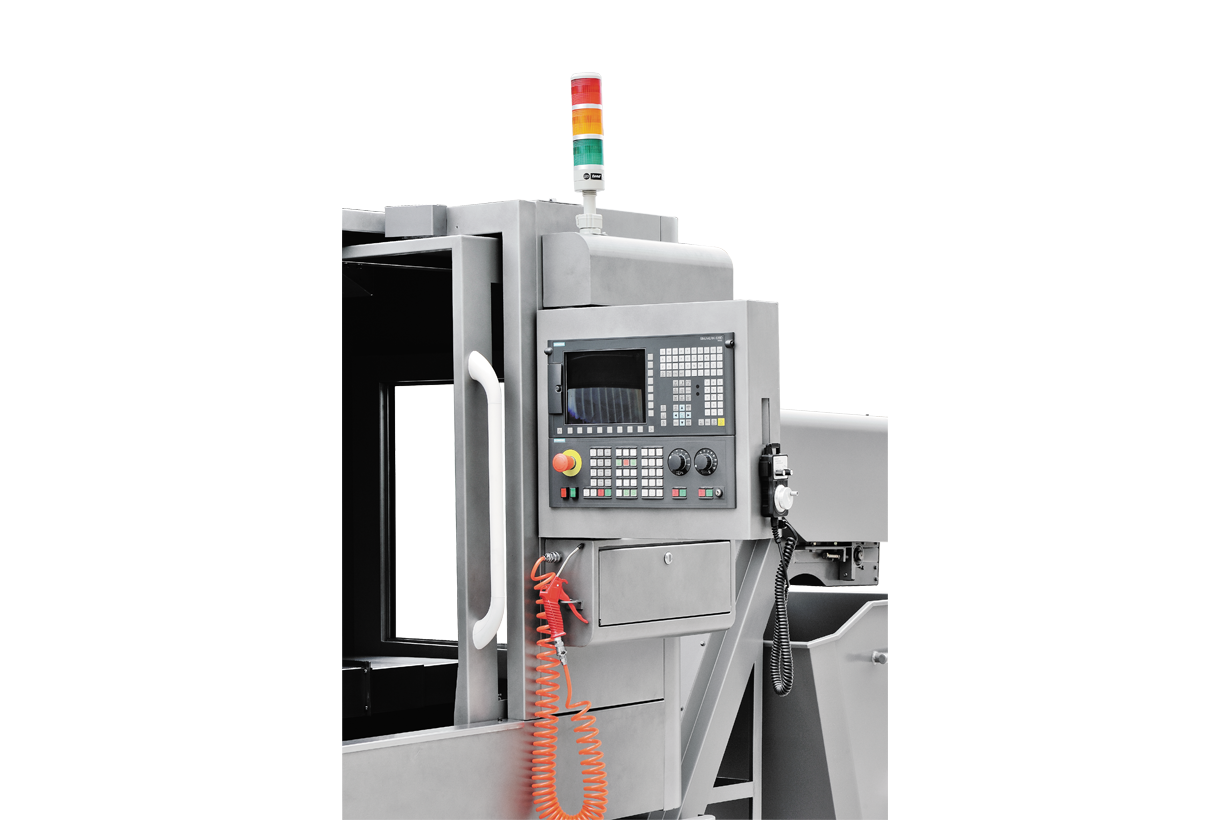

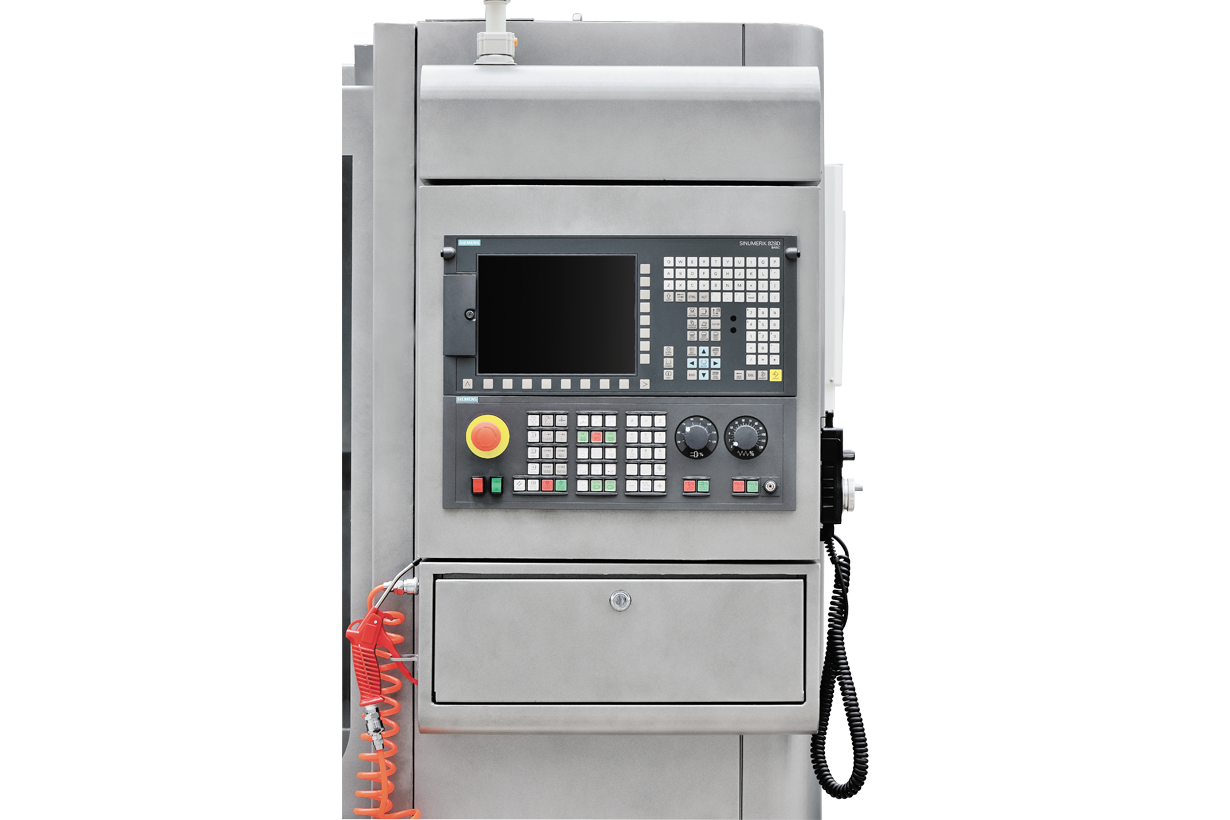

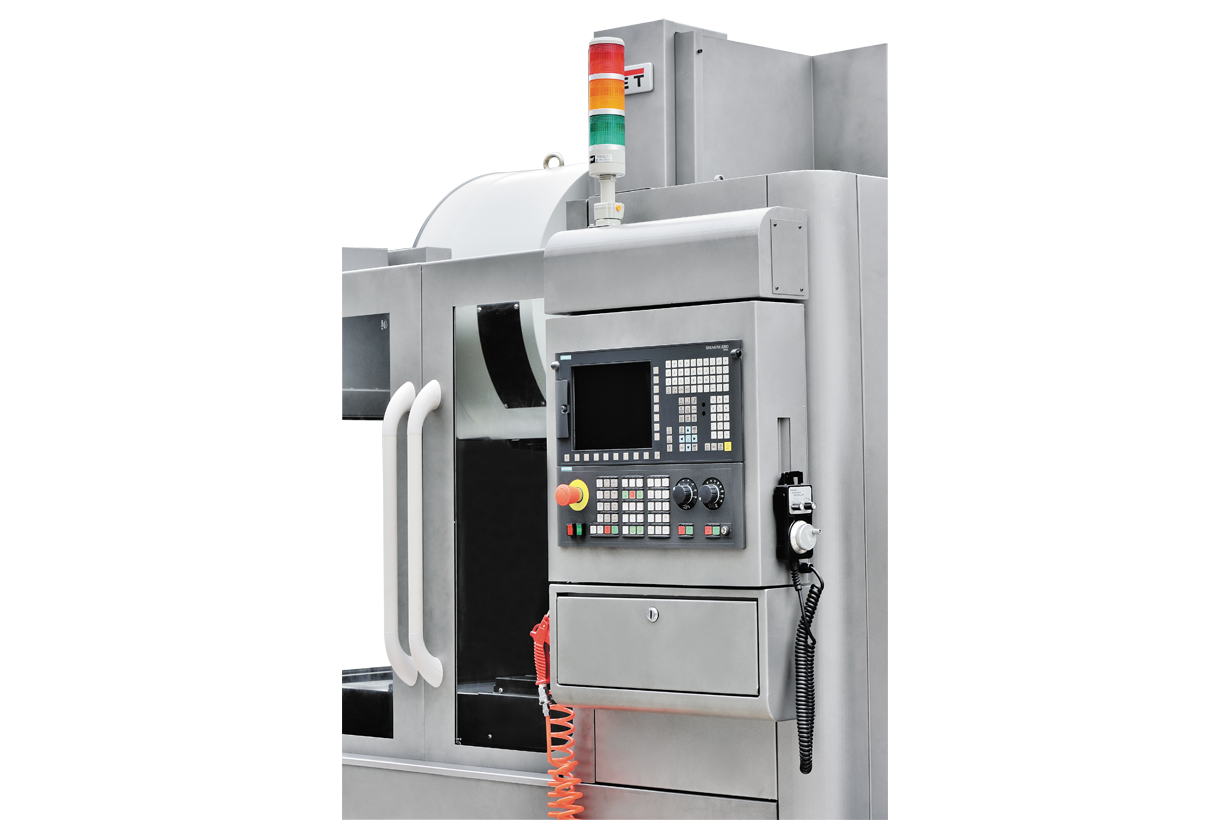

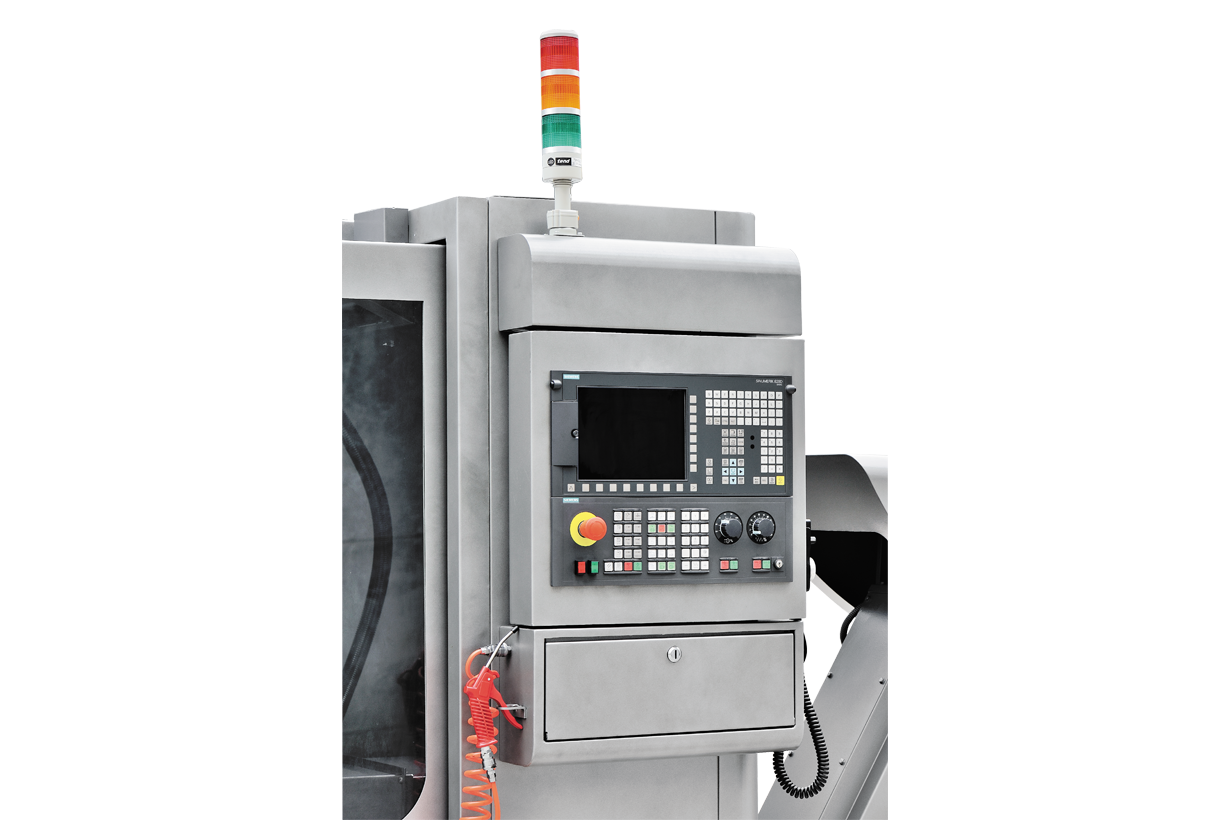

Модель с ЧПУ Siemens 828D
|
JVM-600LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-600L/LA CNC
|
|

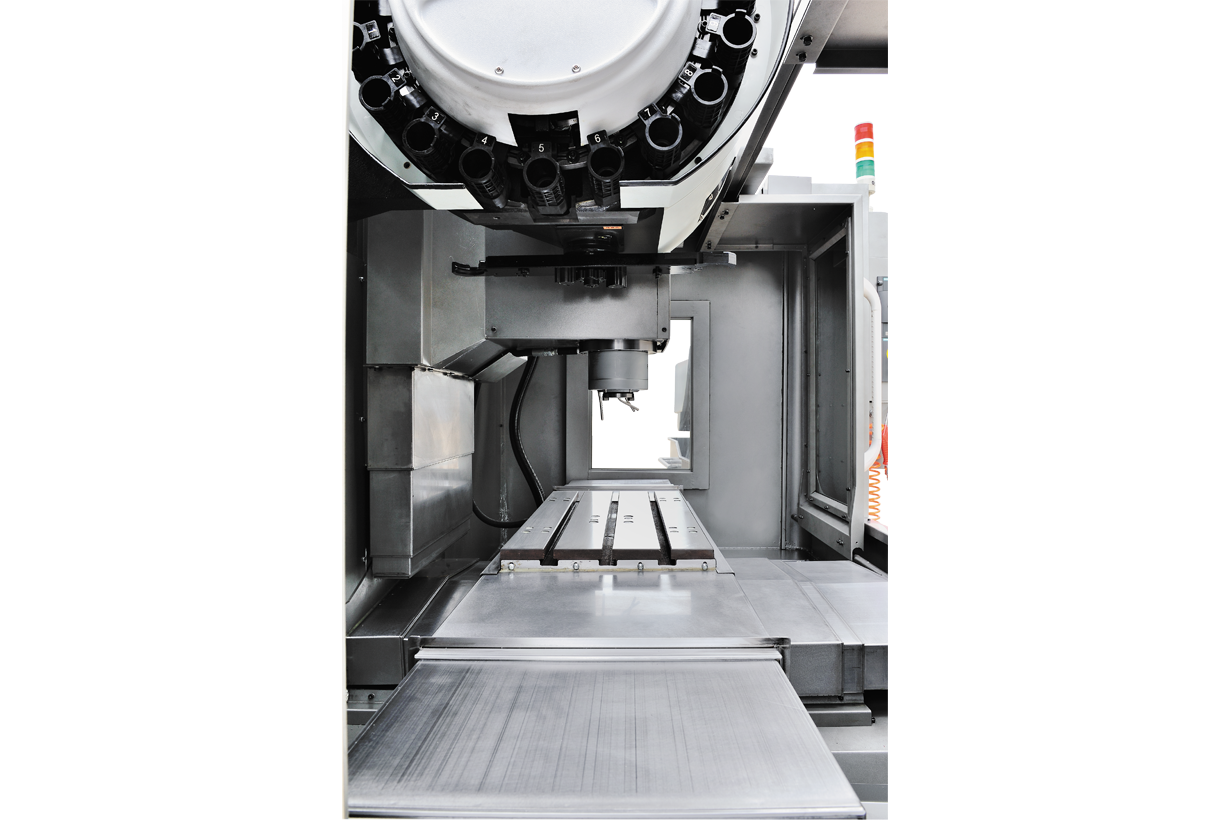

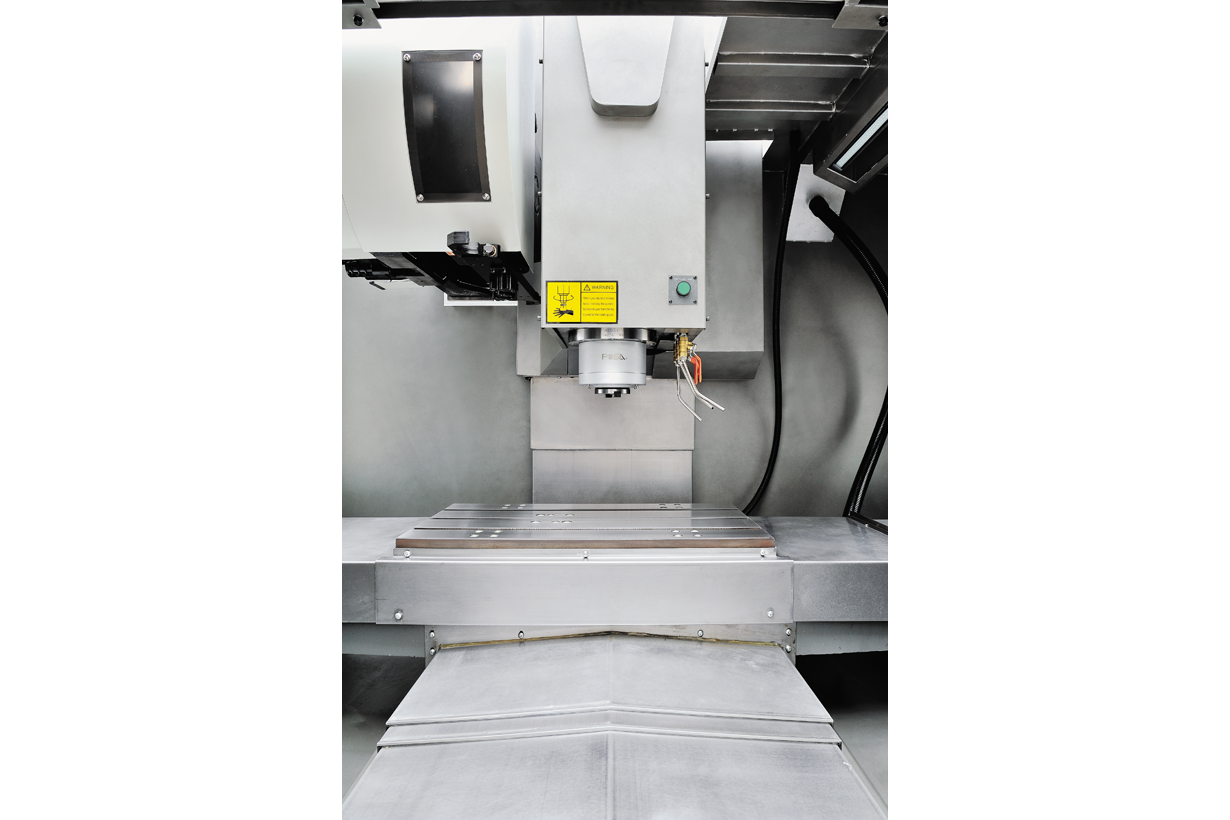

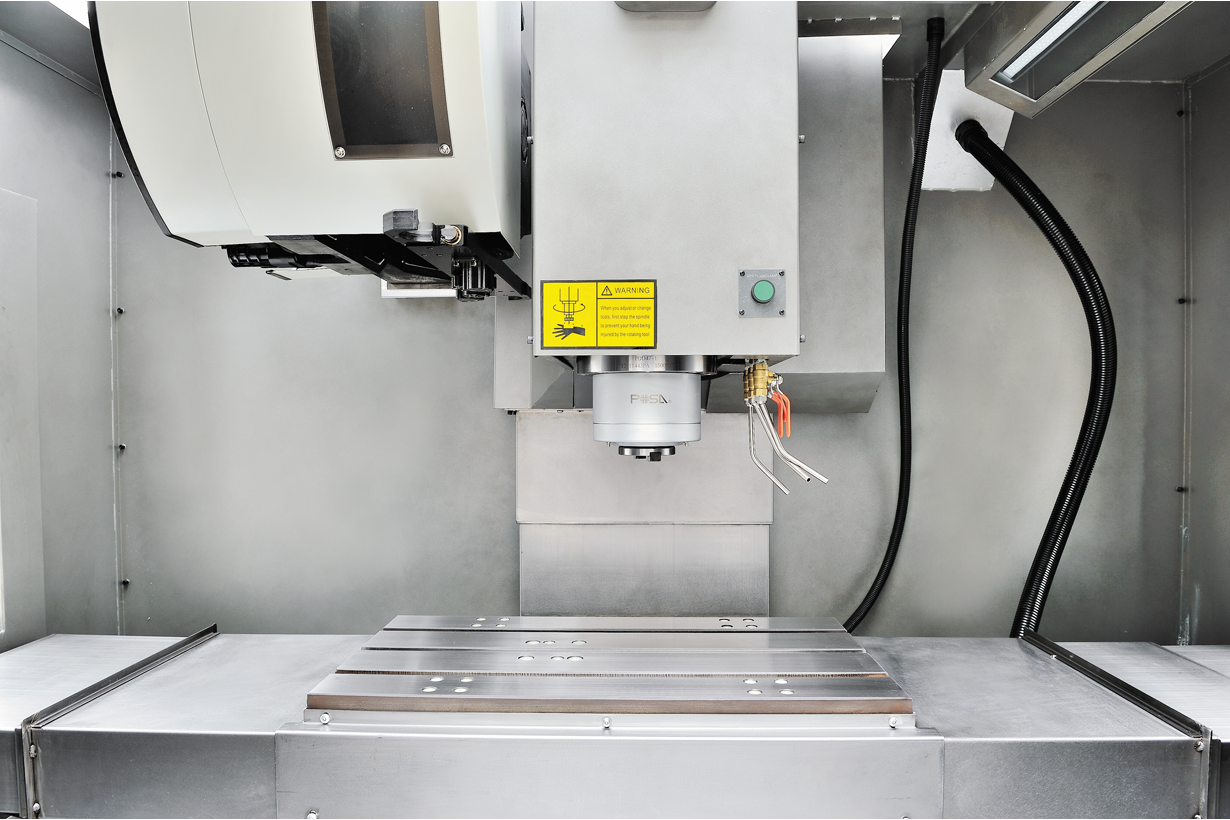

РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
750x400 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
18/3/110 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
90-590 мм
|
|
Расстояние ось шпинделя-колонна
|
484 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
600x430x500 мм
|
|
Направляющие
|
качения тип
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
40х12, 3 мм
|
|

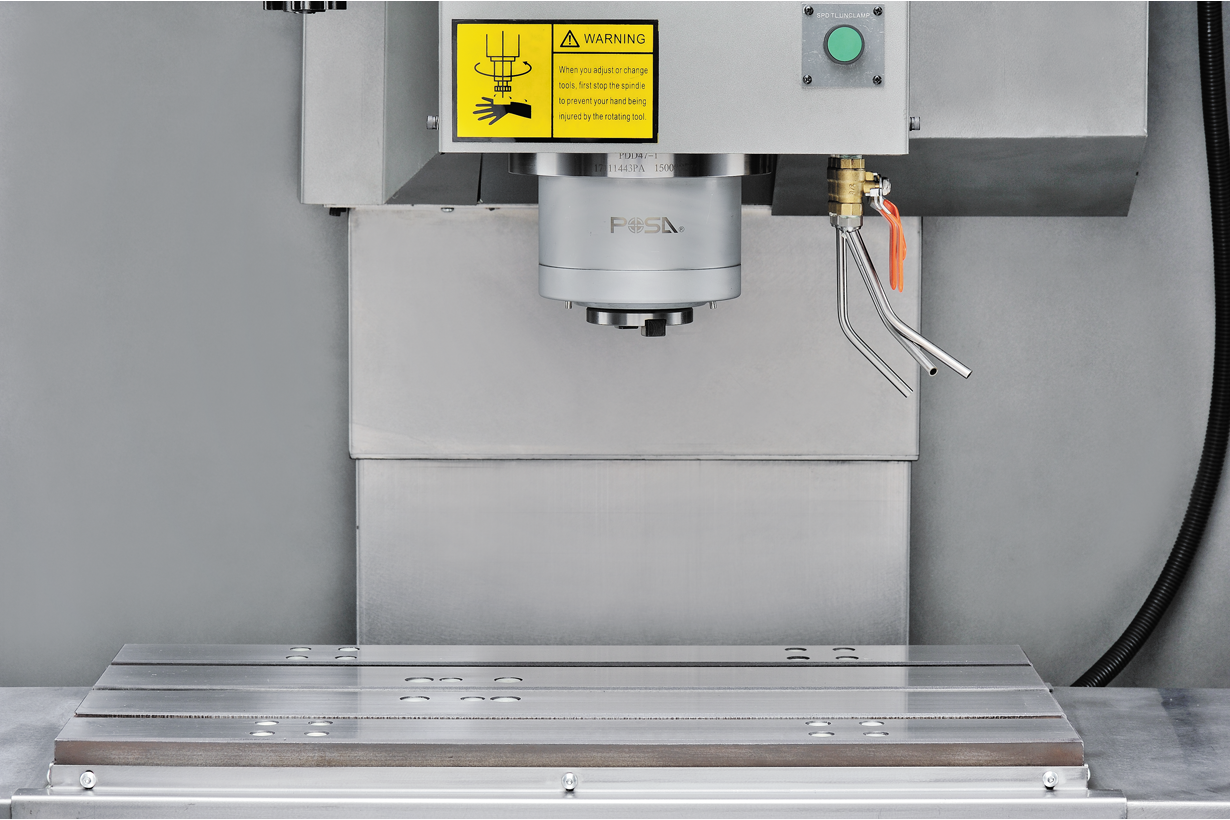

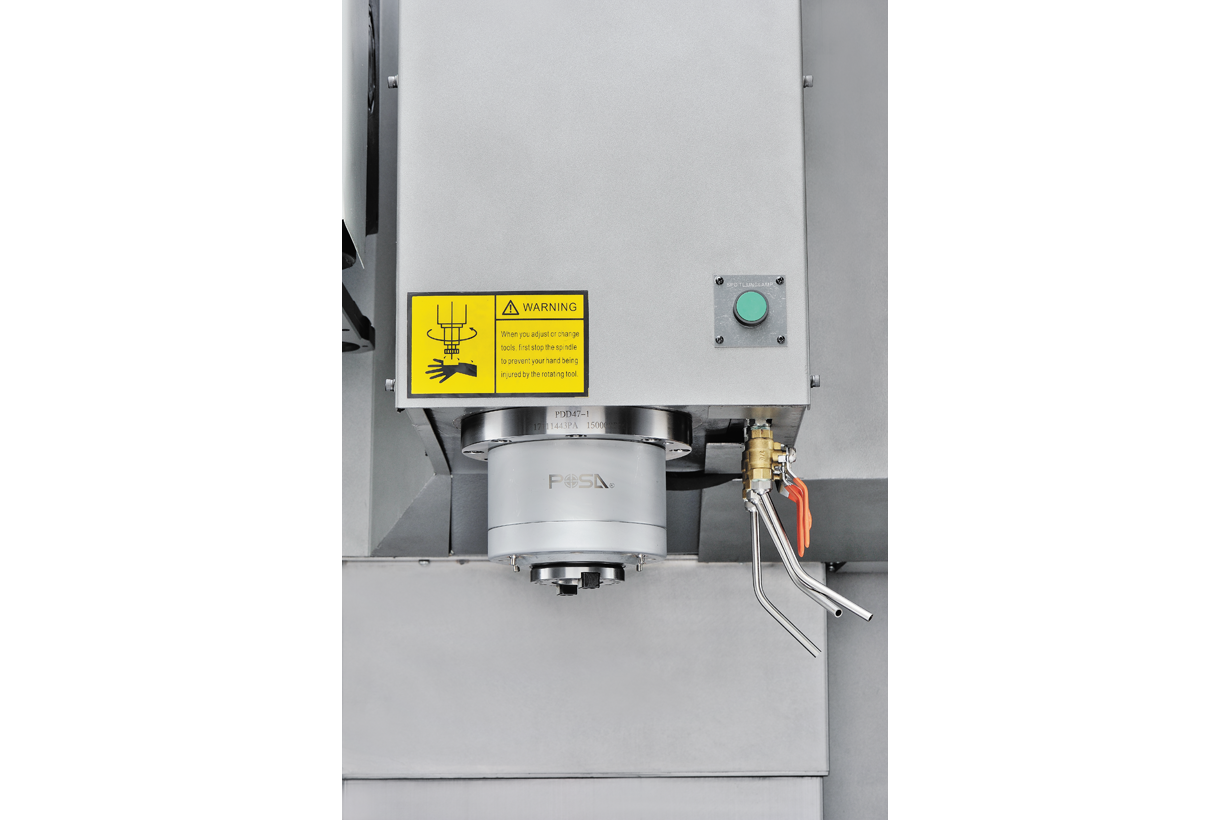

ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|

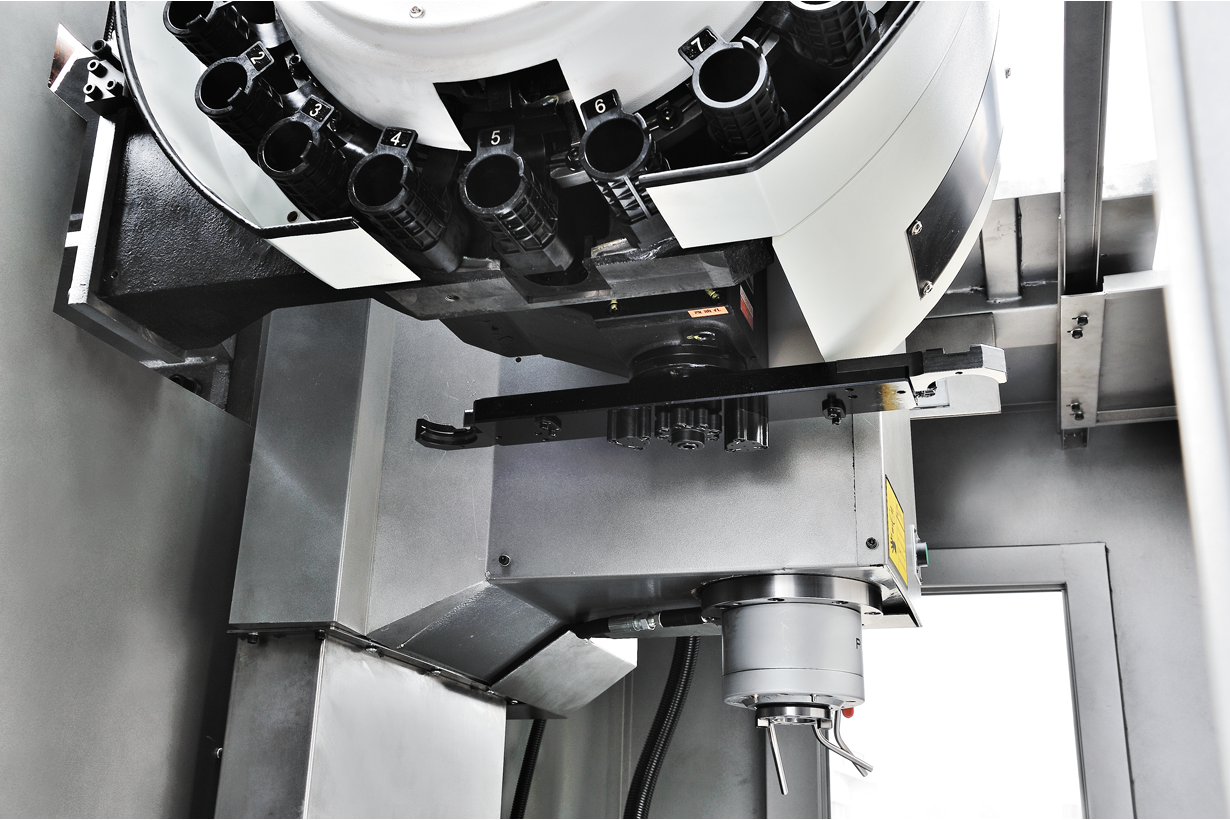

Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
20 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø76-150/300 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
24; 30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
150 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
7,5/11 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
3550х2100х2400 мм
|
|
Масса нетто/брутто
|
3900 кг
|
Серия JVM-800LS CNC / JVM-800LA CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-800LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-800LA CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
930х510 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
18/5/100 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
145-675 мм
|
|
Расстояние ось шпинделя-колонна
|
550 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
800х530х530 мм
|
|
Направляющие
|
качения тип
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
40х12, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø76-150/300 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
24; 30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
150 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11/15 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
3750х2300х2700 мм
|
|
Масса нетто/брутто
|
5000/5750 кг
|
JVM-850RS / 850RF CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-850RS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-850RF CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1000x550 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
18/5/90 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
120-670 мм
|
|
Расстояние ось шпинделя-колонна
|
595 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
800x550x500 мм
|
|
Направляющие
|
роликовые качения тип
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
40х16 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
10000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø78-120/300 мм
|
|
Время смены инструмента
|
1,8 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
150 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
7,5/11 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4020х2290х2890 мм
|
|
Масса нетто/брутто
|
5500 кг
|
Серия JVM-1000LS CNC / JVM-1000LA CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1000LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1000LA CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1130х510 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
18/5/100 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
145-675 мм
|
|
Расстояние ось шпинделя-колонна
|
550 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1000х530х530 мм
|
|
Направляющие
|
качения тип
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
40х12, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø76-150/300 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
24; 30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
150 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11/15 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4300х2300х2700 мм
|
|
Масса нетто/брутто
|
5500/6065 кг
|
Серия JVM-1070LS CNC / JVM-1070L CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1070LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1070L CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1130х700 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
18/5/100 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
155-805 мм
|
|
Расстояние ось шпинделя-колонна
|
680 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1000х700х650 мм
|
|
Направляющие
|
качения тип
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
40х12, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø76-150/300 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
24; 30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
150 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11/15 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4300х2655х2900 мм
|
|
Масса нетто/брутто
|
6000 кг
|
Серия JVM-1160LS CNC / JVM-1160L CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1160LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1160L CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1250х600 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
18/5/100 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
120-720 мм
|
|
Расстояние ось шпинделя-колонна
|
640 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1100х600х600 мм
|
|
Направляющие
|
качения тип
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
40х12, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø76-150/300 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
24; 30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
150 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11/15 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4600х2500х2800 мм
|
|
Масса нетто/брутто
|
6400 кг
|
Серия JVM-1180LS CNC / JVM-1180L CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1180LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1180L CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1250x800 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
18/7/100 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
150-950 мм
|
|
Расстояние ось шпинделя-колонна
|
870 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1100x800x800 мм
|
|
Направляющие
|
качения тип
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
40х12, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
8000-15000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø80-150/300 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
24; 30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
200 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
17,5(S) кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4600х2800х3200 мм
|
|
Масса нетто/брутто
|
8835 кг
|
Серия JVM-1370LS CNC / JVM-1370L CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1370LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1370L CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1500х700 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
22/5/135 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
170-920 мм
|
|
Расстояние ось шпинделя-колонна
|
740 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1300х700х750 мм
|
|
Направляющие
|
качения/скольжения тип/мм
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
50х10, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT40 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
8 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø105/300 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
20; 24; 30; 36; 48 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
200 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11/15; 15/18,5 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
5040х2900х3370 мм
|
|
Масса нетто/брутто
|
12000 кг
|
Серия JVM-1580LS CNC / JVM-1580L CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1580LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1580L CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1700х800 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
22/5/135 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
170-870 мм
|
|
Расстояние ось шпинделя-колонна
|
800 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1500х800х700 мм
|
|
Направляющие
|
качения/скольжения тип/мм
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
45х10, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT50 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
15 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø105-220/350 мм
|
|
Время смены инструмента
|
2 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
от 20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
200 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
15/18,5 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
5486х3110х3059 мм
|
|
Масса нетто/брутто
|
14000 кг
|
Серия JVM-1690LS CNC / JVM-1690L CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1690LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1690L CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
1800х900 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
22/5/160 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
220-1020 мм
|
|
Расстояние ось шпинделя-колонна
|
1010 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1600х900х800 мм
|
|
Направляющие
|
качения/скольжения тип/мм
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
50x10, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT50 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
15 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø105-220/350 мм
|
|
Время смены инструмента
|
3 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
от 20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
200 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
18,5/22 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
5800х4200х3500 мм
|
|
Масса нетто/брутто
|
15000 кг
|
Серия JVM-1890LS CNC / JVM-1890L CNC
|
Модель с ЧПУ Siemens 828D
|
JVM-1890LS CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JVM-1890L CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Размеры стола XxY
|
2000х900 мм
|
|
Т-образные пазы, размер/кол-во/расстояние
|
22/5/165 мм/шт/мм
|
|
Расстояние торец шпинделя-стол
|
180-880 мм
|
|
Расстояние ось шпинделя-колонна
|
1000 мм
|
|
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
|
|
|
Ø поворотного стола
|
от 250 мм
|
|
Мощность мотора поворотного стола
|
от 1,2 кВт
|
|
Макс. частота вращения стола
|
от 44,4 об/мин
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещения X/Y/Z
|
1800х900х700 мм
|
|
Направляющие
|
качения/скольжения тип/мм
|
|
Ø ШВП X/Y/Zх шаг резьбы, класс точности
|
50x10, 3 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
6000-15000 об/мин
|
|
Конус шпинделя
|
BT50 тип
|
|
ИНСТРУМЕНТ:
|
|
|
Инструментальный магазин
|
горизонтальный (рука) тип
|
|
Кол-во позиций инструментального магазина
|
24; 30 шт
|
|
Макс. масса инструмента
|
15 кг
|
|
Макс. размеры инструмента, Ø/длина
|
Ø105-220/350 мм
|
|
Время смены инструмента
|
3 сек
|
|
ТОЧНОСТЬ:
|
|
|
Точность позиционирования
|
±0,005 мм
|
|
Повторяемость
|
±0,003 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Y/Z
|
от 20 м/мин
|
|
СОЖ:
|
|
|
Объем бака СОЖ
|
200 л
|
|
Мощность мотора системы подачи СОЖ
|
0,96 кВт
|
|
Давление СОЖ
|
3-4; 30 бар
|
|
Обьем бака смазки
|
2 л
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
18,5/22 кВт
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
6000х4200х3200 мм
|
|
Масса нетто/брутто
|
16000 кг
|
Стандартная комплектация:
- Система ЧПУ Fanuc 0i MF
- Мощность мотора шпинделя до 22 кВт
- Обороты шпинделя от 6000 об/мин
- Конус шпинделя до BT50
- Грузоподъемность столов до 3000кг
- Инструментальный магазин на 24 инструмента
- Автоматический стружечный конвейер
- Тележка для стружки

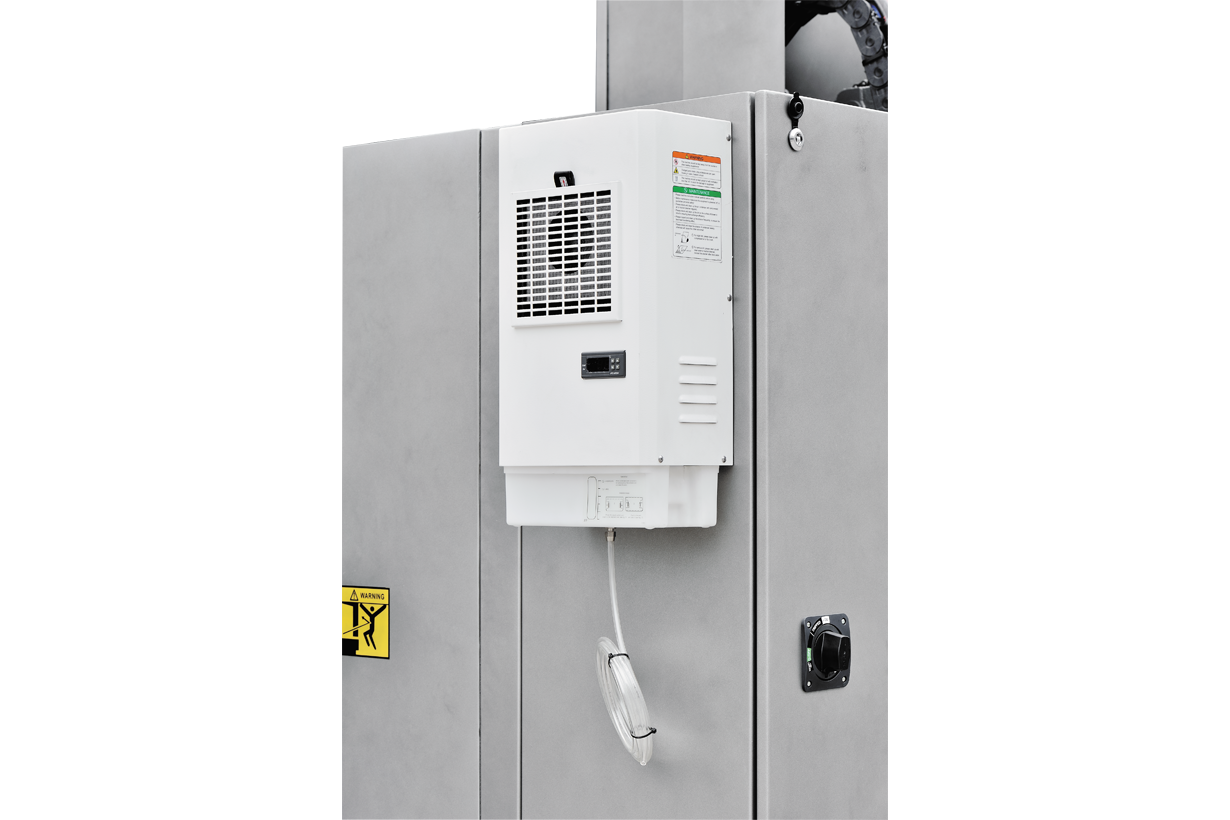

- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Siemens 828D
- Конус шпинделя BT50, HSK и др.
- Обороты шпинделя до 15000 об/мин
- Система подачи СОЖ вокруг шпинделя
- Система подачи СОЖ через шпиндель/инструмент 3-4 бар
- Система подачи СОЖ через шпиндель/инструмент 30 бар
- Система масляного охлаждения шпинделя
- Прямой привод мотор-шпиндель
- Инструментальный магазин на 30 инструментов
- Станки без инструментального магазина и стружечного конвейера
- Макс. скорость подачи до 48 м/мин
- 4-я/5-я ось (поворотный/поворотно-наклонный стол)
- Двухскоростной редуктор ZF-Duoplan Gearbox
- Маслоотделитель
- Системы контроля Renishaw/Hexagon
- Shop Mill для системы с ЧПУ Siemens
- Направляющие скольжения/качения
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:

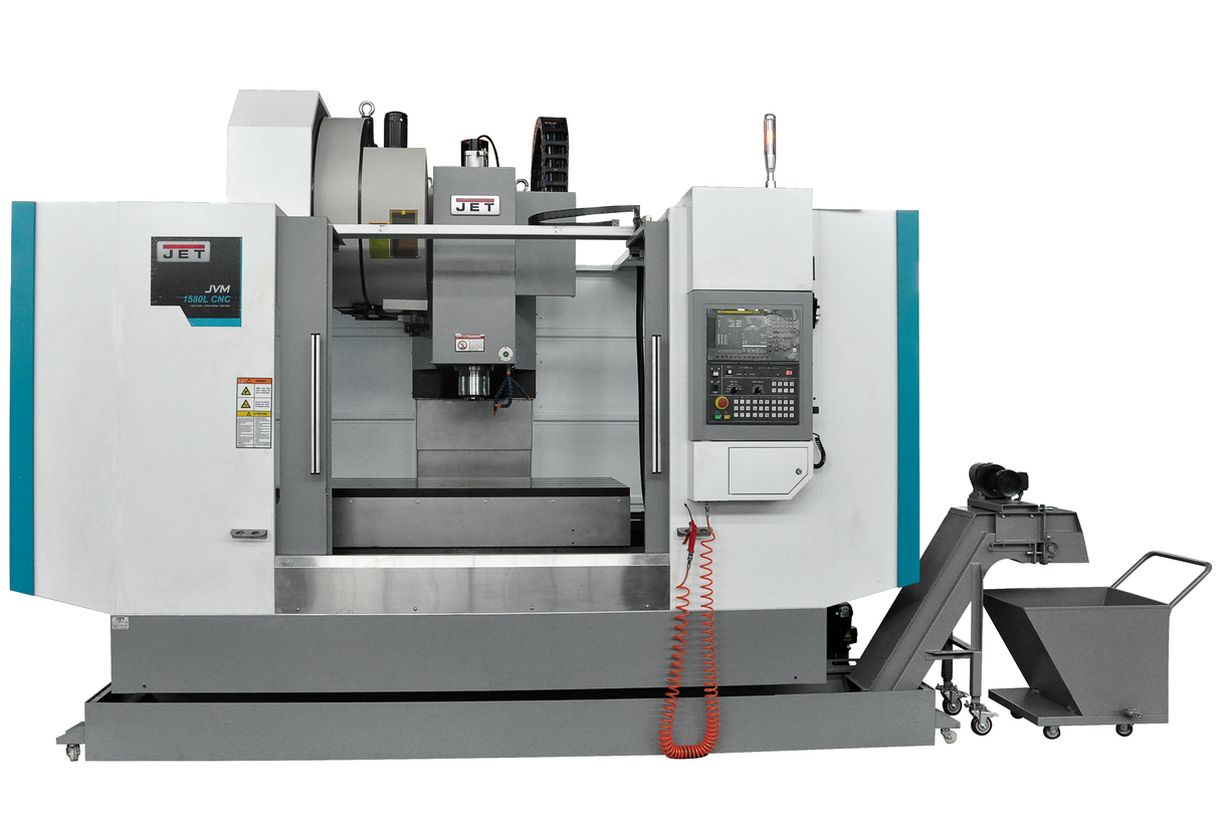

- Современные вертикальные фрезерные обрабатывающие центры с ЧПУ серии JVM всех размеров, начиная от самых маленьких JVM-360LS (со столом 700*260 мм и перемещениями по осям X/Y/Z 360/200/450 мм) и до самых больших JVM-1890LS (со столом 2 000*900 мм и перемещениями по осям X/Y/Z 1900/800/700 мм) отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Они могут выполнять несколько операций механической обработки (фрезерование, сверление, растачивание, зенкерование, нарезание резьбы и др.). Автоматическая смена режущего инструмента обеспечивается магазином на несколько инструментов (12/24/30).
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
- Шпиндели POSA и KENTURN (Тайвань).
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей.
- Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
