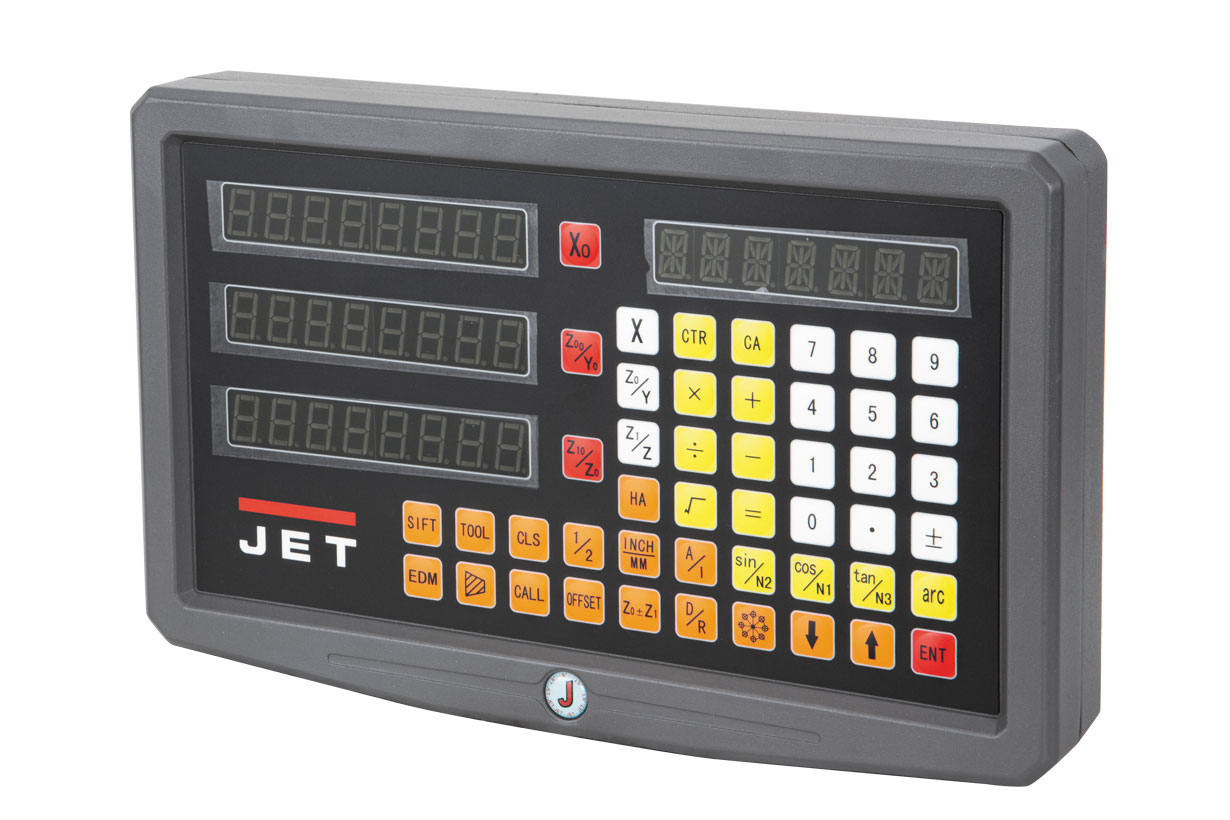

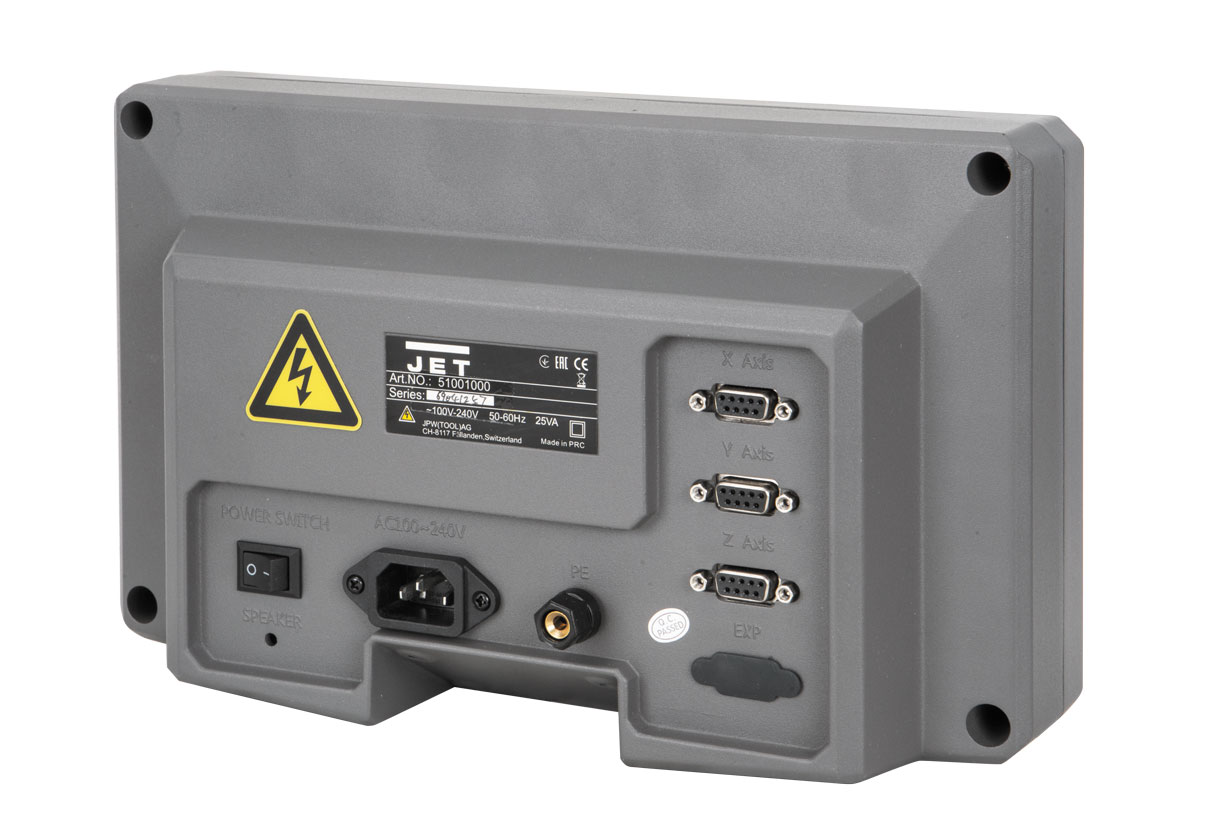

Устройство цифровой индикации SINO
Описание
УЦИ предназначено для обработки электрических сигналов, поступающих от оптоэлектронных преобразователей линейных перемещений и осуществляет визуализацию на цифровом табло полученной информации. Позволяет осуществлять перемещения по координатам в соответствии с установленным значениями, минуя промежуточные механические и трансмиссионные передачи, которые имеют естественные люфты и износ, и способствуют возникновению погрешностей измерений.

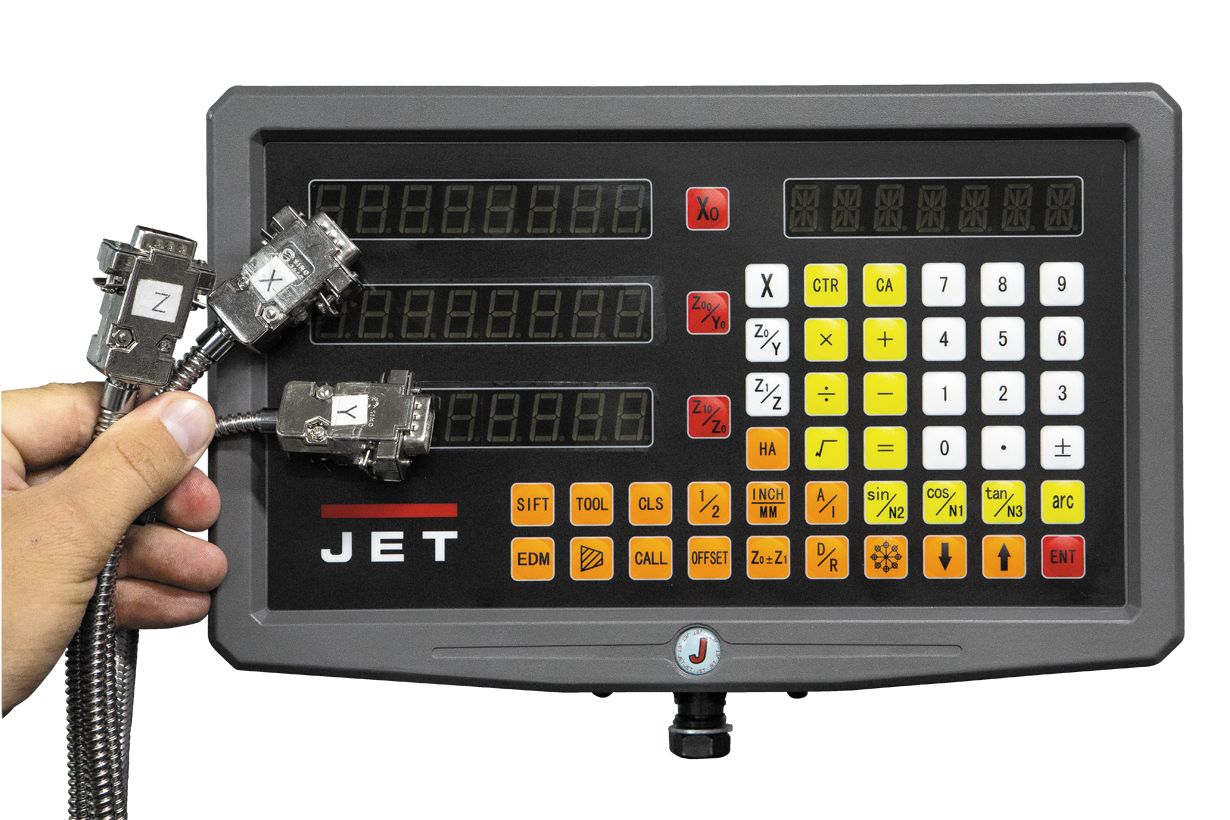

На станке УЦИ работает вместе с 3-мя оптическими цифровыми линейками, которые устанавливаются непосредственно на оси перемещения станка - X, Y и Z.
С помощью установленных на станок цифровых измерительных линеек и устройства цифровой индикации достигается высокая точность обработки металлических заготовок. Дискретная точностью позиционирования +/- 5 мкм.
Особенностью линеек является то, что сигнал оцифровывается сразу в считывающей головке и на УЦИ поступает уже цифровой сигнал TTL логики – это позволяет избавиться от воздействия электромагнитных помех, что повышает достоверность отображаемых данных.
Особенности:- Обнуление
- Метрическая/дюймовая система отсчета
- Режим работы радиус / диаметр
- Предустановка размера
- Абсолютная / относительная система координат
- Вызов запомненного значения (применяется для повторяющихся процессов)
- Установка нулевого положения
- Поиск центра детали
- Память на 100 инструментов
- Калькулятор
- Корректор линейного перемещения
- Пересчет угловых координат в линейные
Характеристики
| Количество осей | 3 |
| Цена деления | 0,005 мм |
| Количество знаков на дисплее | 8 |
| Быстродействие | 60 м/мин |
| Погрешность дискретности | ±1 знак |
| Напряжение питания | 93-250 В, 30 ВА |
| Диапазон температур: рабочая/хранение | 0°C - +40°C / -20°C +70°С |
| Длина, мм | 290 |
| Ширина, мм | 180 |
| Высота, мм | 80 |
| Масса, кг | 1,75 |
| Длина в упаковке, см | 35 |
| Ширина в упаковке, см | 25 |
| Высота в упаковке, см | 14 |
| Масса в упаковке, кг | 2,2 |
УЦИ предназначено для обработки электрических сигналов, поступающих от оптоэлектронных преобразователей линейных перемещений и осуществляет визуализацию на цифровом табло полученной информации. Позволяет осуществлять перемещения по координатам в соответствии с установленным значениями, минуя промежуточные механические и трансмиссионные передачи, которые имеют естественные люфты и износ, и способствуют возникновению погрешностей измерений.
На станке УЦИ работает вместе с 3-мя оптическими цифровыми линейками, которые устанавливаются непосредственно на оси перемещения станка - X, Y и Z.
С помощью установленных на станок цифровых измерительных линеек и устройства цифровой индикации достигается высокая точность обработки металлических заготовок. Дискретная точностью позиционирования +/- 5 мкм.
Особенностью линеек является то, что сигнал оцифровывается сразу в считывающей головке и на УЦИ поступает уже цифровой сигнал TTL логики – это позволяет избавиться от воздействия электромагнитных помех, что повышает достоверность отображаемых данных.
Особенности:- Обнуление
- Метрическая/дюймовая система отсчета
- Режим работы радиус / диаметр
- Предустановка размера
- Абсолютная / относительная система координат
- Вызов запомненного значения (применяется для повторяющихся процессов)
- Установка нулевого положения
- Поиск центра детали
- Память на 100 инструментов
- Калькулятор
- Корректор линейного перемещения
- Пересчет угловых координат в линейные
