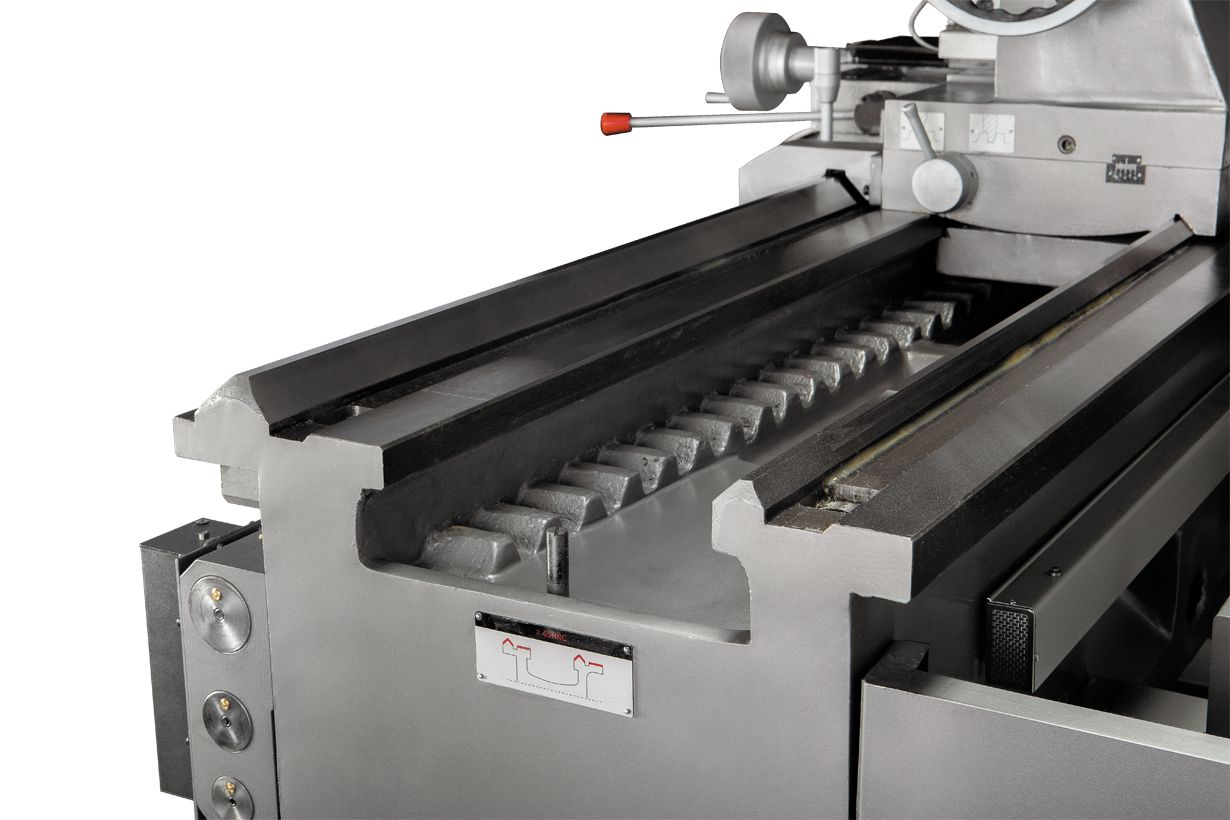

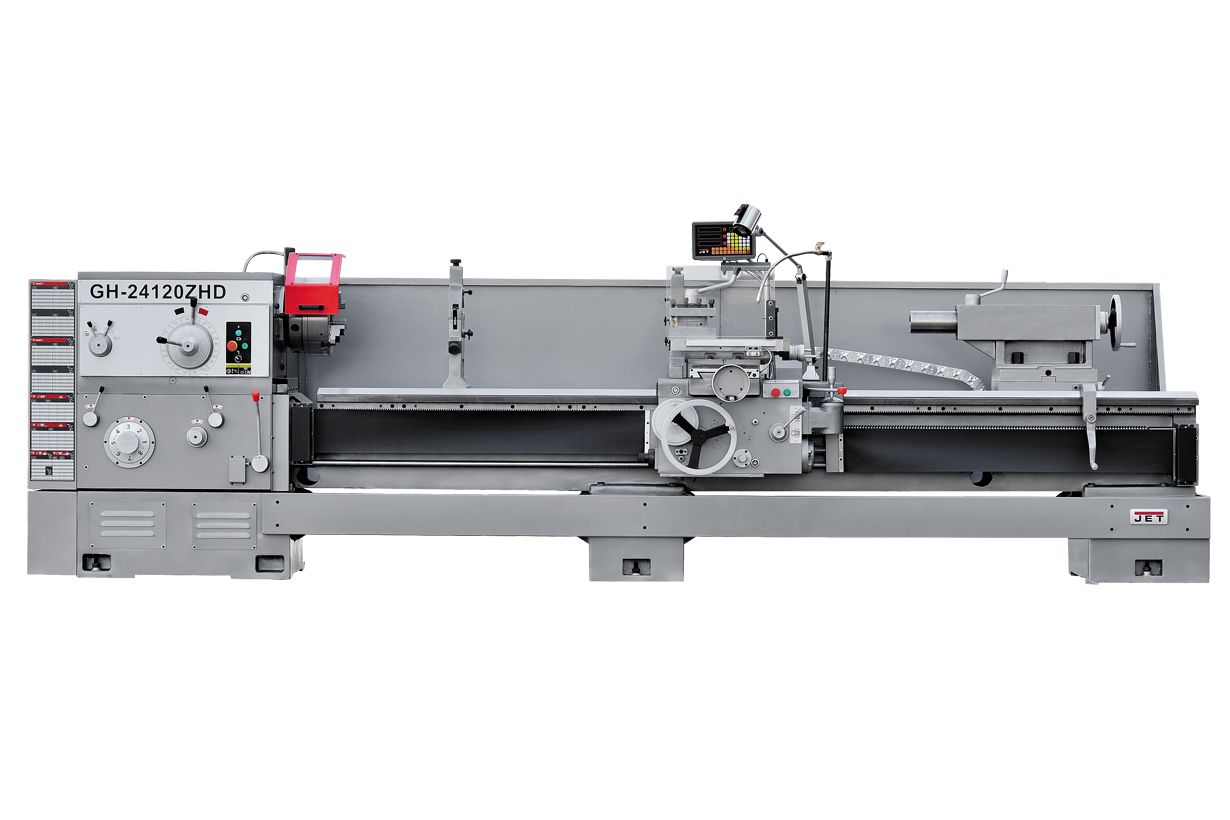

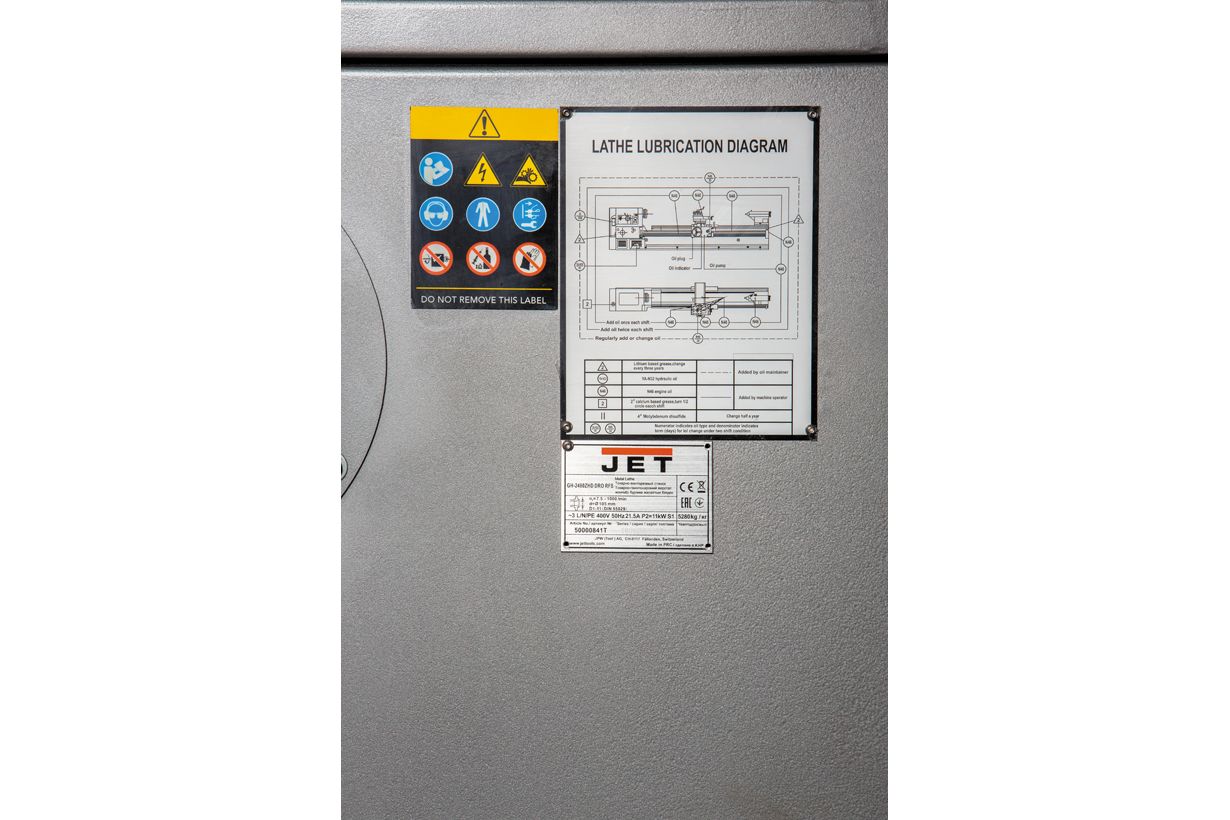

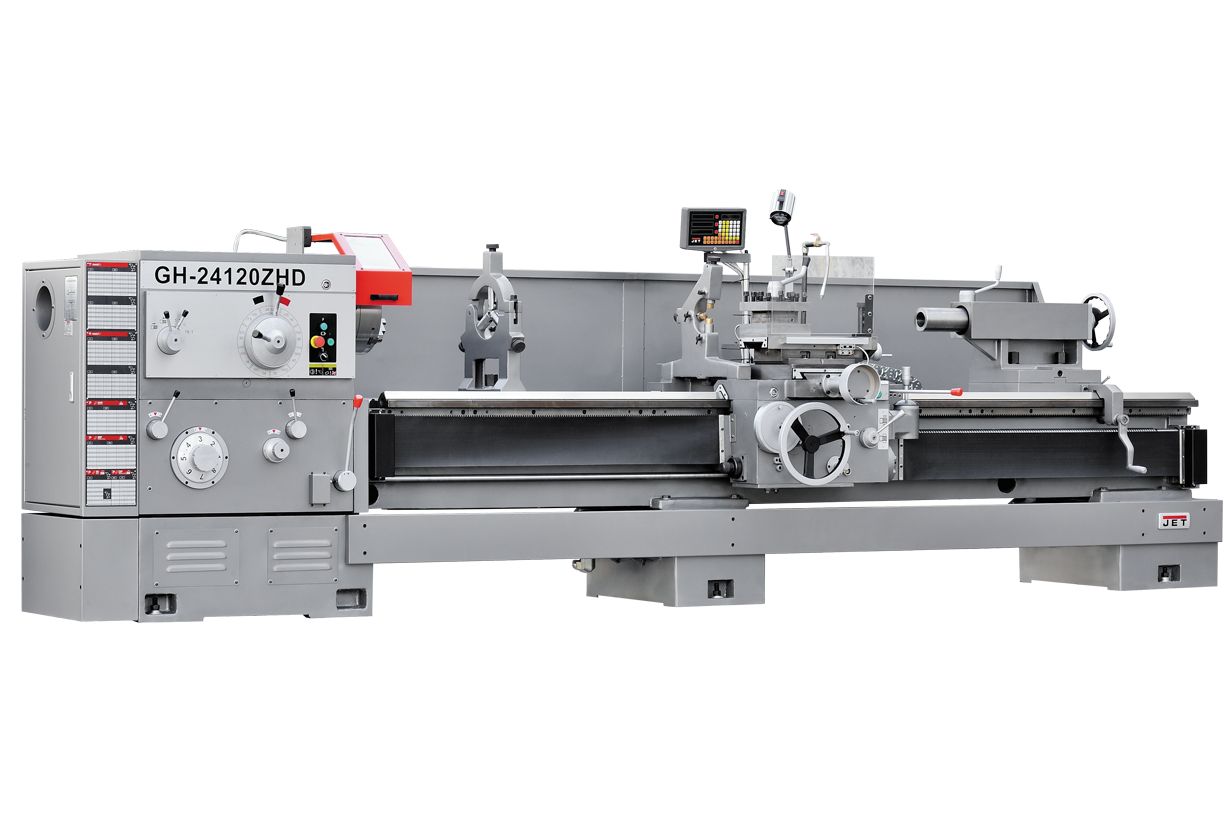

GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | Ø630 |
| Диаметр обточки над поперечным суппортом, мм | Ø350 |
| Расстояние между центрами, мм | 3000 |
| Диаметр обточки над съемным мостиком, gap, мм | Ø830 |
| Длина съемного мостика, мм | 350 |
| Ширина станина, мм | 560 |
| Ход поперечного суппорта, мм | 440 |
| Ход верхнего продольного суппорта, мм | 200 |
| Диапазон оборотов шпинделя, об/мин | 7.5~1000 |
| Количество скоростей шпинделя | 18 |
| Внутренний конус шпинделя | Ø 120 1:20 |
| Передний конец шпинделя | D-11 |
| Диаметр проходного отверстия шпинделя, мм | Ø105 |
| Диапазон продольной подачи, мм/об | 0.10~24.32 |
| Количество продольных подач | 77 |
| Диапазон поперечной подачи, мм/об | 0.050~12.16 |
| Количество поперечных подач | 79 |
| Диапазон метрической резьбы, мм | 1 ~ 240 |
| Количество метрических резьб | 50 |
| Диапазон дюймовой резьбы, TPI | 19 ~ 1 TPI |
| Количество дюймовых резьб | 30 |
| Диапазон модульной резьбы, MP | 0.5 ~ 120 |
| Количество модульных резьб | 53 |
| Диапазон питчевой резьбы, DP | 28 ~ 1 DP |
| Количество питчевых резьб | 24 |

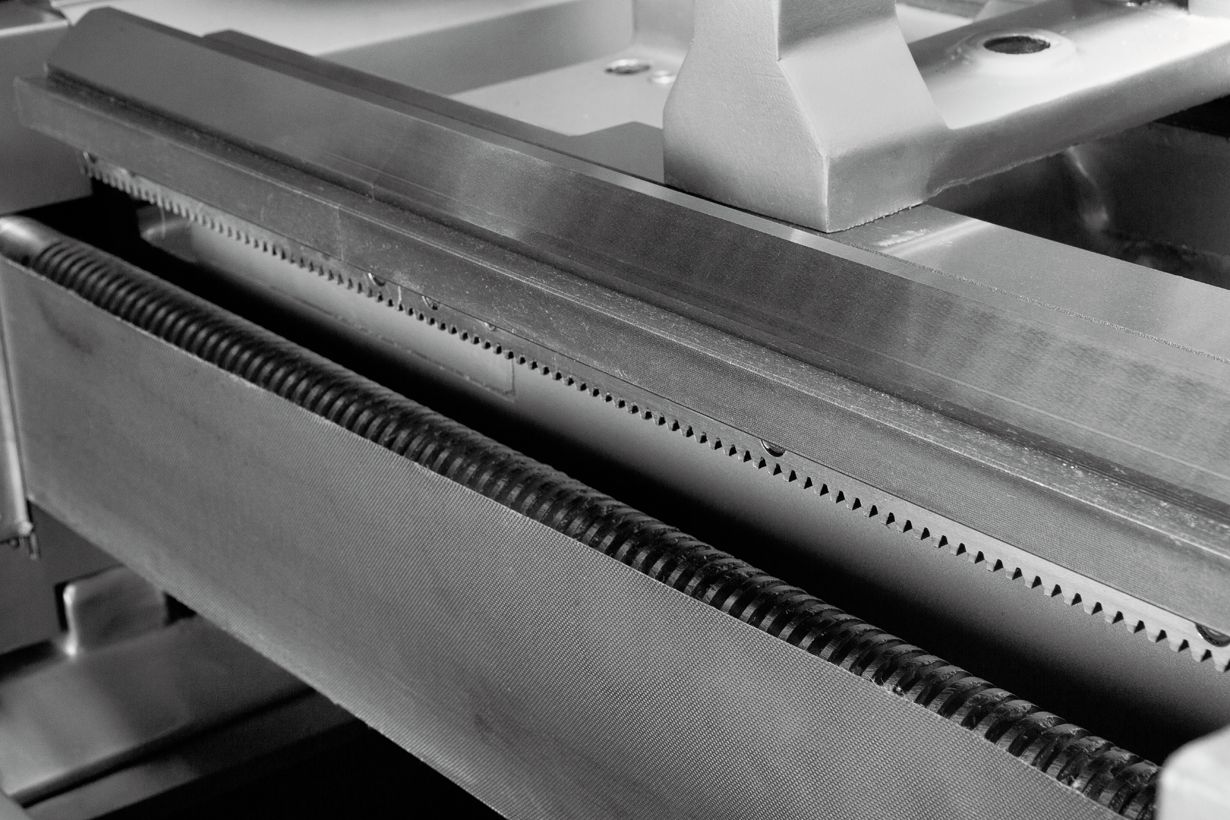

| Шаг продольного ходового винта, мм | 12 |
| Макс. размер инструмента, мм | 32×32 |
| Ускоренное перемещение продольного суппорта (каретки), м/мин | 4 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |

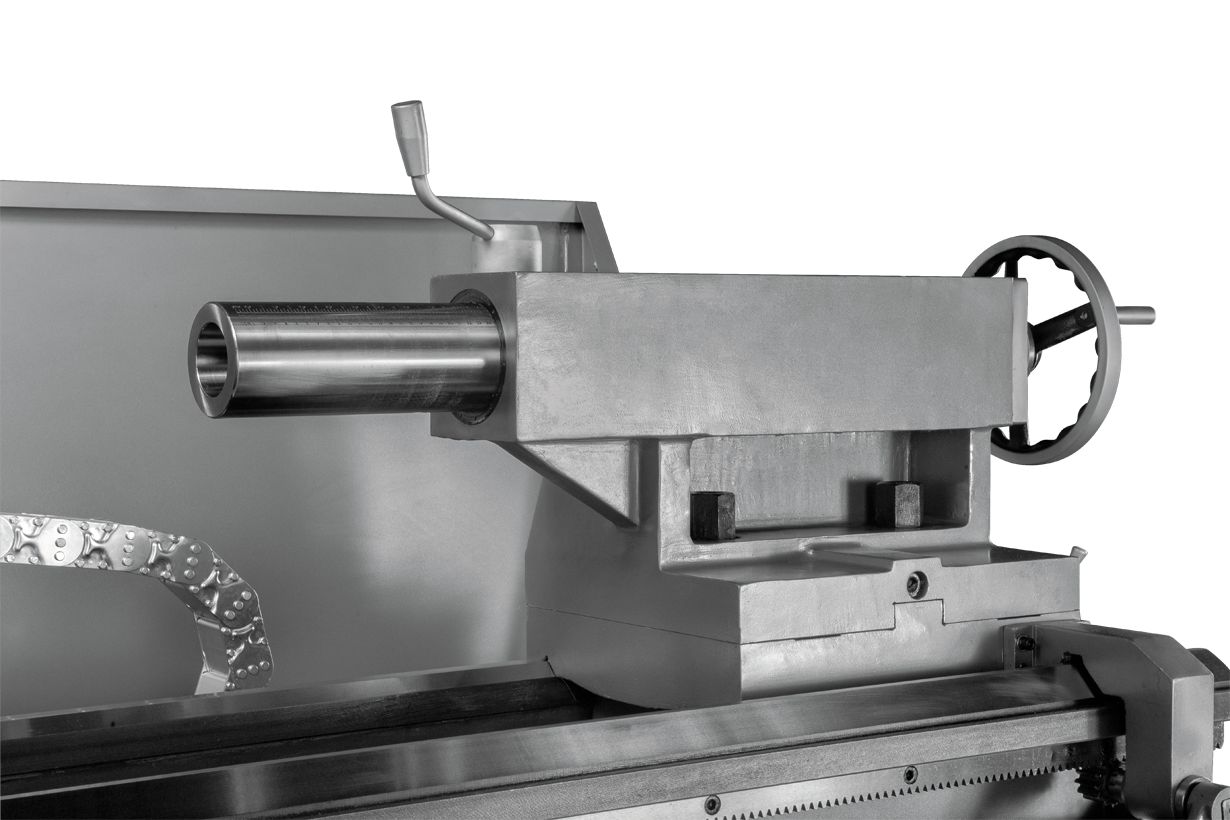

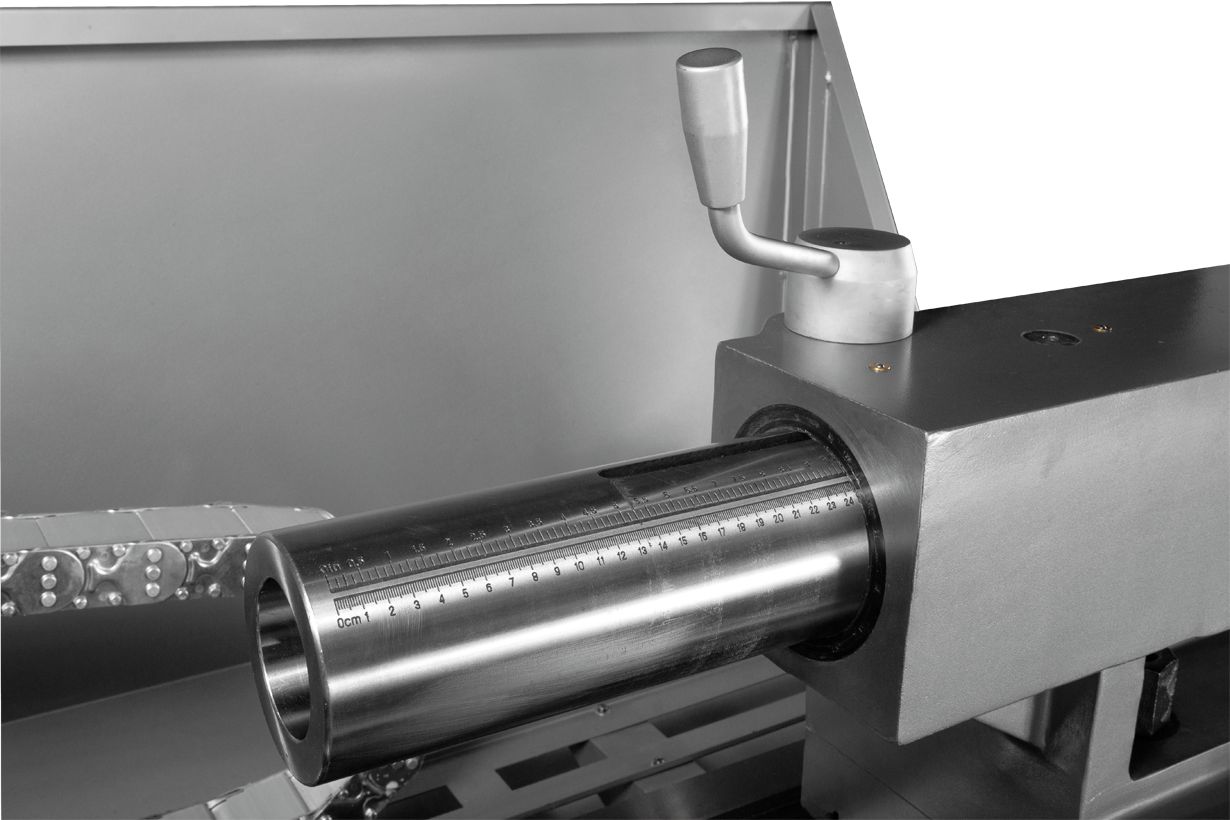

| Внутренний конус пиноли задней бабки | МК 6 |
| Ход пиноли задней бабки, мм | 230 |
| Наружный диаметр пиноли задней бабки, мм | 100 |

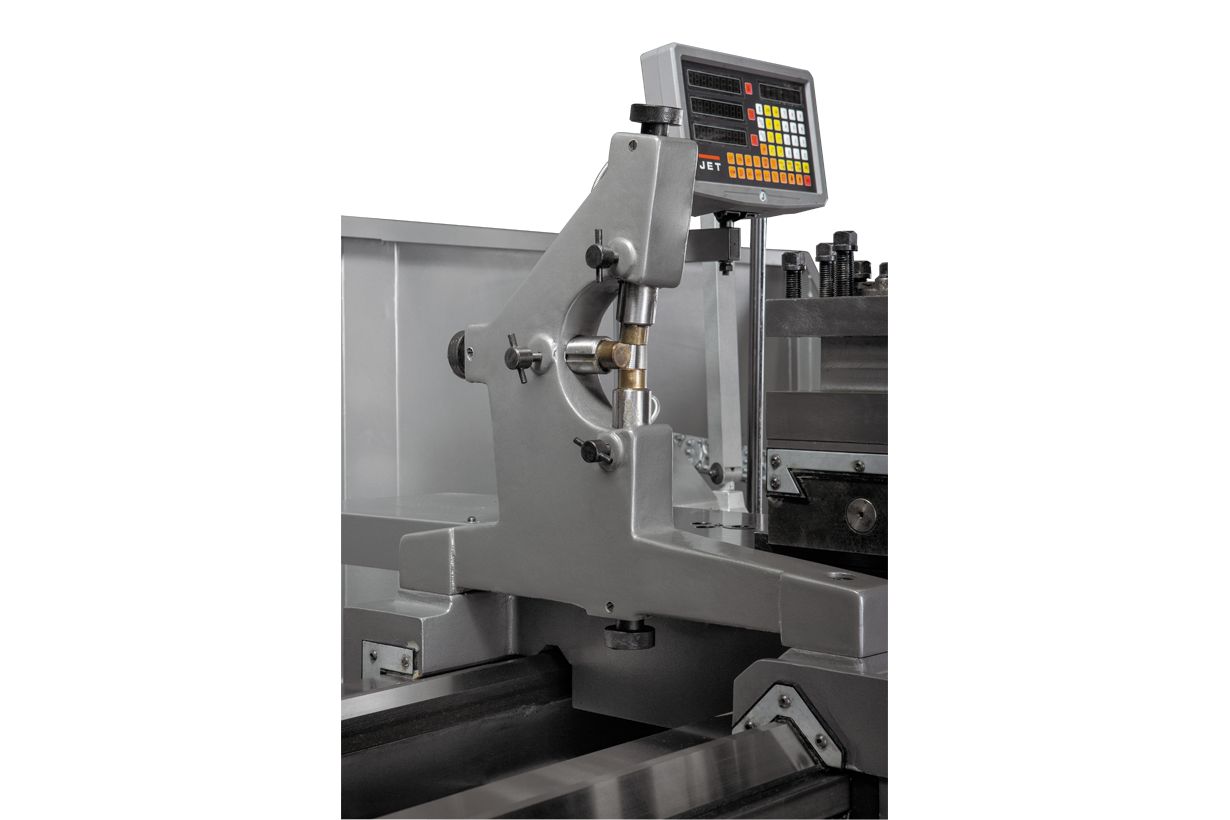

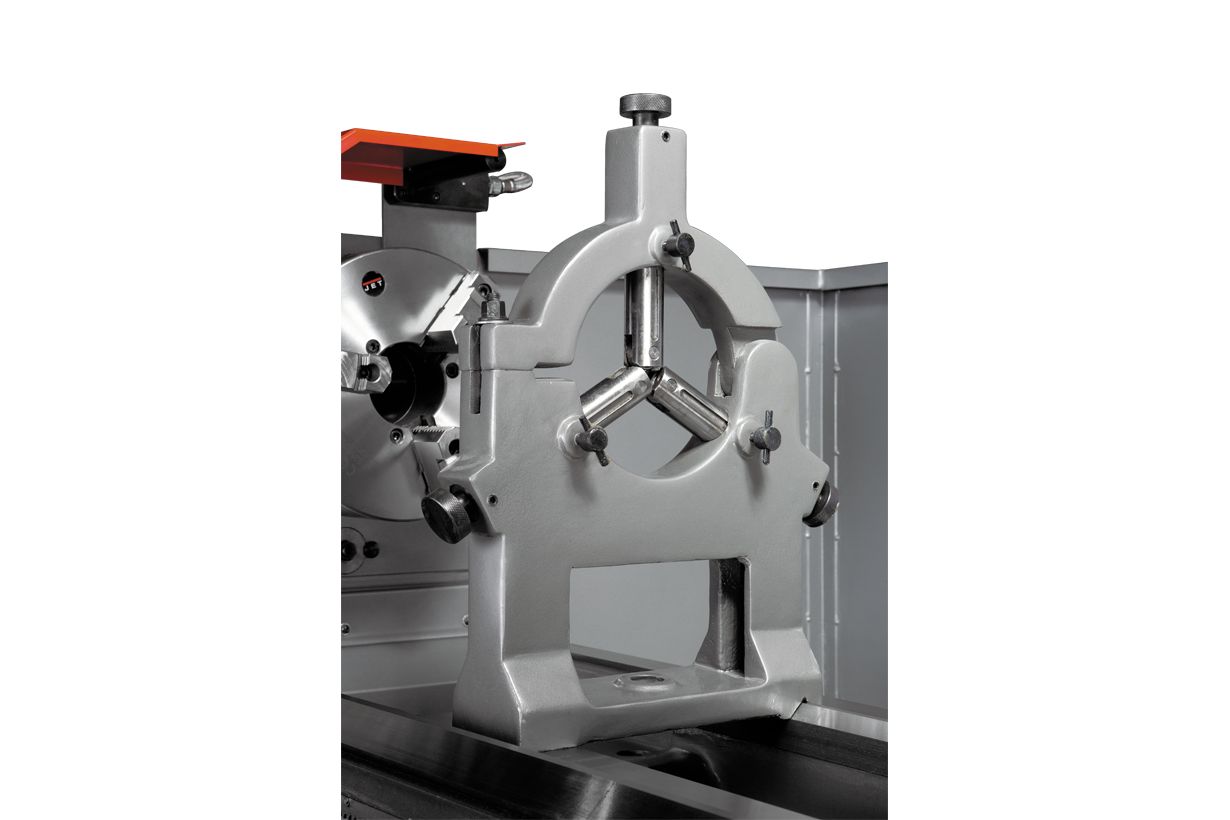

| Диапазон неподвижного люнета, мм | 30-240 |
| Диапазон подвижного люнета, мм | 25 - 130 |
| Объем бака СОЖ, л | 65 |
| Объём масла (ориентировочно), л | 35 |
| Параметры питающей сети | 3~ 400 В, 50 Гц |
| Мощность главного двигателя, кВт | 11 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Мощность двигателя быстрой подачи, кВт | 1,1 |
| Общая потребляемая мощность станка, кВт | 16,4 |
| Устройство защиты потребителя, А | 50 |
| Страна производителя | Китай |
| Длина, мм | 5225 |
| Ширина, мм | 1800 |
| Высота, мм | 1650 |
| Масса, кг | 6105 |
| Длина в упаковке, см | 560 |
| Ширина в упаковке, см | 198 |
| Высота в упаковке, см | 220 |
| Масса в упаковке, кг | 6250 |
