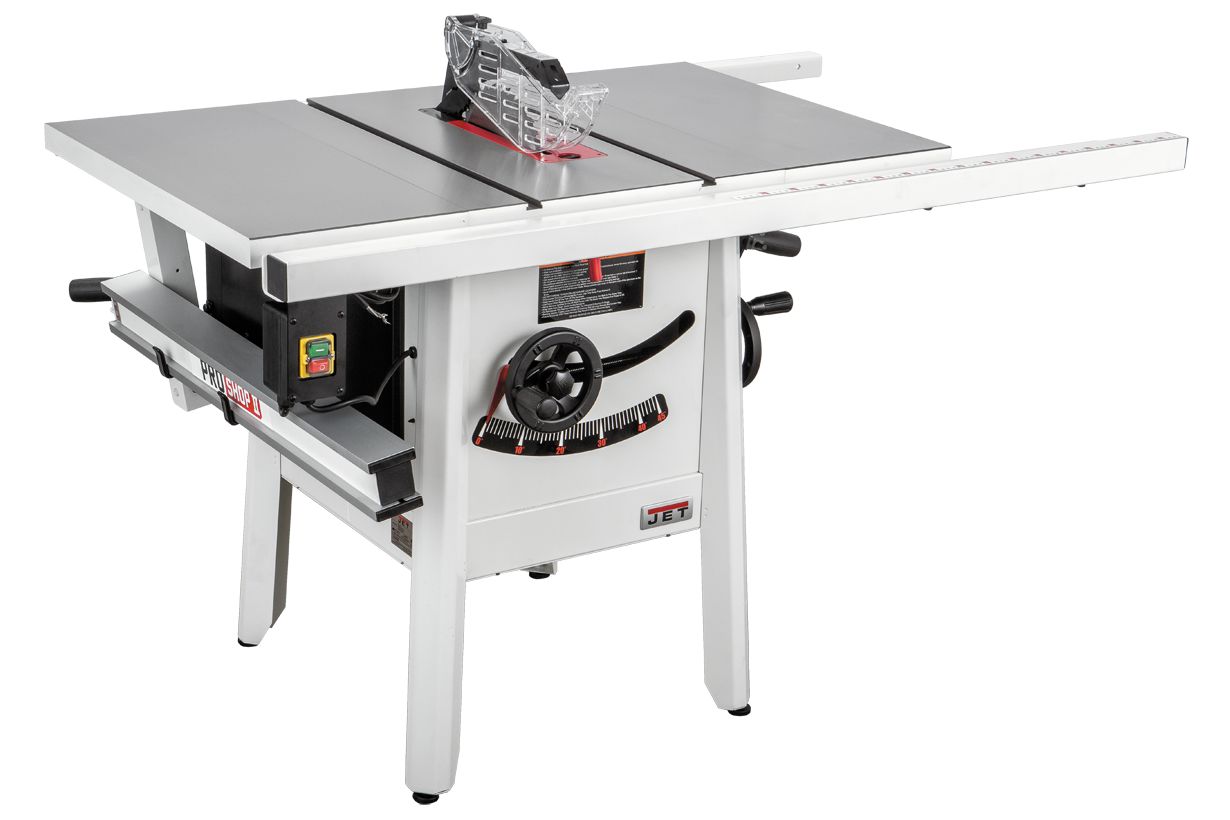

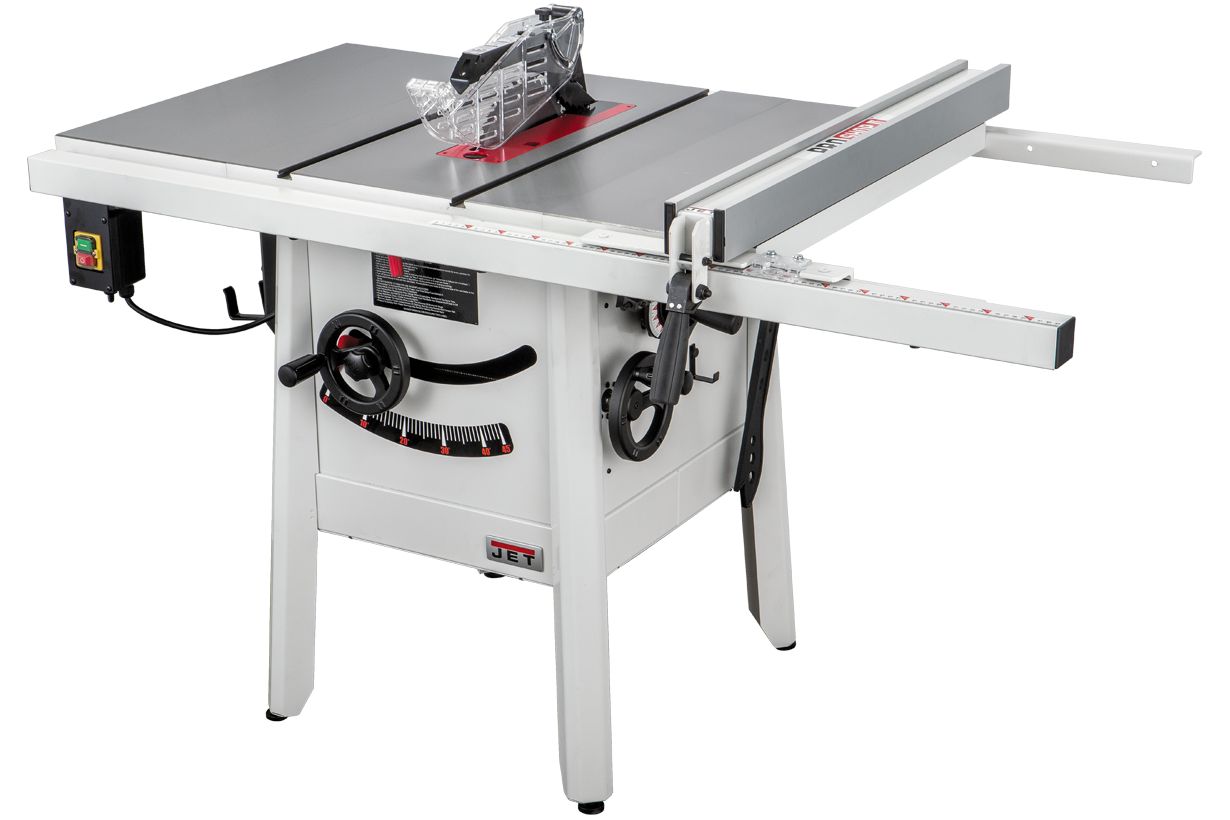

JPS-10TSL — новая профессиональная циркулярная пила с диском 254 мм и чугунным основным рабочим столом. Стандартная комплектация включает в себя два чугунных расширителя и 30-дюймовые направляющие параллельного упора (за дополнительную плату предлагаются 52-дюймовые). При внешнем сходстве с предшествующей моделью новинка имеет полностью переработанную конструкцию, значительно лучшие рабочие параметры и расширенные функциональные возможности.

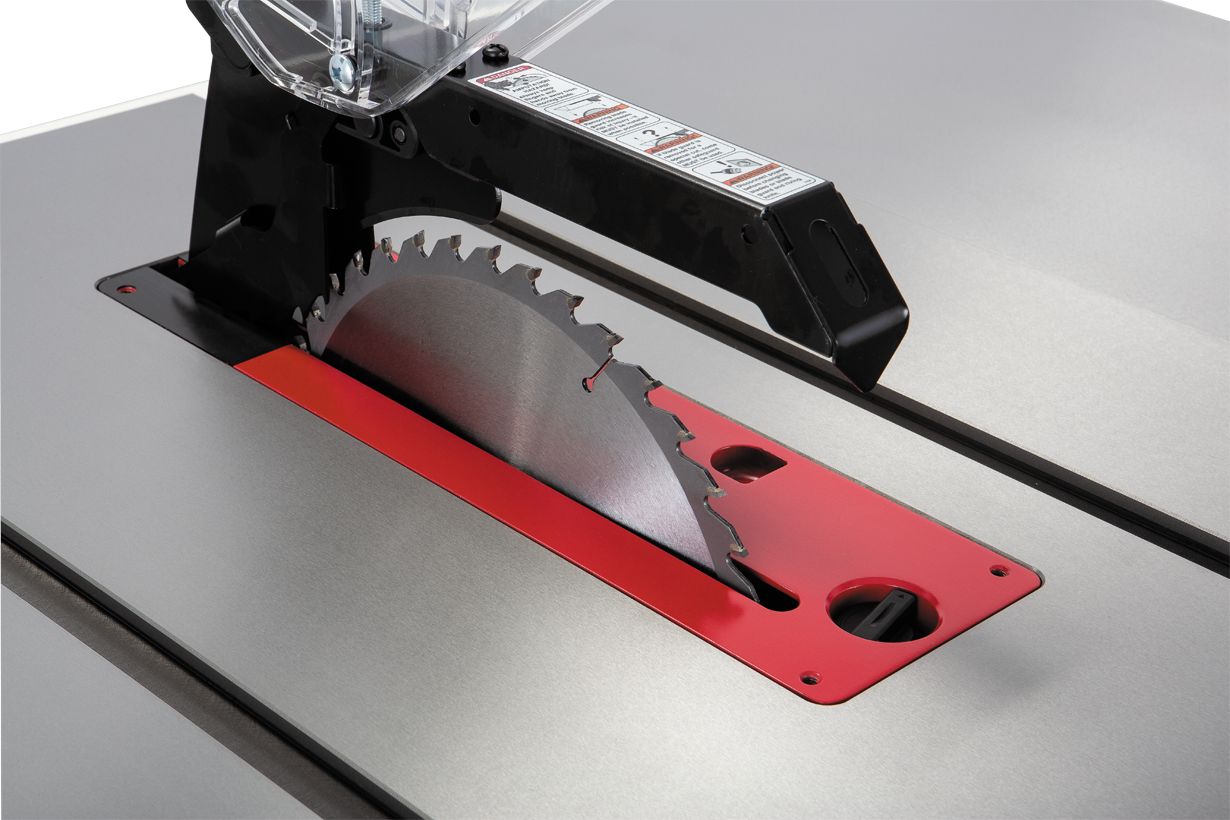

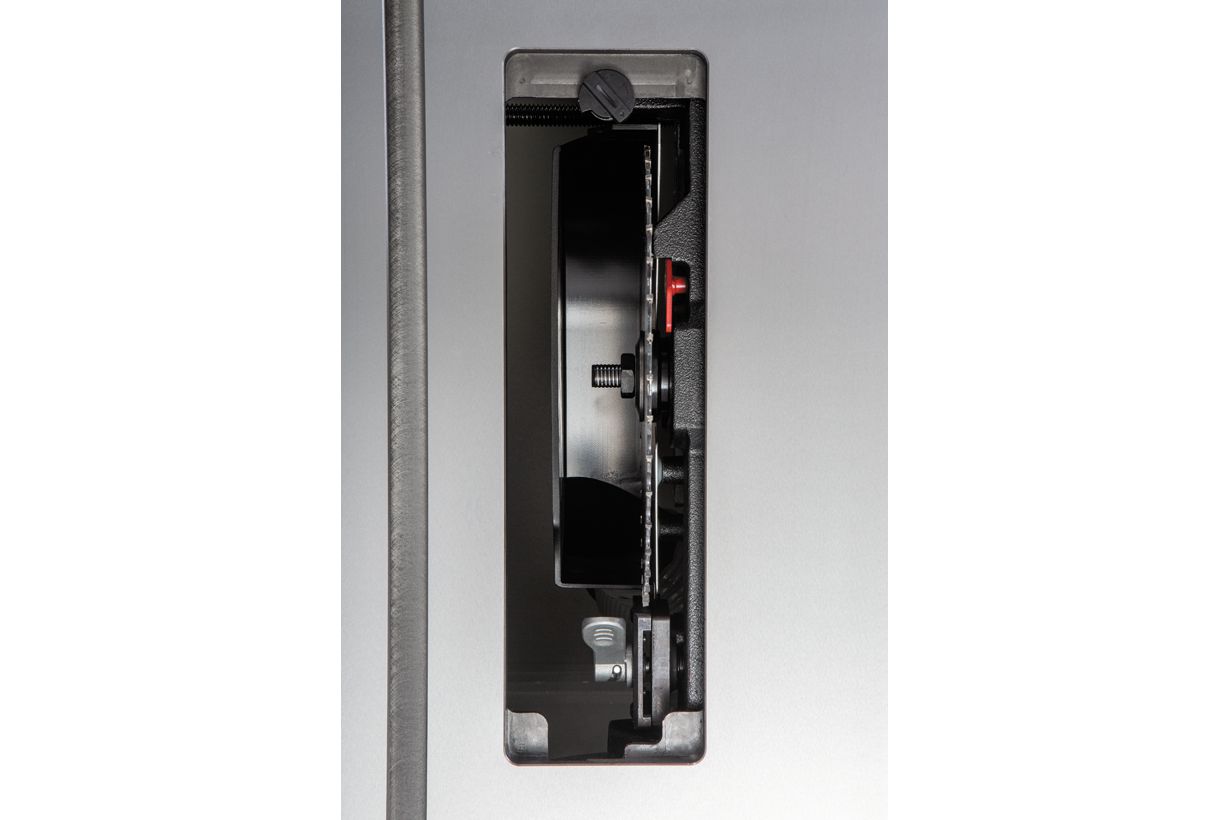

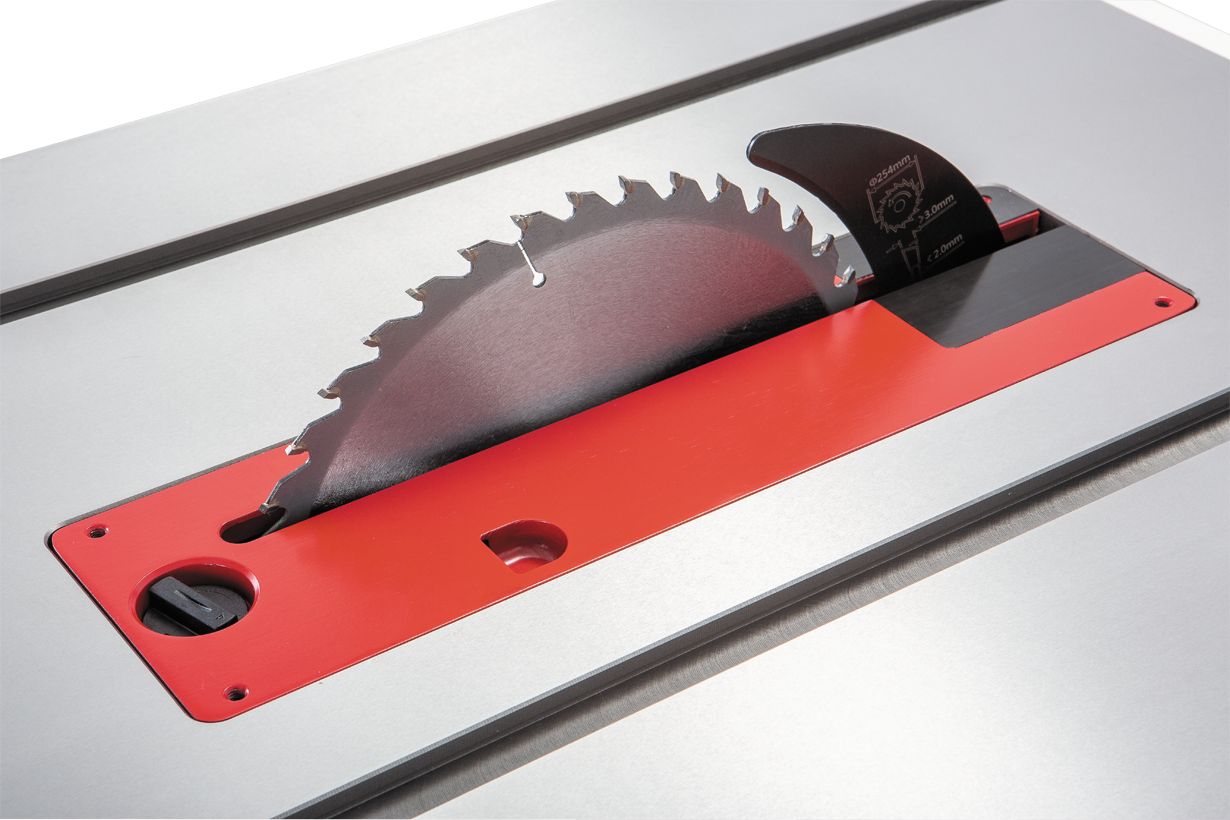

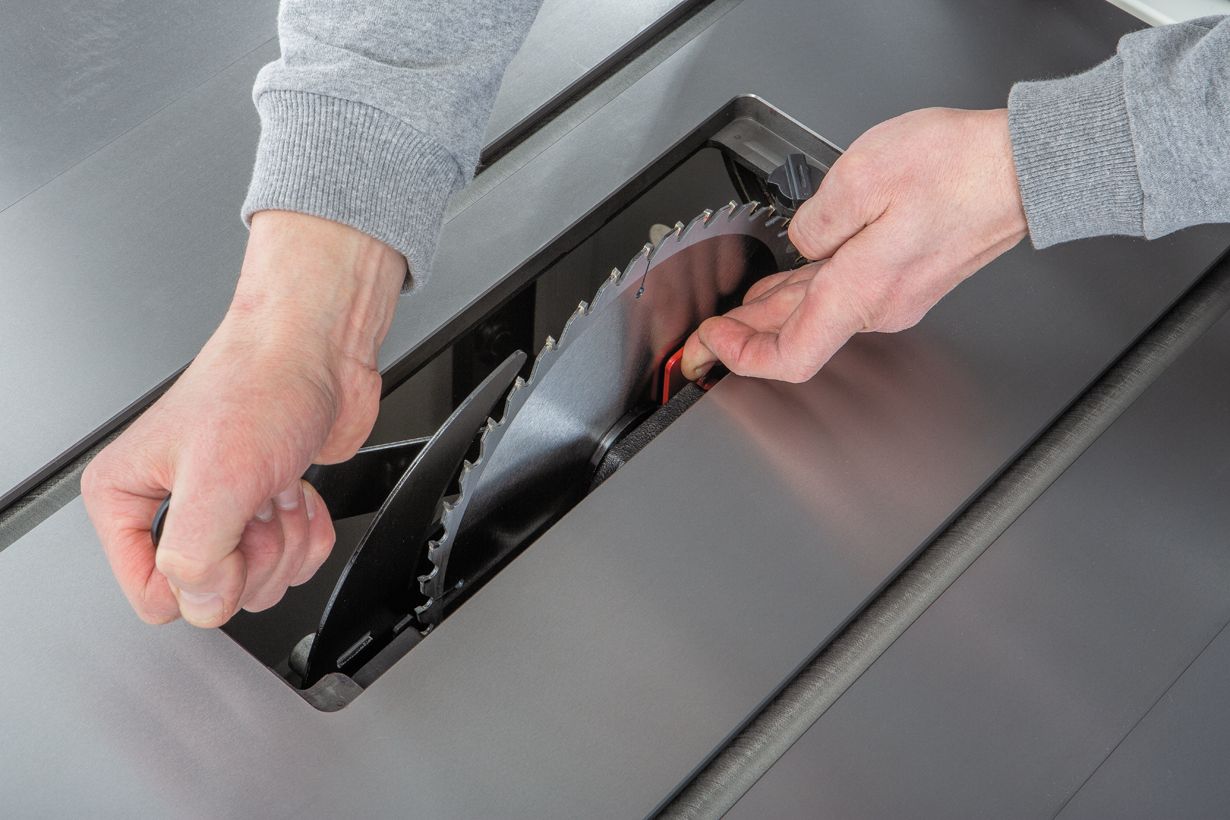

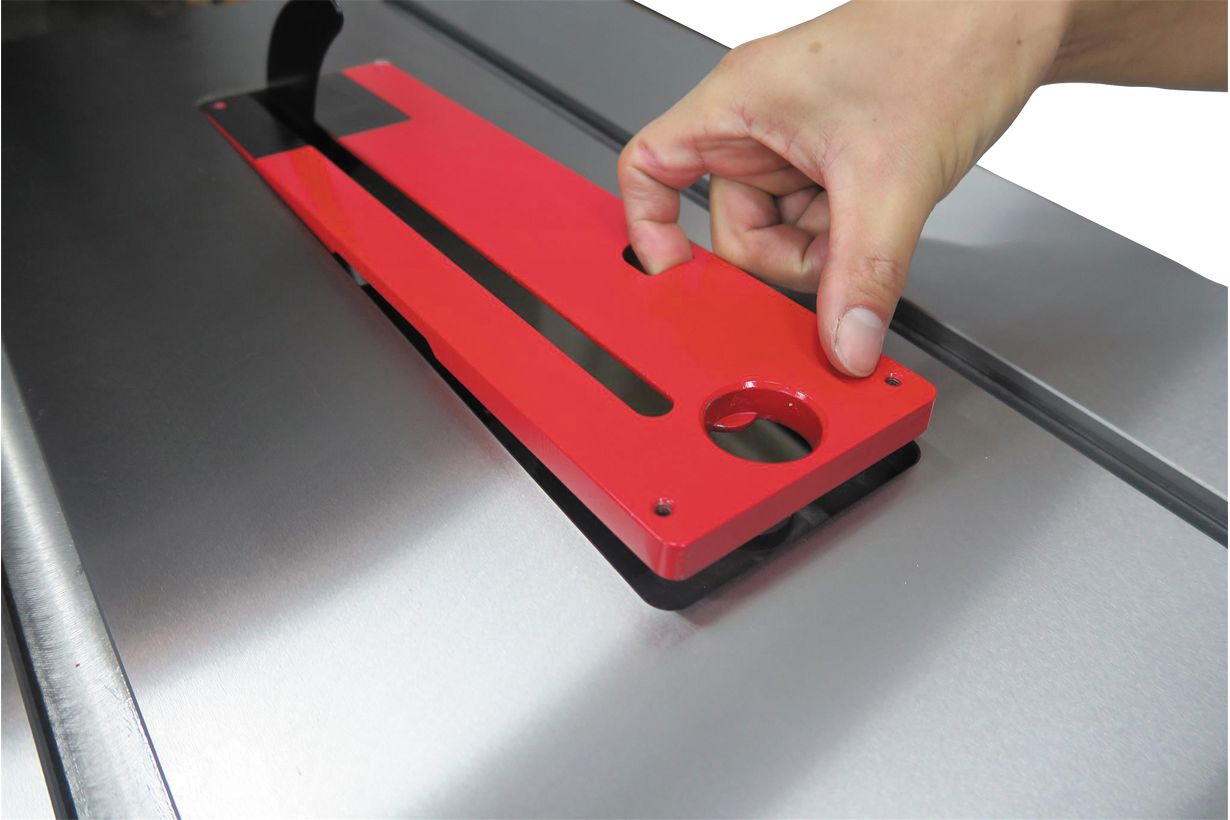

Предусмотрена установка пазовальных дисков Dado с посадкой 5/8 дюйма. Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпираемым вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента. Есть кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лыски, а на фланце ответный профиль, что препятствует проворачиванию под нагрузкой и самозатягиванию гайки с чрезмерным усилием.

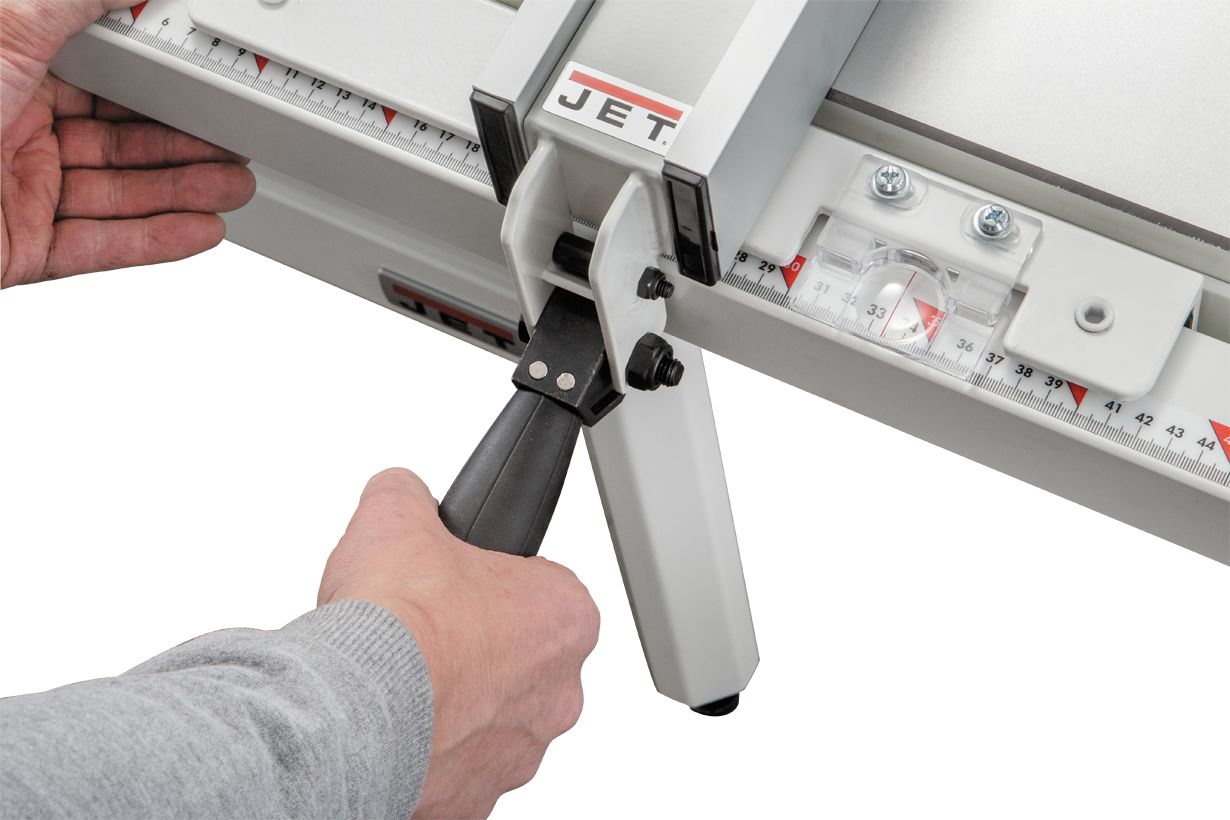

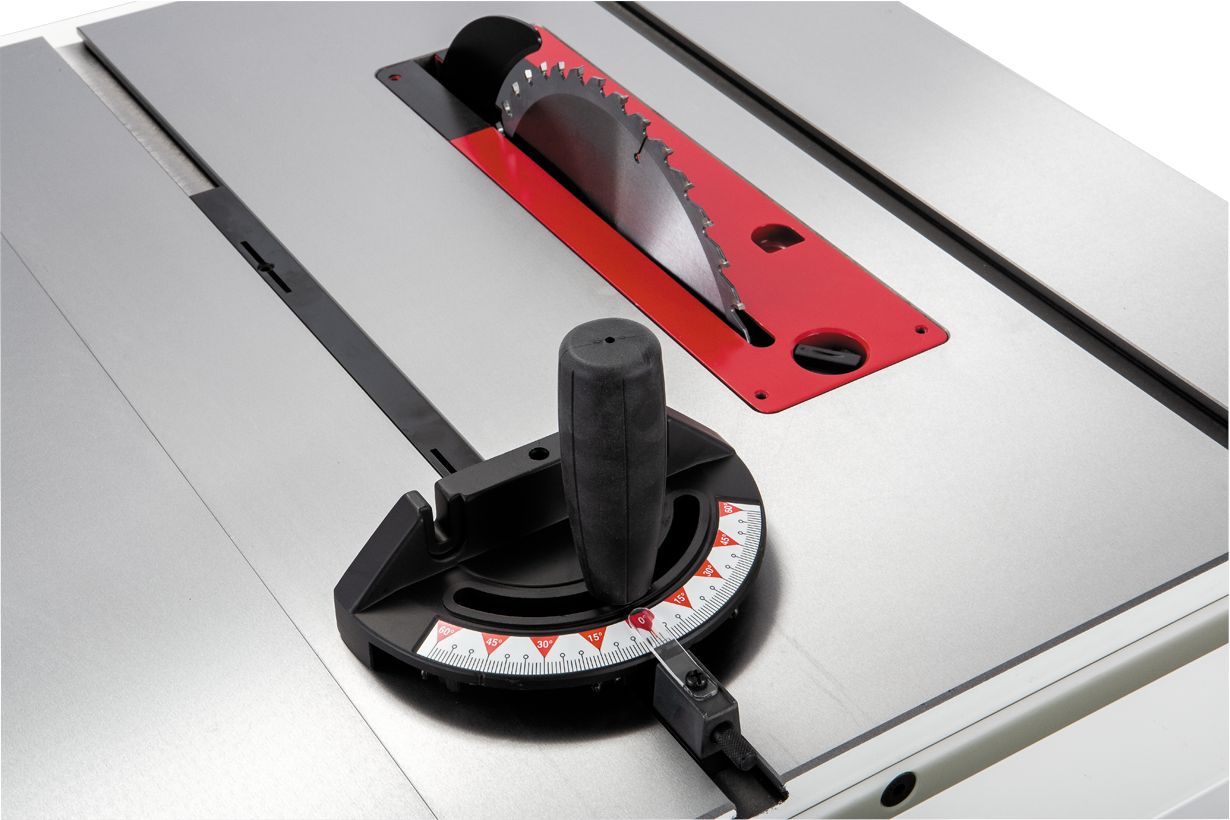

Параллельный упор с эксцентриковой фиксацией на стальном профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска. Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.

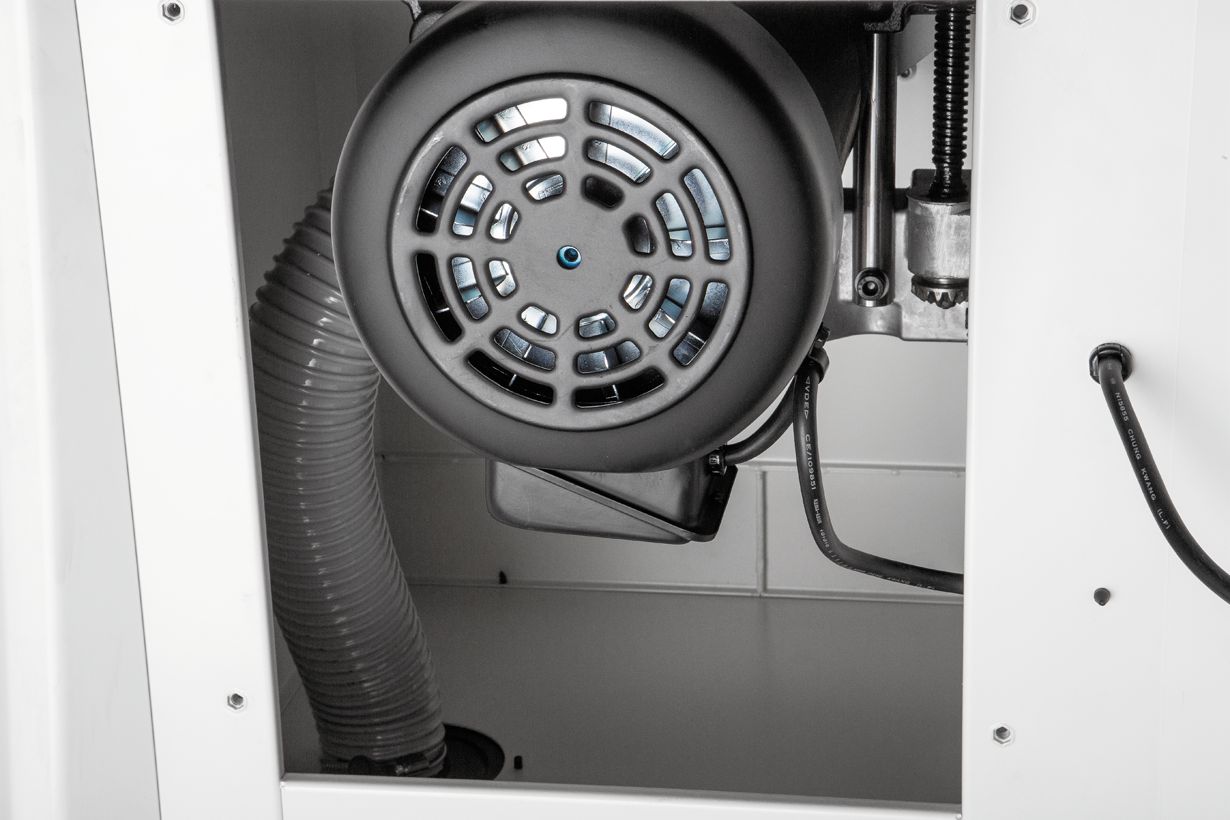

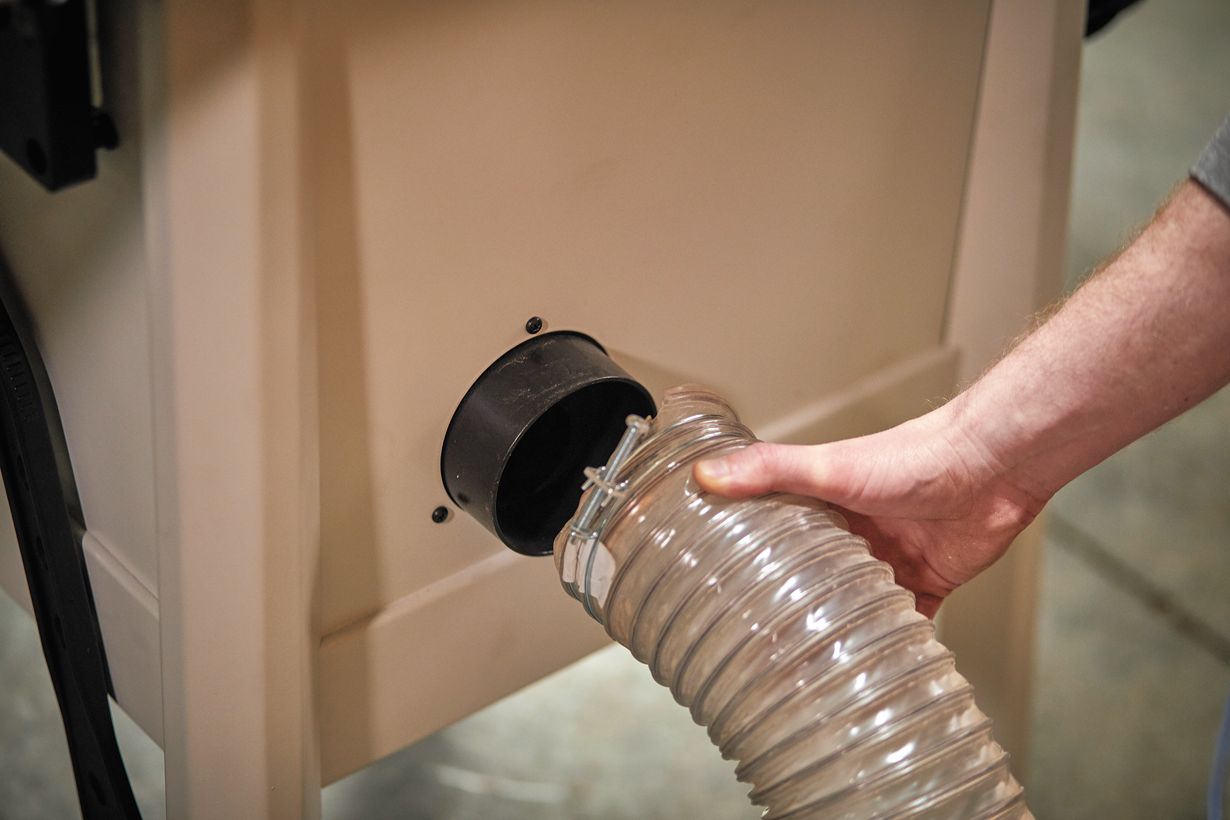

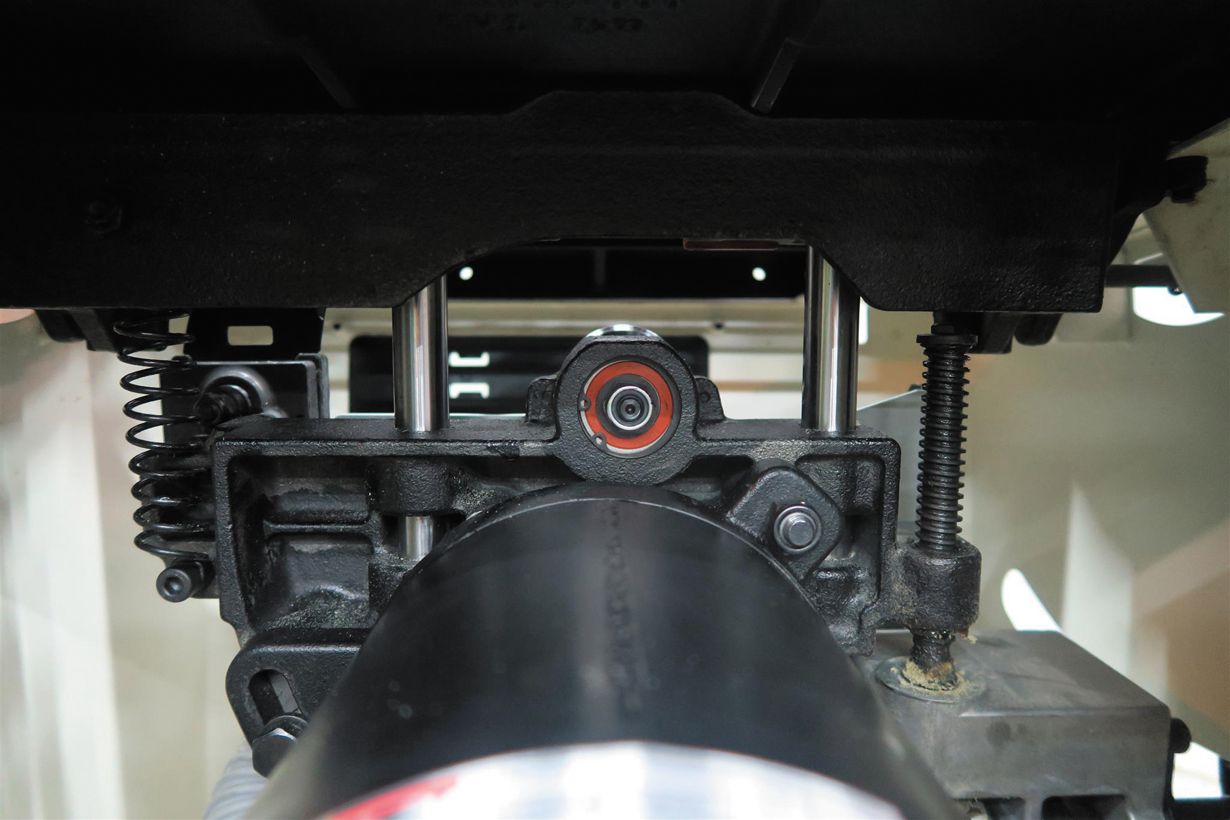

Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим по длине ремнем. Пильный модуль, сделанный из чугуна, перемещается при регулировке высоты распила вместе с двигателем, как одно целое. Снизу диска на модуле установлен широкий пылесборный кожух, подключенный гибким 100-миллиметровым шлангом к присоединительному патрубку системы аспирации. Такое устройство обеспечивает гораздо лучшее удаление опилок, чем в станках, где отсос производится просто из внутренней полости.

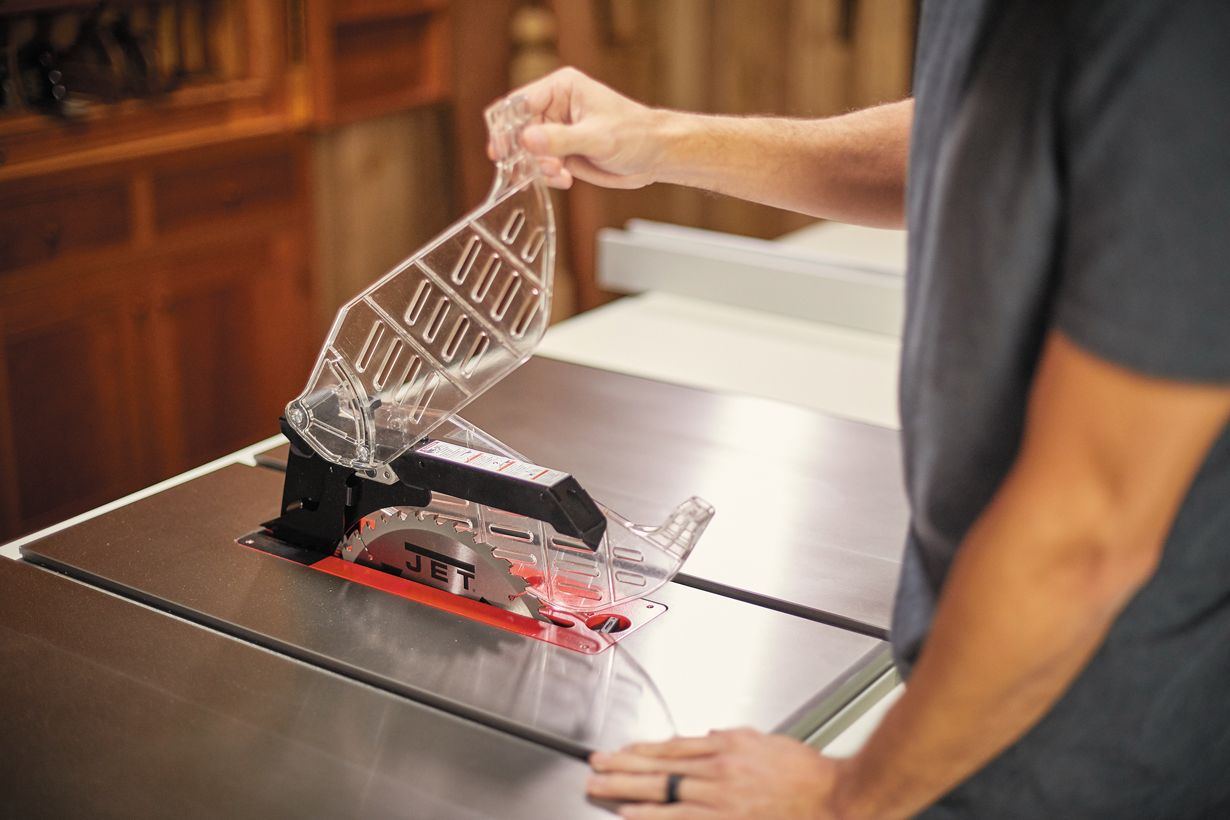

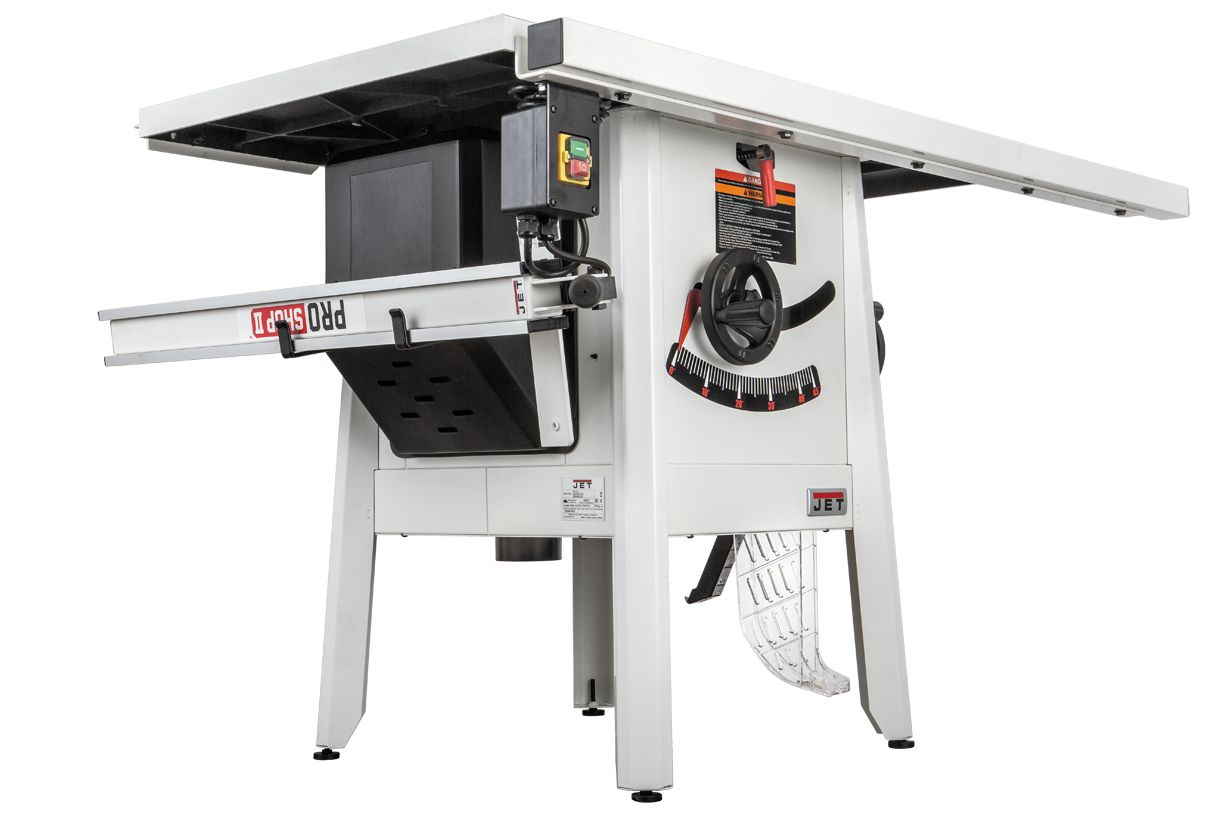

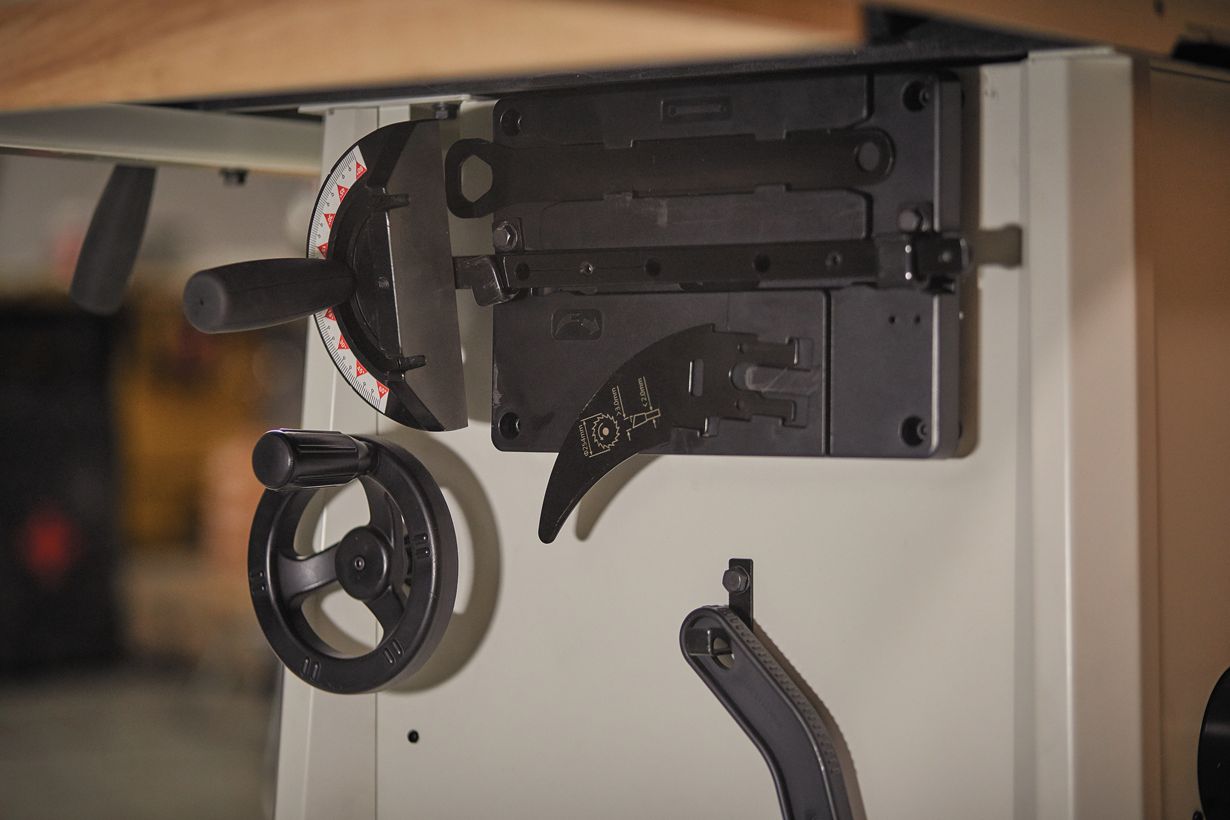

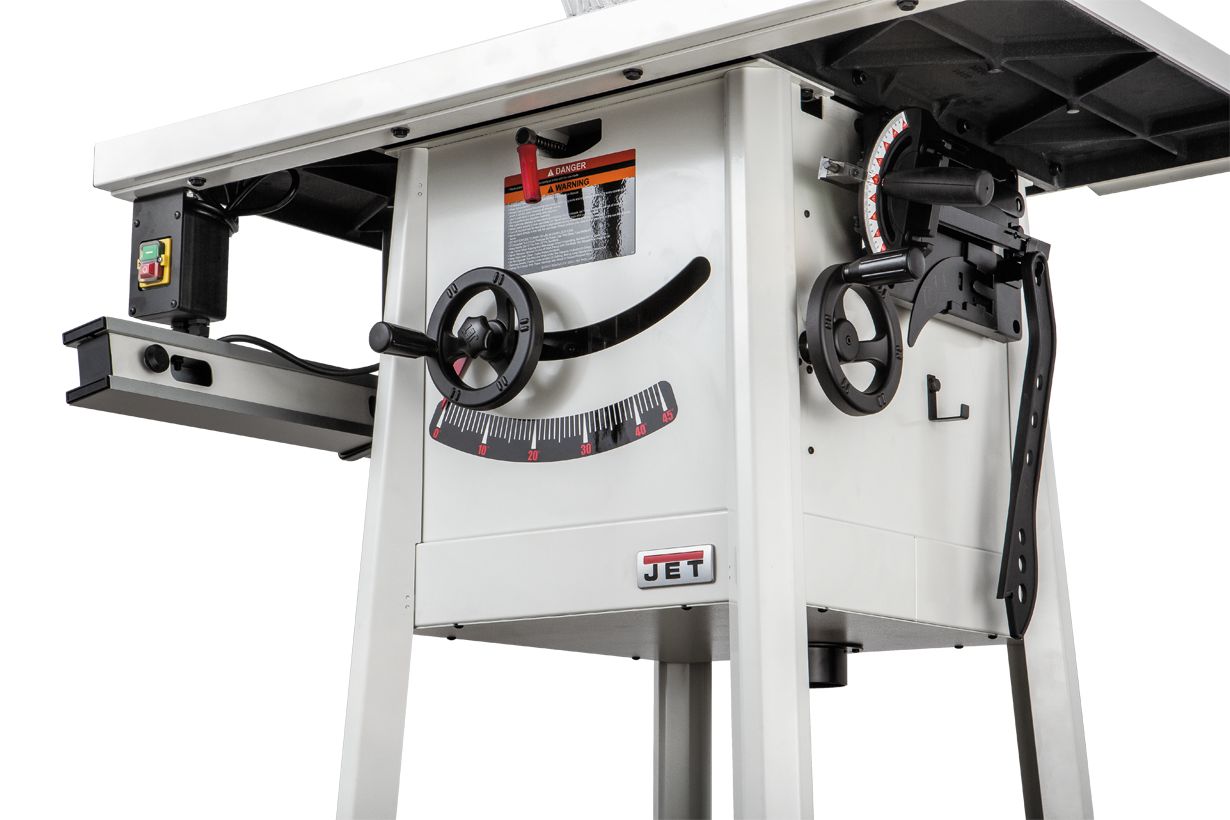

Внешний дизайн хорошо проработан: для всех, часто используемых принадлежностей (параллельный и угловой упоры, защитный кожух, расклинивающий нож, ключ для фланца), предусмотрены кронштейны.
| Потребляемая (выходная) мощность, кВт | 2,5 (1,9) |
| Частота вращения пильного диска на холостом ходу, об/мин | 4000 об/мин |
| Внешний (посадочный) диаметр пильного диска, мм | 254 (30) мм |
| Внешний (посадочный) диаметр диска Dado, мм | 200 (15,88) |
| Угол наклона пильного диска | 0-45° |
| Максимальная глубина пропила под углом 0° и 45°, мм | 80 и 54 мм |
| Размеры рабочего стола (ДхШ), мм | 685х508 мм |
| Расширение рабочего стола слева (ДхШ), мм | 685 х 305 |
| Расширение рабочего стола справа (ДхШ), мм | 685 х 305 |
| Максимальная ширина заготовки при пилении с параллельным упором справа, мм | 760 мм |
| Диаметр вытяжного штуцера, мм | 100 мм |
| Напряжение, В | 400 |
| Возможность установки диска Dado | Есть |
| Страна производителя | Тайвань |
| Длина, мм | 1524 |
| Ширина, мм | 1016 |
| Высота, мм | 1041 |
| Масса, кг | 133 |
| Длина в упаковке, см | 76 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 75 |
| Масса в упаковке, кг | 140 |
