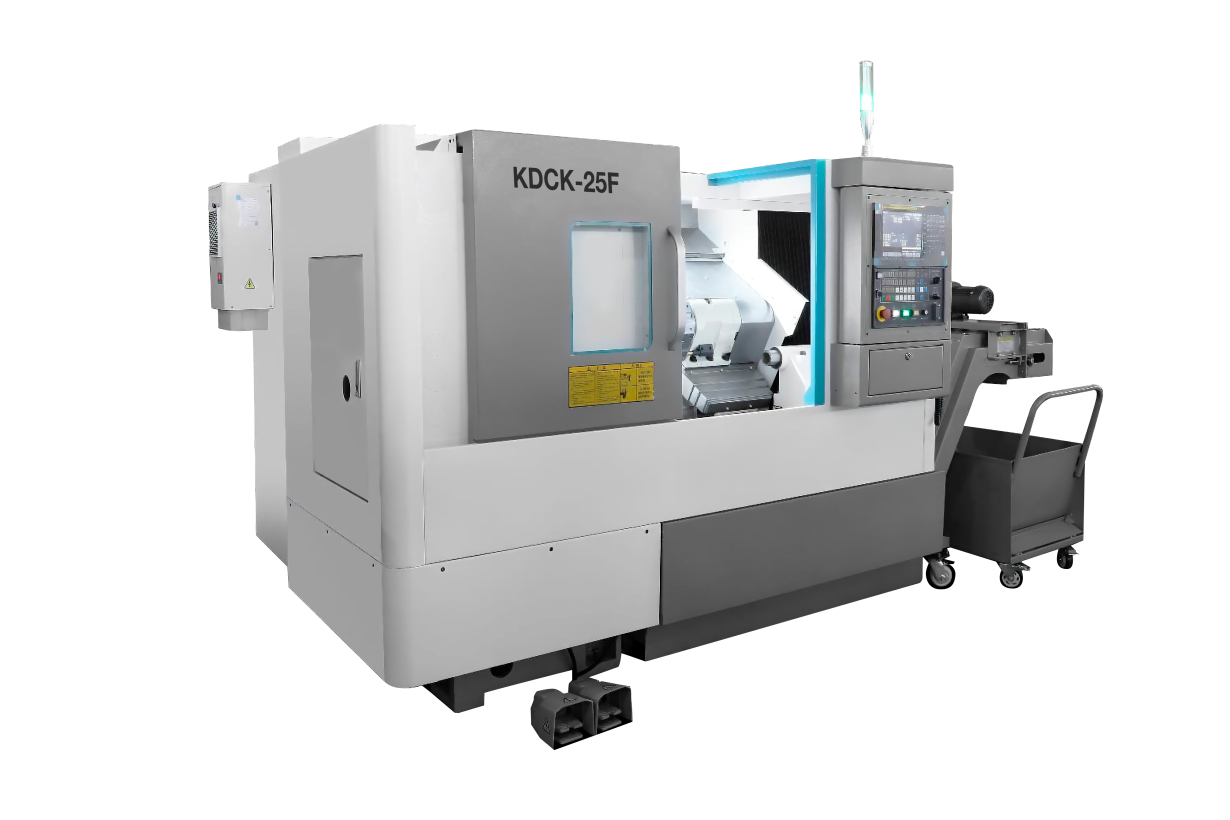

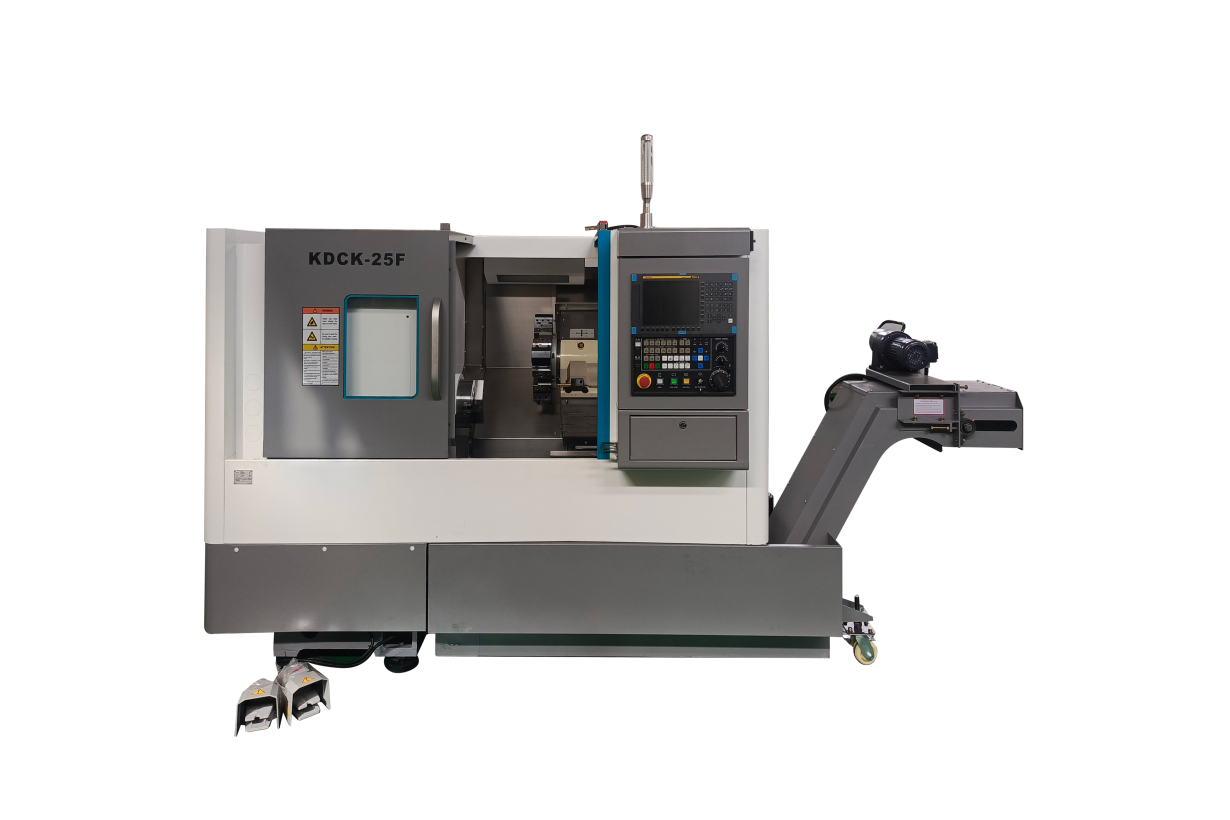

Токарный станок с ЧПУ с наклонной станиной и направляющими качения.
Особенности:
Стандартная комплектация:
Опции:
| Система ЧПУ | Siemens 828D |
| Макс. Ø над станиной, мм | 500 мм |
| Макс. диаметр обточки над станиной, мм | 300 мм |
| Макс. Ø обточки над суппортом, мм | 250 мм |
| Макс. длина точения, мм | 420 мм |

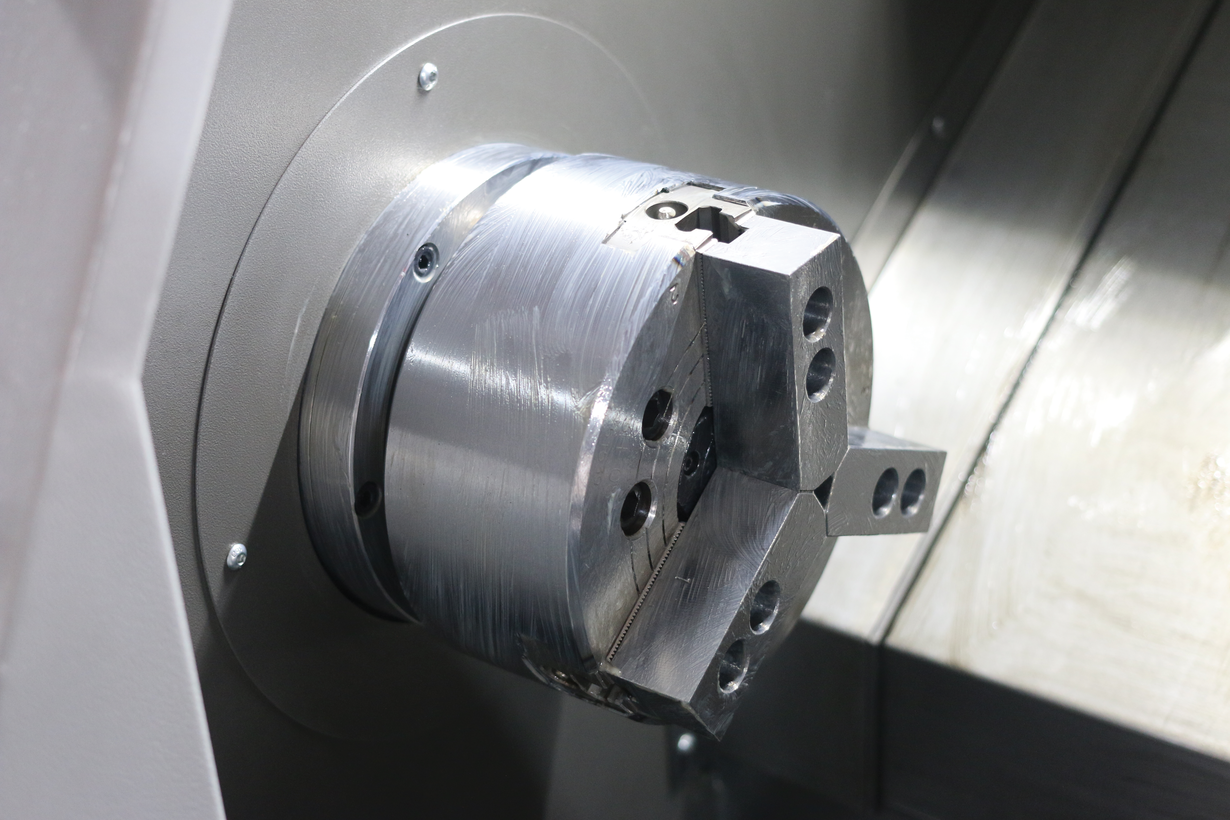

| Ø гидравлич. патрона, дюйм (мм) | 8 (200) дюйм (мм) |
| Макс. перемещение по оси X, мм | 180 мм |
| Макс. перемещение по оси Z, мм | 500 мм |
| Направляющие/ширина X,Z, тип/мм | качения/35,45 тип/мм |
| Угол наклона направляющих, град | 30 град |
| Ø ШВП X/Zх шаг резьбы, класс точности, мм | 32х5/40х10, P3 мм |
| Частота вращения шпинделя, об/мин | 5000 об/мин |
| Конус шпинделя | 170 тип |
| Ø проходного отверстия в шпинделе, мм | 65 мм |
| Ø отверстия в гидравлич. патроне, мм | 52 мм |
| Макс. Ø прутка (гидравлич. патрон), мм | 50 мм |

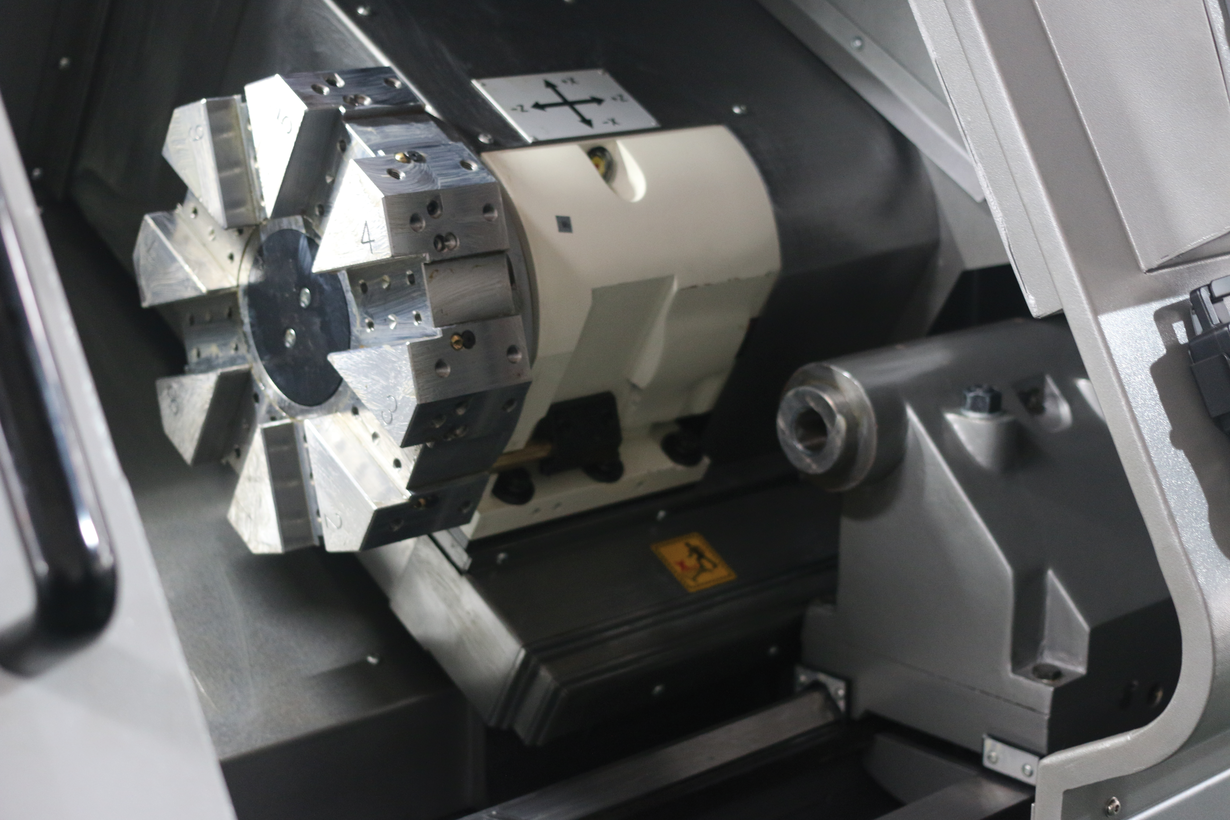

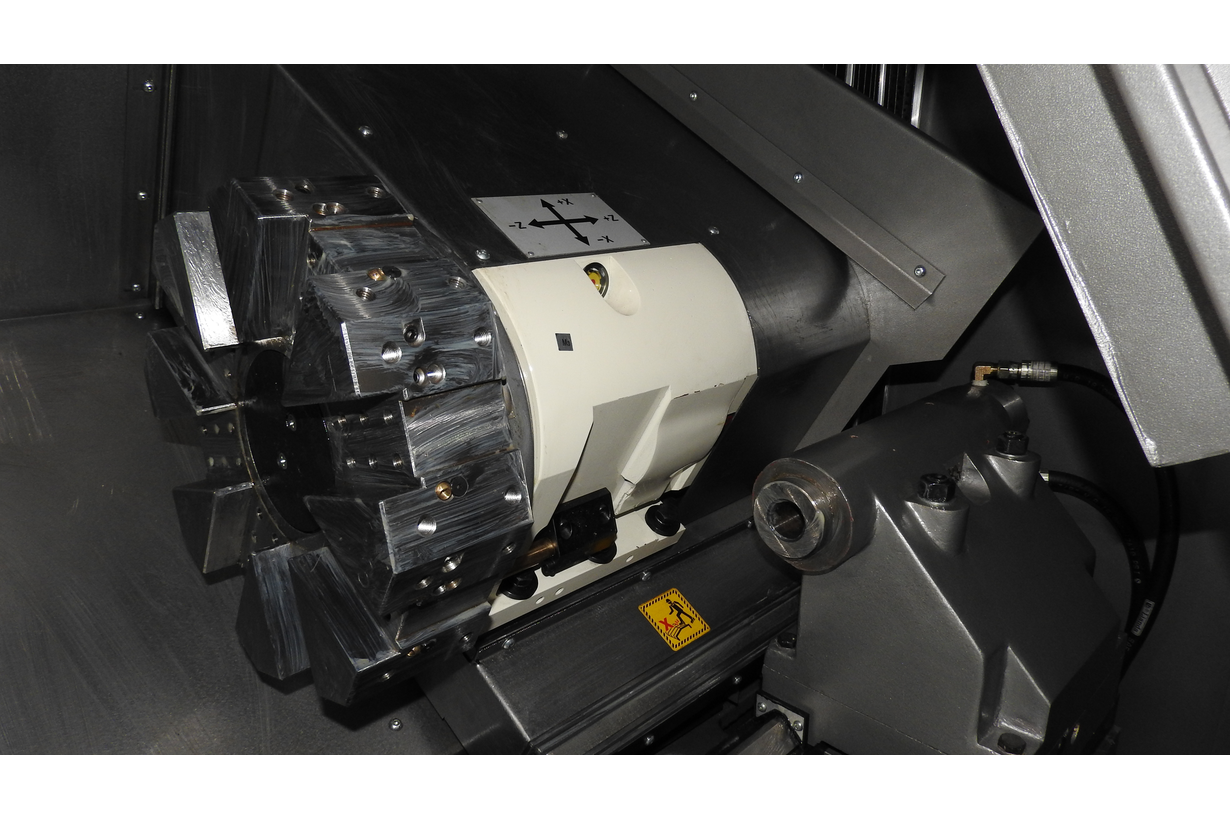

| Кол-во позиций инструмента, шт | 8 шт |
| Макс. размер инструмента, мм | 25х25 мм |
| Макс. Ø инструмента, мм | 40 мм |

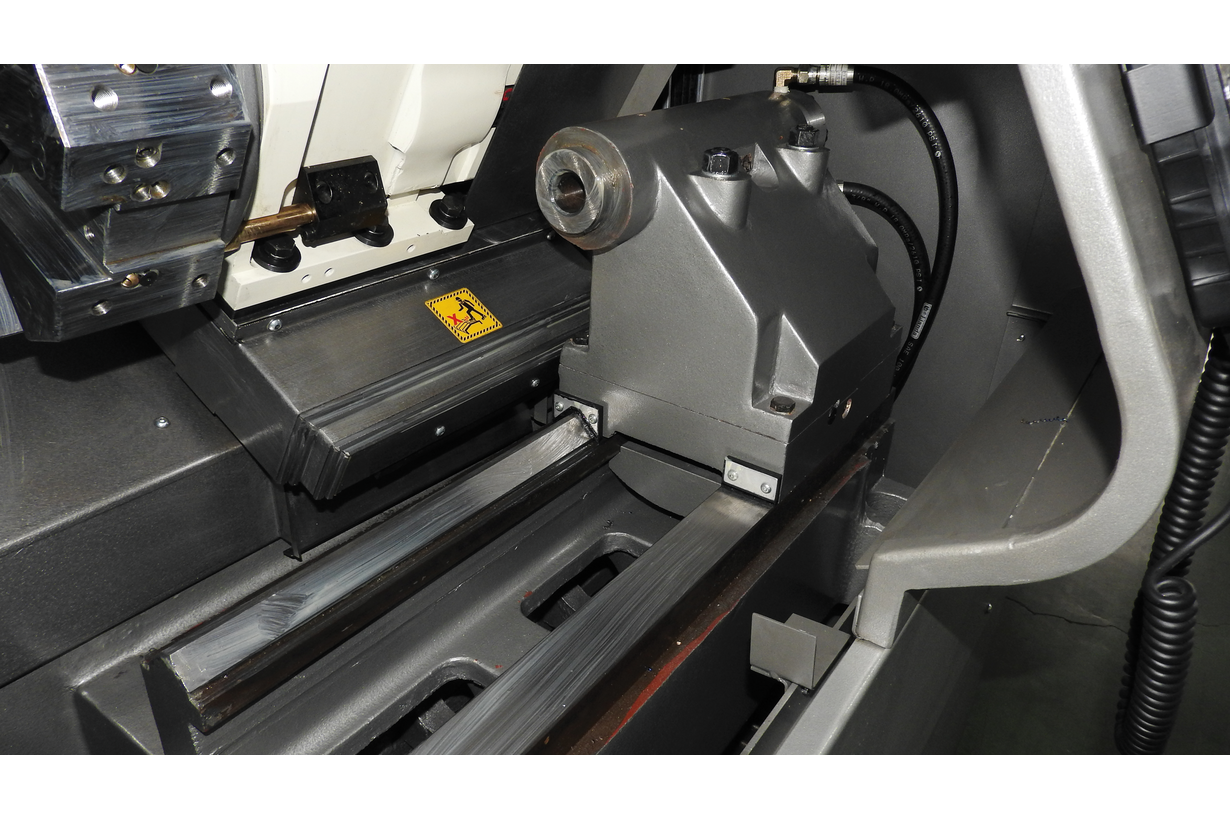

| Конус пиноли задней бабки | МК-4 тип |
| Ø пиноли задней бабки, мм | 63 мм |
| Ход пиноли задней бабки, мм | 115 мм |
| Точность позиционирования, мм | ±0,005 мм |
| Повторяемость, мм | ±0,003 мм |
| Максимальная скорость подачи X/Z | 12/20 м/мин |
| Объем бака СОЖ, л | 150 л |
| Мощность мотора системы подачи СОЖ, кВт | 0,55 кВт |
| Объем бака смазки, л | 1,8 л |
| Мощность мотора гидростанции, кВт | 1,5 кВт |
| Крутящий момент на главном двигателе | 115 (S); 105 (F) Нм |
| Напряжение, В | 400 |
| Мощность главного двигателя, кВт | 7 (S); 7,5 (F) кВт |
| Длина, мм | 3200 |
| Ширина, мм | 1650 |
| Высота, мм | 1680 |
| Масса, кг | 3400 |
| Масса в упаковке, кг | 3580 |
