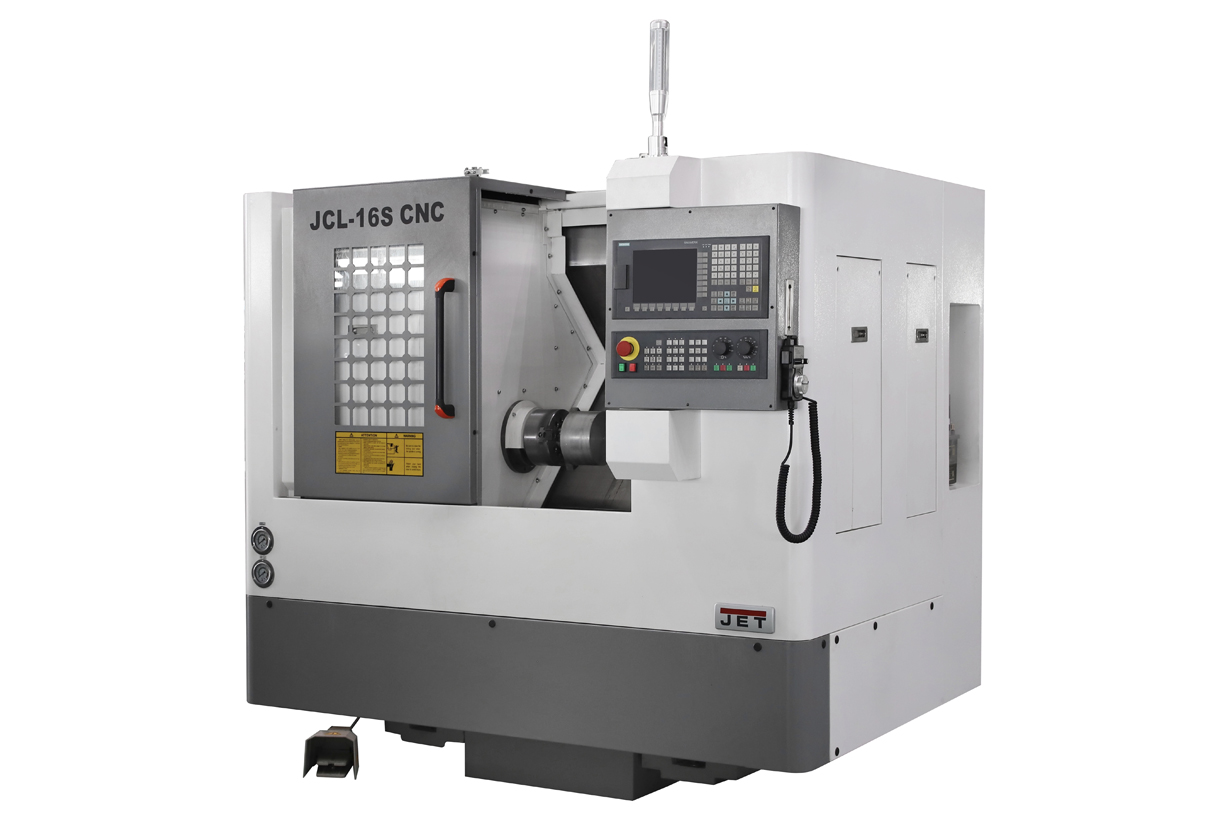

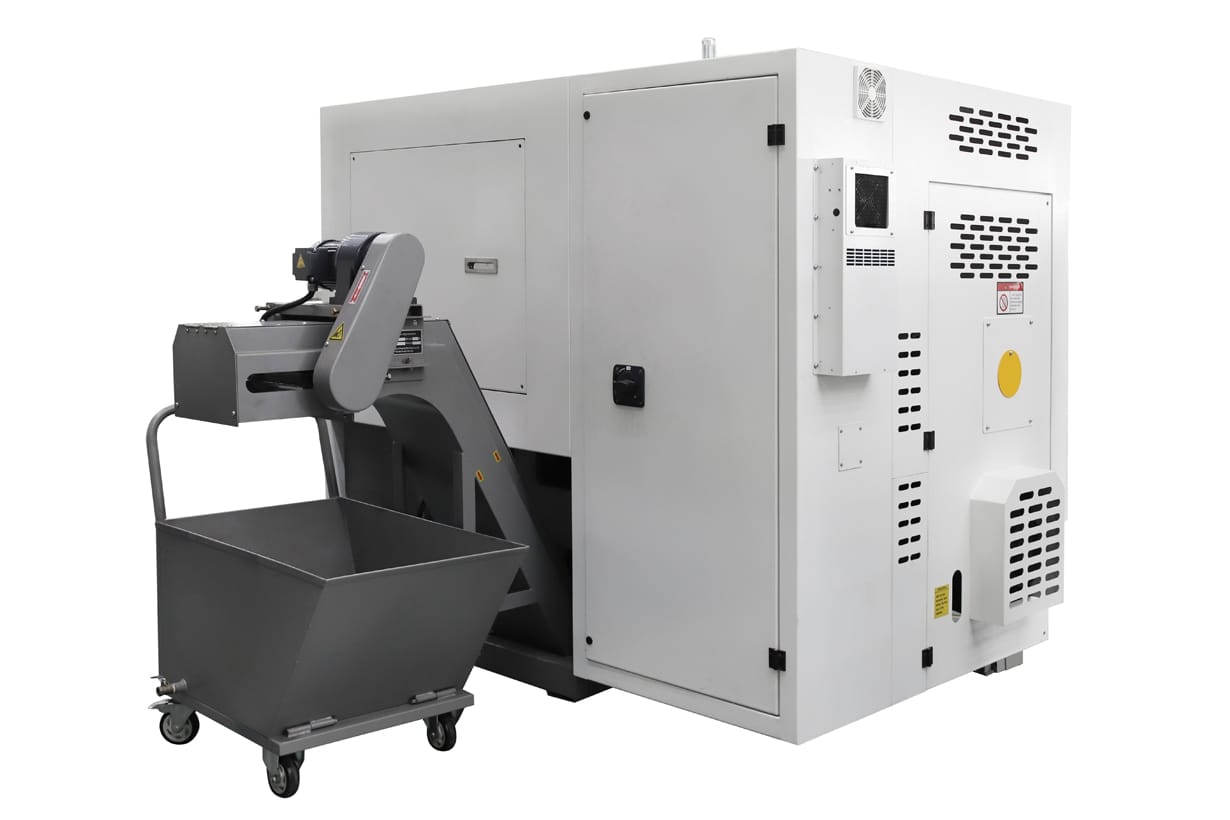

| Модель с ЧПУ Siemens 808DA | JCL-16S CNC |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 320 мм |
| Макс. Ø заготовки над суппортом | 140 мм |
| Макс. длина точения | 260 мм |
| Ø гидравлич. патрона | 6 (152) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 250 мм |
| Макс. перемещение по оси Z | 245 мм |
| Направляющие/ширина X,Z | качения тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 32/40 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 60-4000 об/мин |
| Конус шпинделя | A2-5 тип |
| Ø проходного отверстия в шпинделе | 52 мм |
| Макс. Ø прутка (гидравлич. патрон) | 37 мм |
| ИНСТРУМЕНТ: | |
| Макс. размер инструмента | 20х20 мм |
| Макс. Ø инструмента | 25 мм |

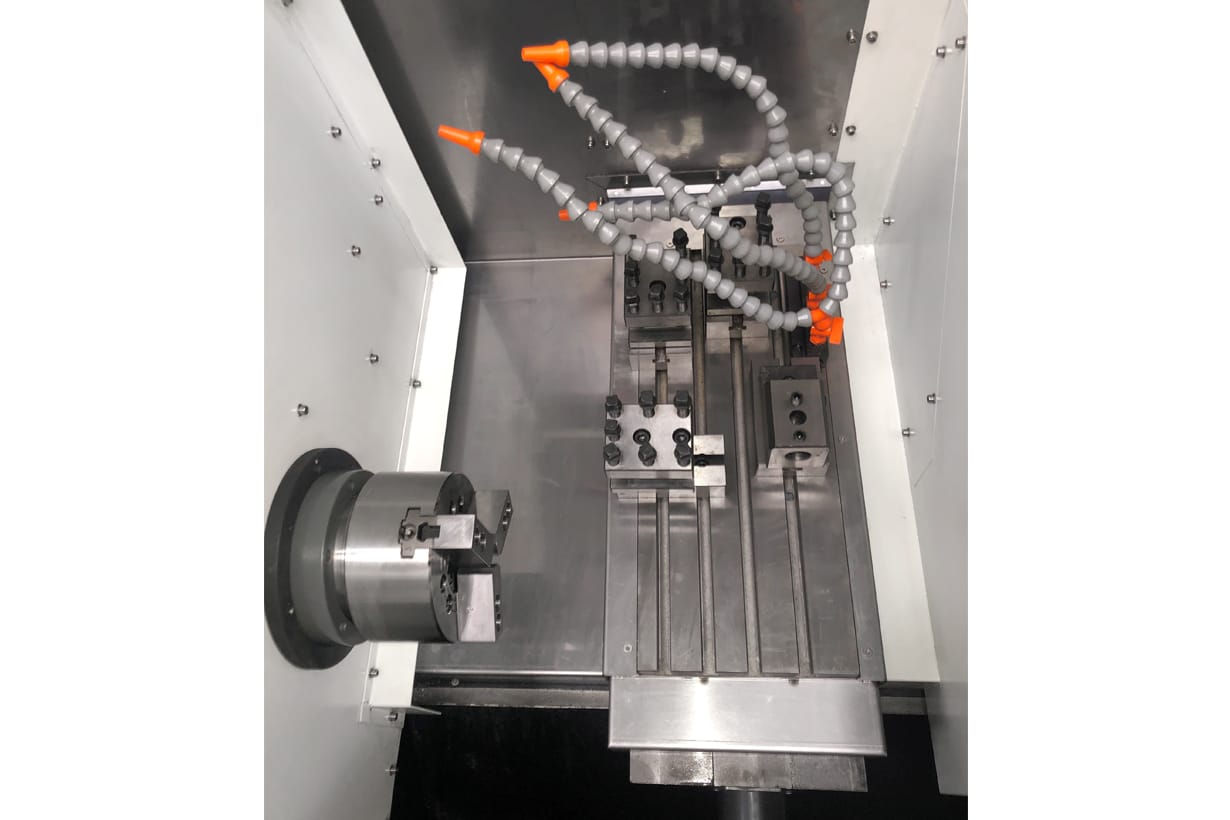

| Стол для инструментальных блоков | 250х670 |
| ТОЧНОСТЬ: | |
| Точность позиционирования X/Z | 0,006/0,005 мм |
| Повторяемость | 0,003/0,004 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 18/20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 100 л |
| Мощность мотора системы подачи СОЖ | 0,37 кВт |
| Объем бака смазки | 2 л |
| Мощность мототра гидростанции | 0,75 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 3,7/5,5 кВт |
| Макс. крутящий момент на шпинделе | 35 Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 1950х1560х1720 мм |
| Масса нетто/(брутто) | 1800 кг |
