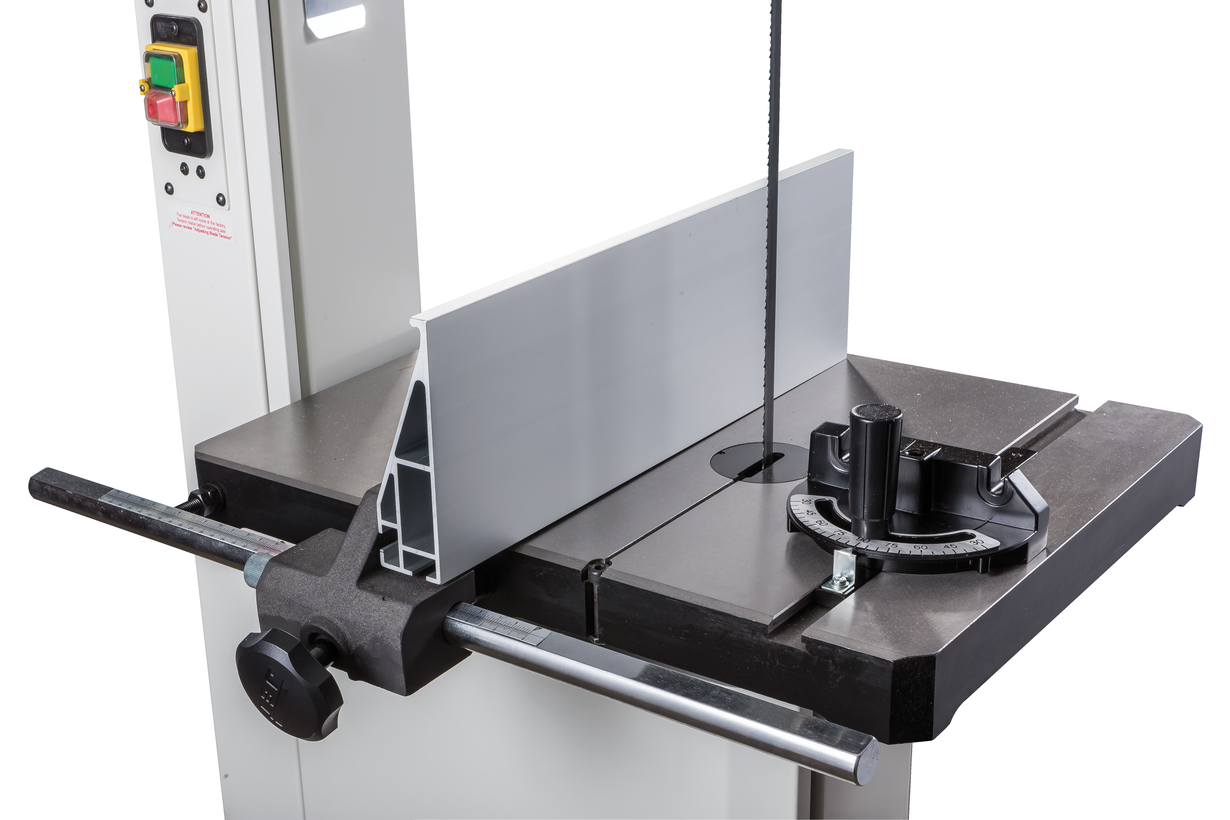

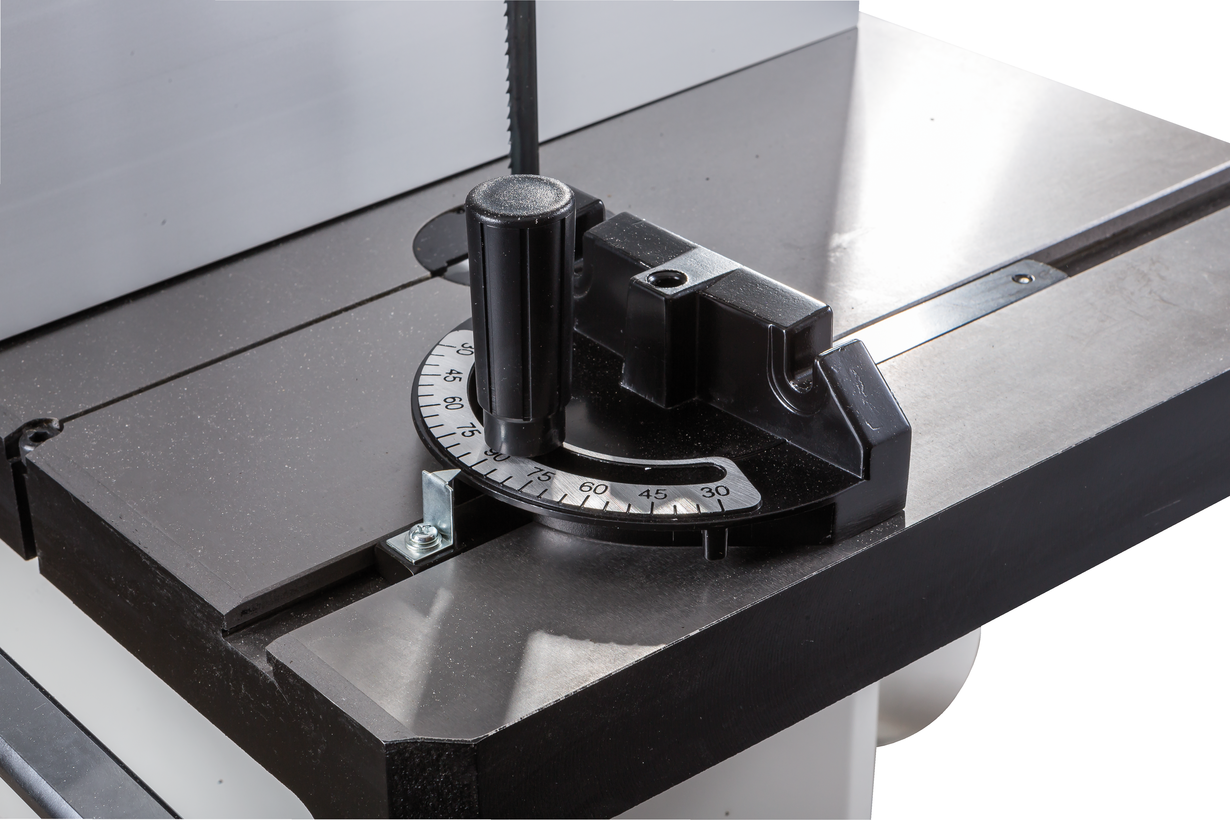

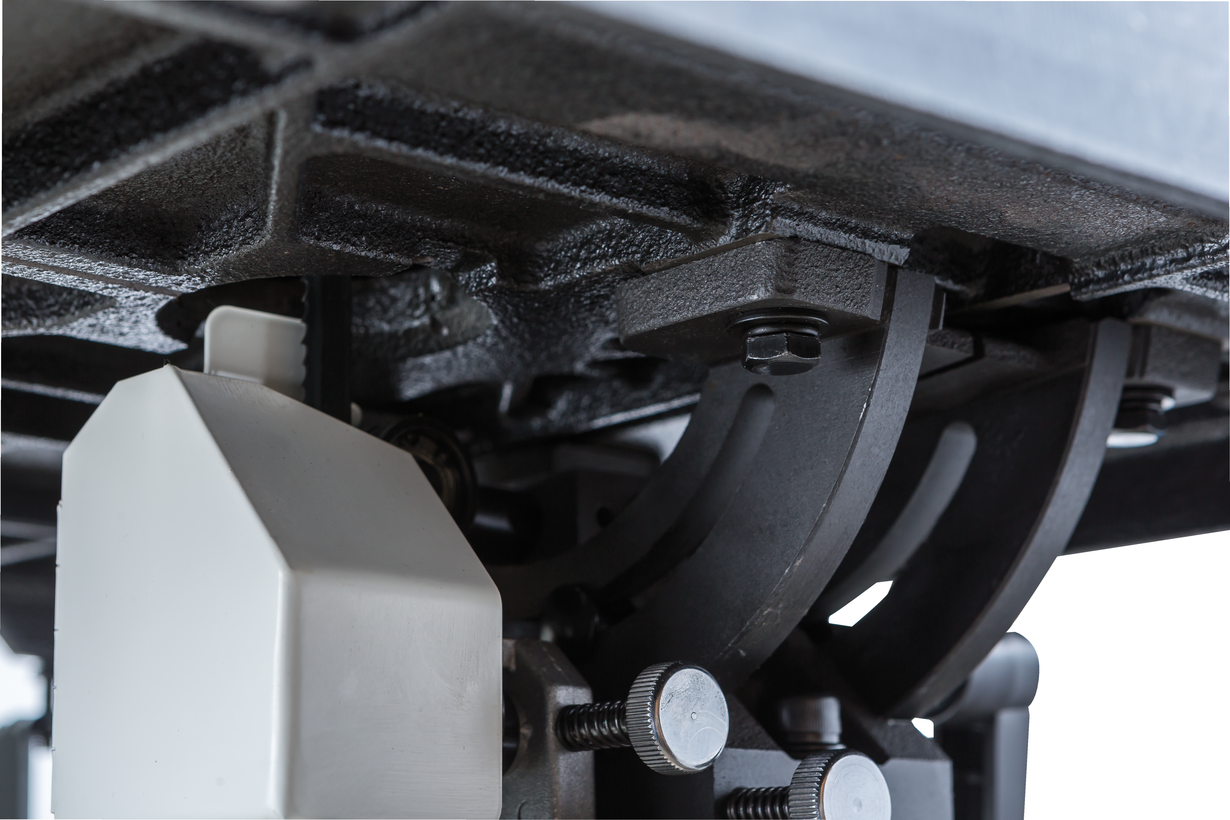

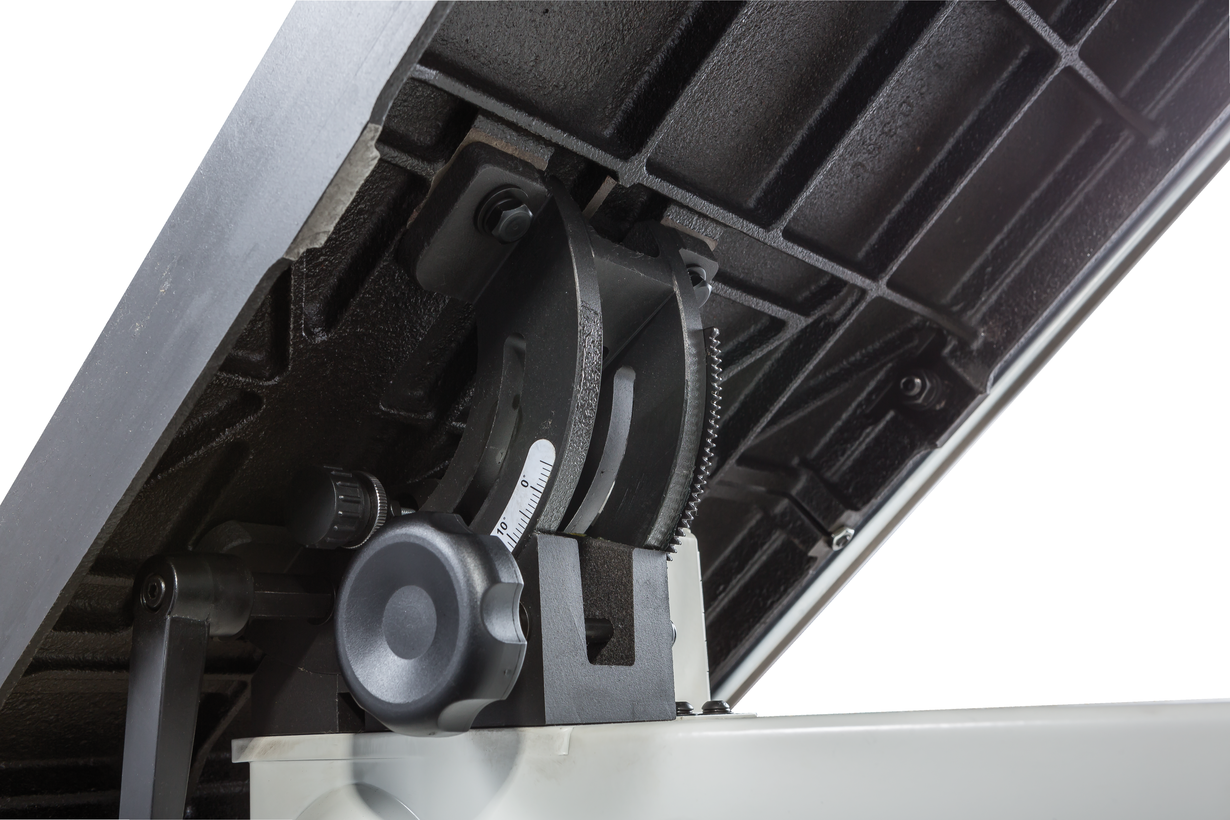

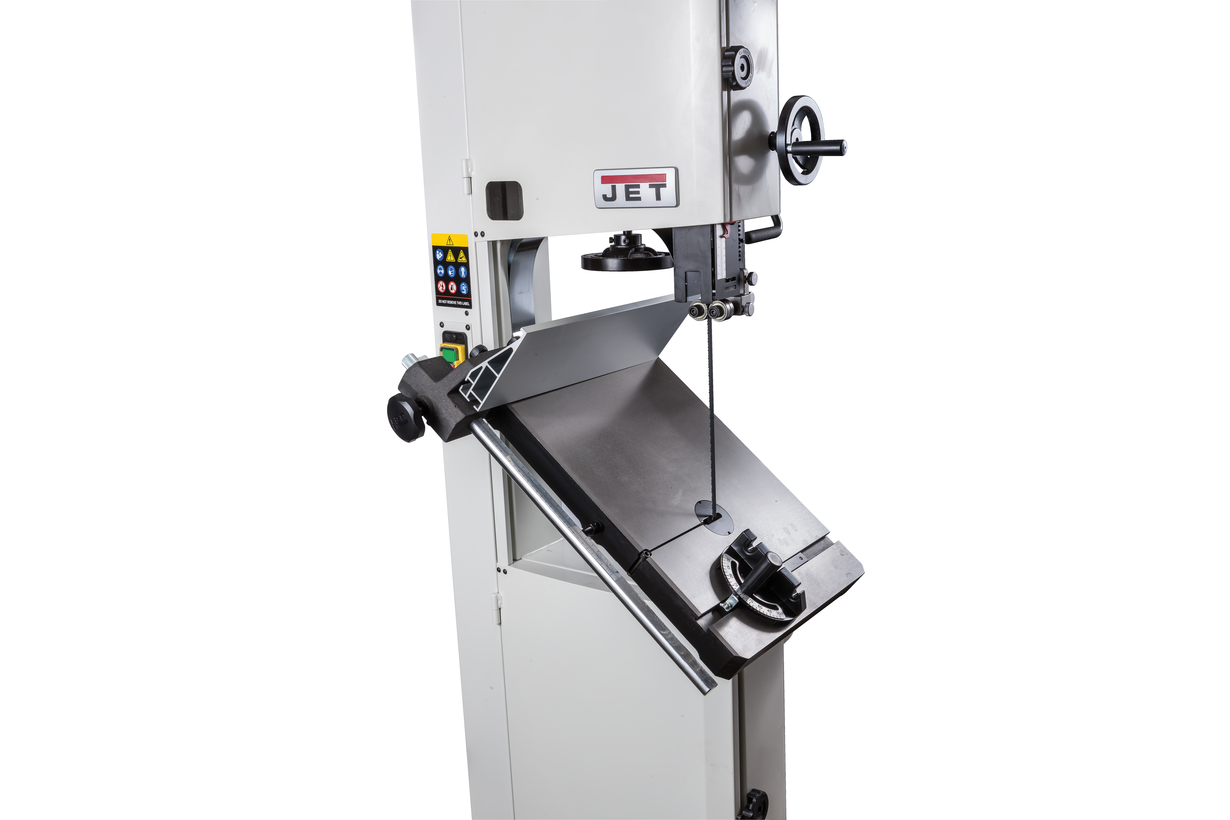

Рабочий стол чугунный, поворотные сегменты, на которые он опирается, из этого же материала. Наклон производится при помощи зубчатого механизма вращением рукоятки и возможен в обе стороны (на 5° в сторону станка и на 45° от него). Для наибольшей эффективности пылеудаления установлено два 100-миллиметровых патрубка: один под рабочей поверхностью, второй в нижней части корпуса.

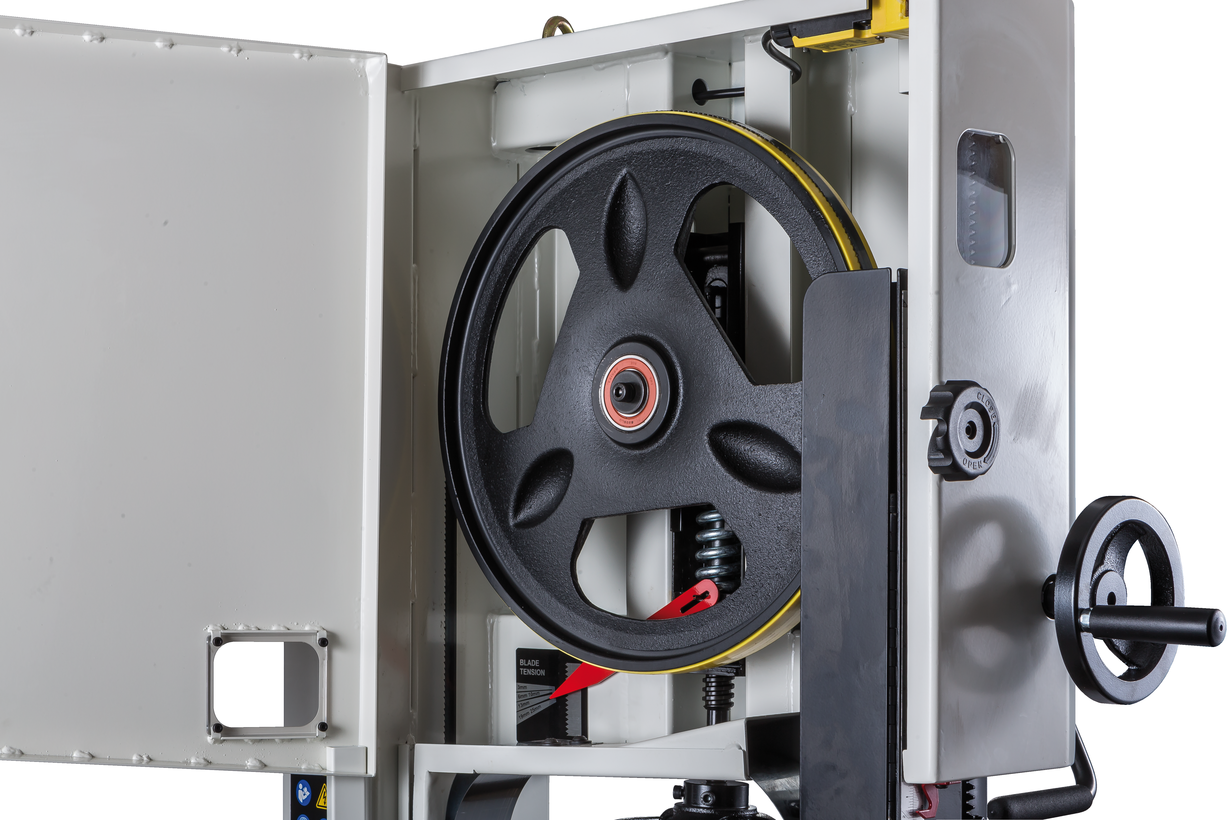

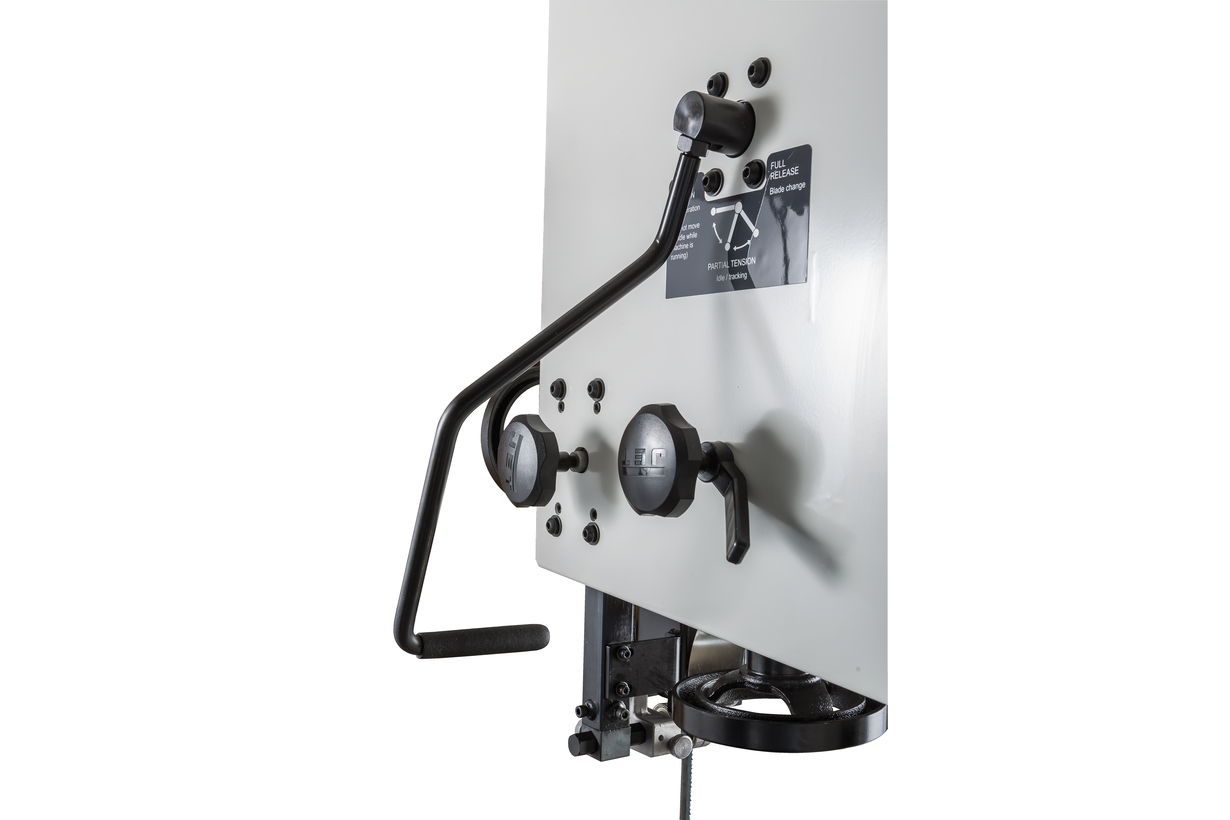

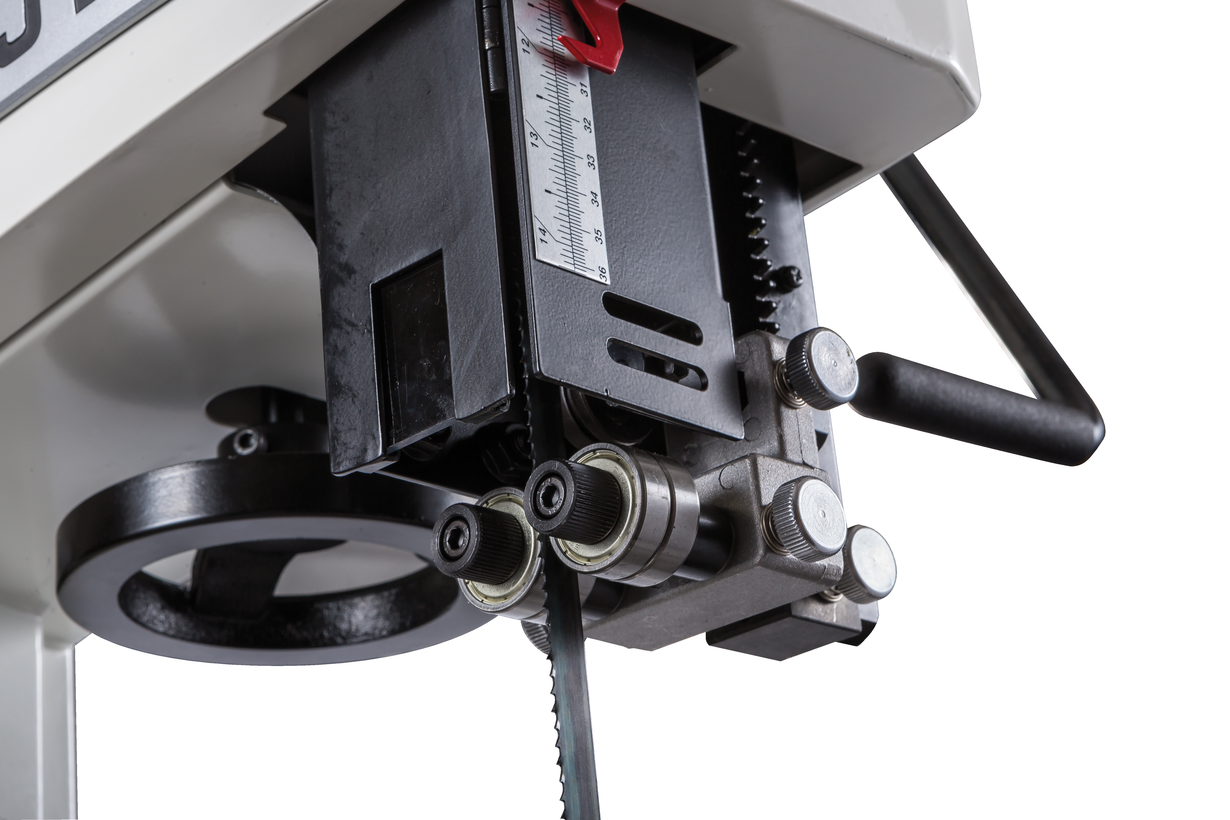

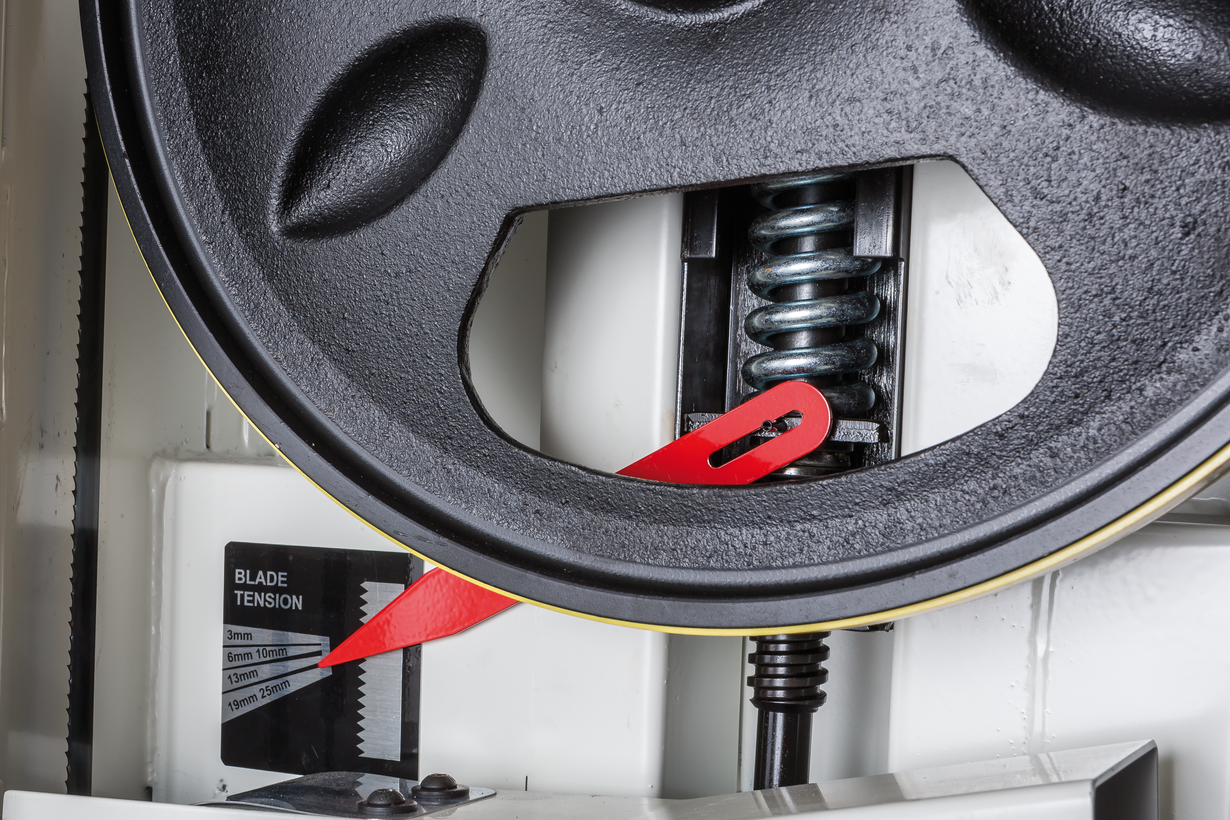

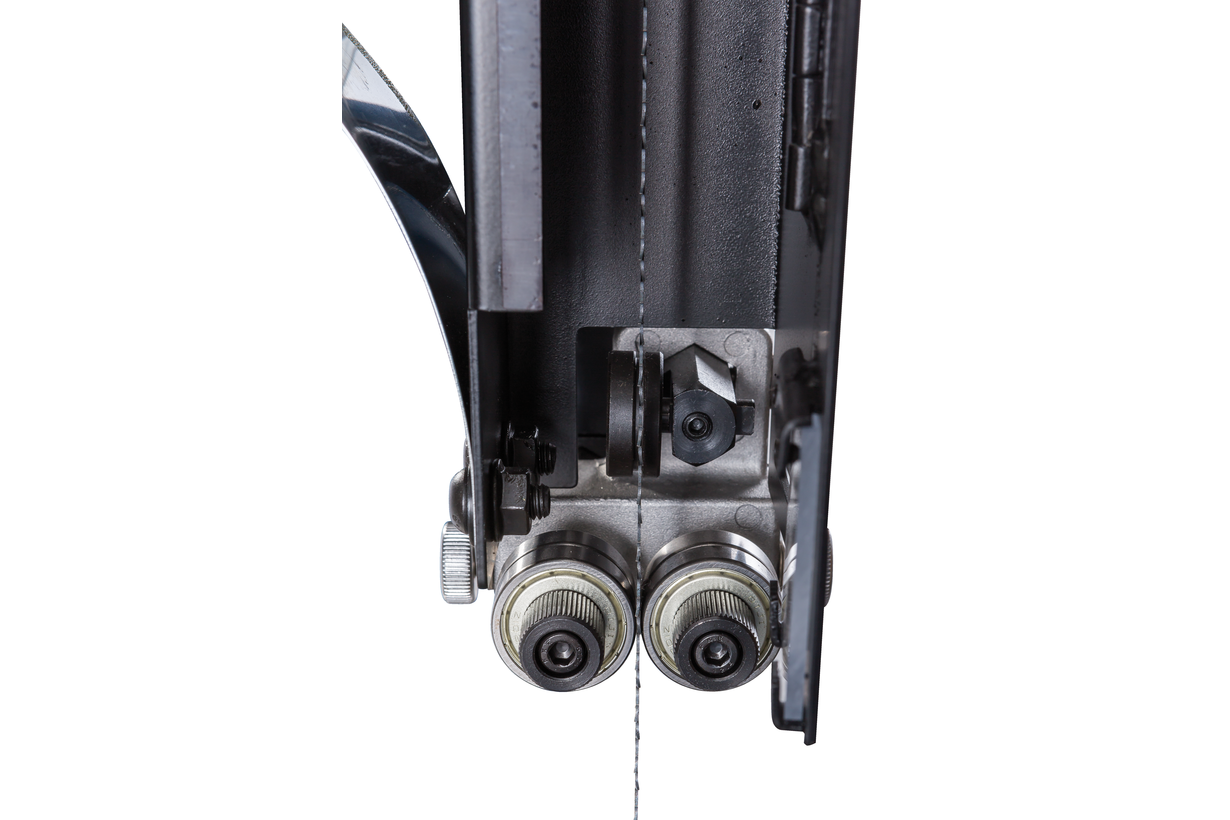

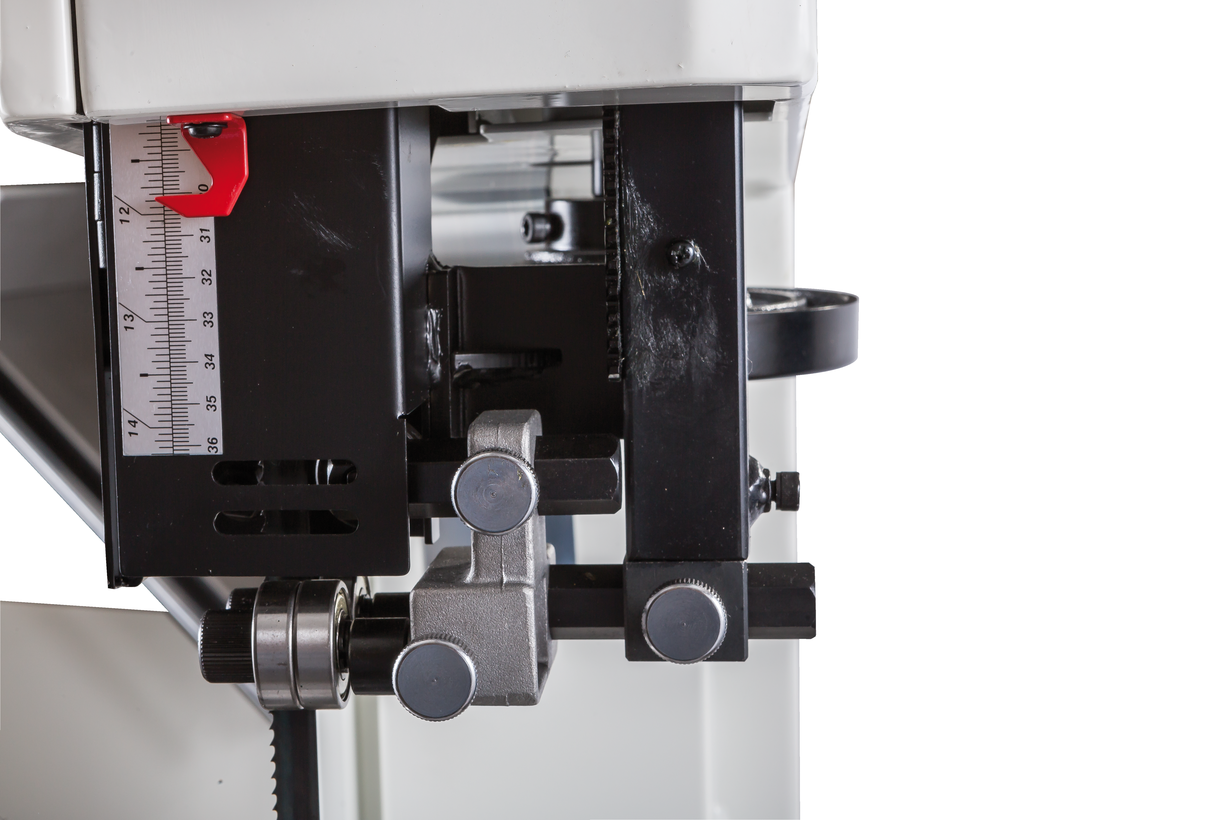

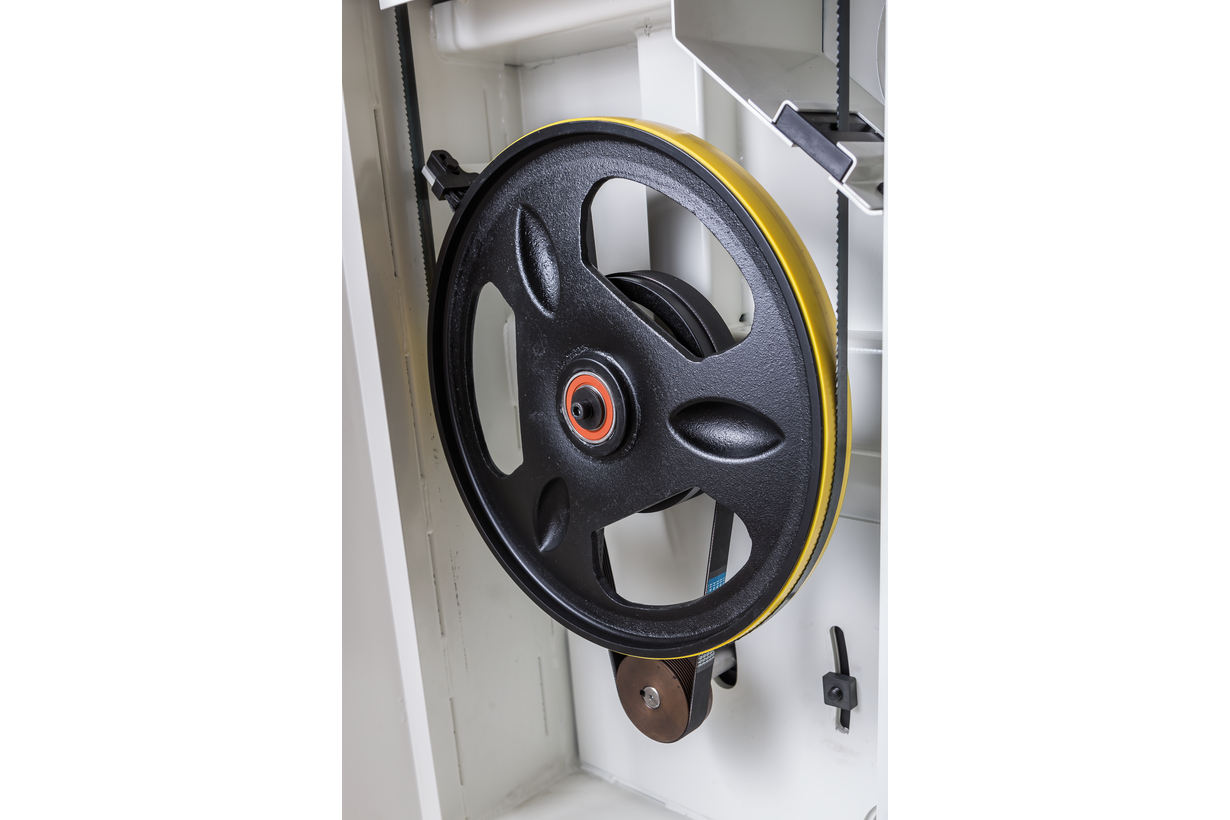

Механизм натяжения и центрирования ленты включает в себя две группы трехроликовых направляющих на шарикоподшипниках, стрелочный индикатор уровня натяжения, регулирующие маховики, два смотровых окошка и рычаг быстрого натяжения-ослабления. Он не совсем обычен, поскольку имеет не два, а три фиксированных положения: рабочее (плотно натянуто), для хранения (лента ослаблена, но держится на шкивах) и сервисное (для замены полотна). Чтобы улучшить плавность работы, использованы чугунные шкивы с массивным телом, а не в виде спицованных колес, как раньше.

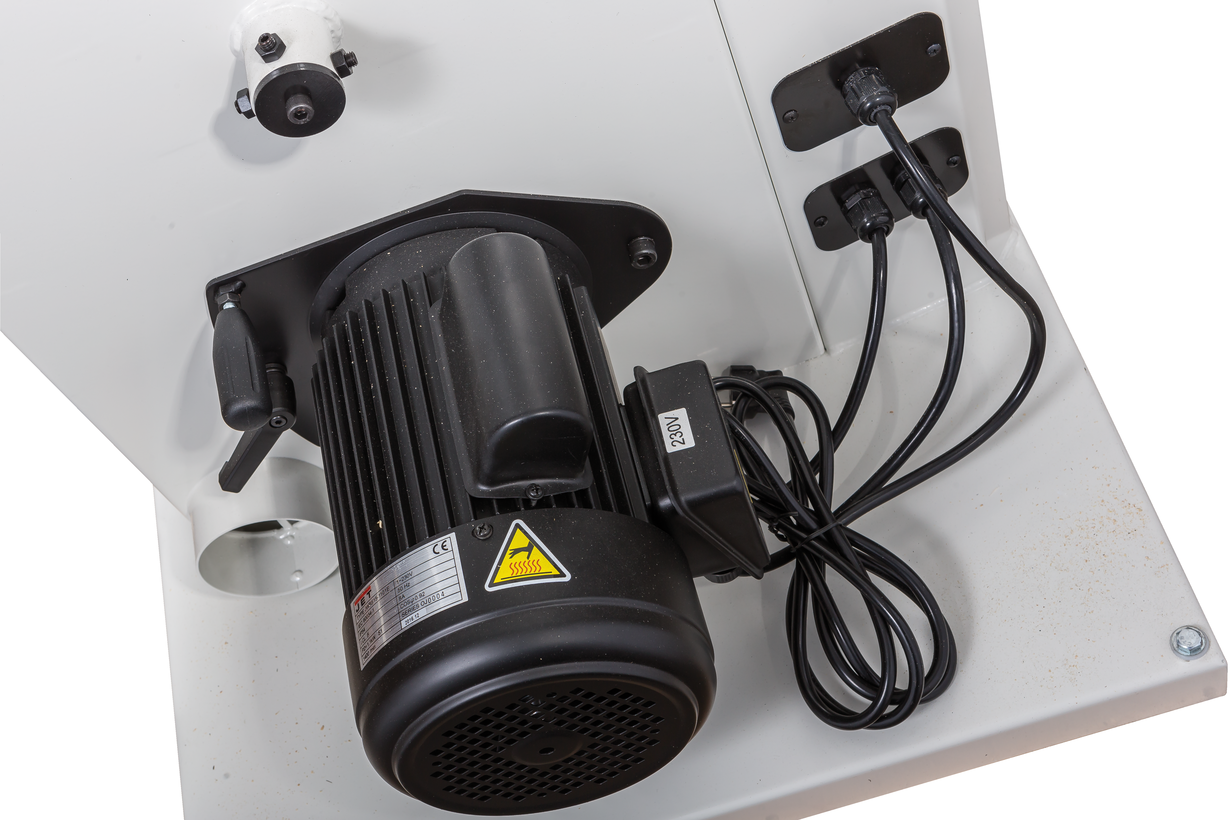

В зависимости от типа подключения (одно- или трехфазное) модель маркируются дополнительной литерой в названии «М» или «Т» соответственно. В зависимости от этого меняется и мощность.
| Потребляемая (выходная) мощность, кВт | 1,8 (1,1) |
| Скорость движения полотна, м/мин | 760 м/мин |
| Длина пильного полотна, мм | 3380 мм |
| Ширина пильного полотна, мм | 3-25 мм |
| Диаметр шкивов, мм | 375 мм |
| Угол наклона рабочего стола | -5°-0-45° |
| Максимальная высота заготовки, мм | 356 мм |
| Максимальная ширина заготовки (просвет до рамы), мм | 360 мм |
| Размеры рабочего стола (ДхШ), мм | 405х545 мм |
| Диаметр вытяжного штуцера, мм | 100 |
| Тип станка | Дерево |
| Напряжение, В | 230 |
| Страна производителя | Тайвань |
| Длина, мм | 810 |
| Ширина, мм | 750 |
| Высота, мм | 1880 |
| Масса, кг | 174 |
| Длина в упаковке, см | 76 |
| Ширина в упаковке, см | 62,5 |
| Высота в упаковке, см | 20,2 |
| Масса в упаковке, кг | 203 |
Рабочий стол чугунный, поворотные сегменты, на которые он опирается, из этого же материала. Наклон производится при помощи зубчатого механизма вращением рукоятки и возможен в обе стороны (на 5° в сторону станка и на 45° от него). Для наибольшей эффективности пылеудаления установлено два 100-миллиметровых патрубка: один под рабочей поверхностью, второй в нижней части корпуса.
Механизм натяжения и центрирования ленты включает в себя две группы трехроликовых направляющих на шарикоподшипниках, стрелочный индикатор уровня натяжения, регулирующие маховики, два смотровых окошка и рычаг быстрого натяжения-ослабления. Он не совсем обычен, поскольку имеет не два, а три фиксированных положения: рабочее (плотно натянуто), для хранения (лента ослаблена, но держится на шкивах) и сервисное (для замены полотна). Чтобы улучшить плавность работы, использованы чугунные шкивы с массивным телом, а не в виде спицованных колес, как раньше.
В зависимости от типа подключения (одно- или трехфазное) модель маркируются дополнительной литерой в названии «М» или «Т» соответственно. В зависимости от этого меняется и мощность.
