Особенности:

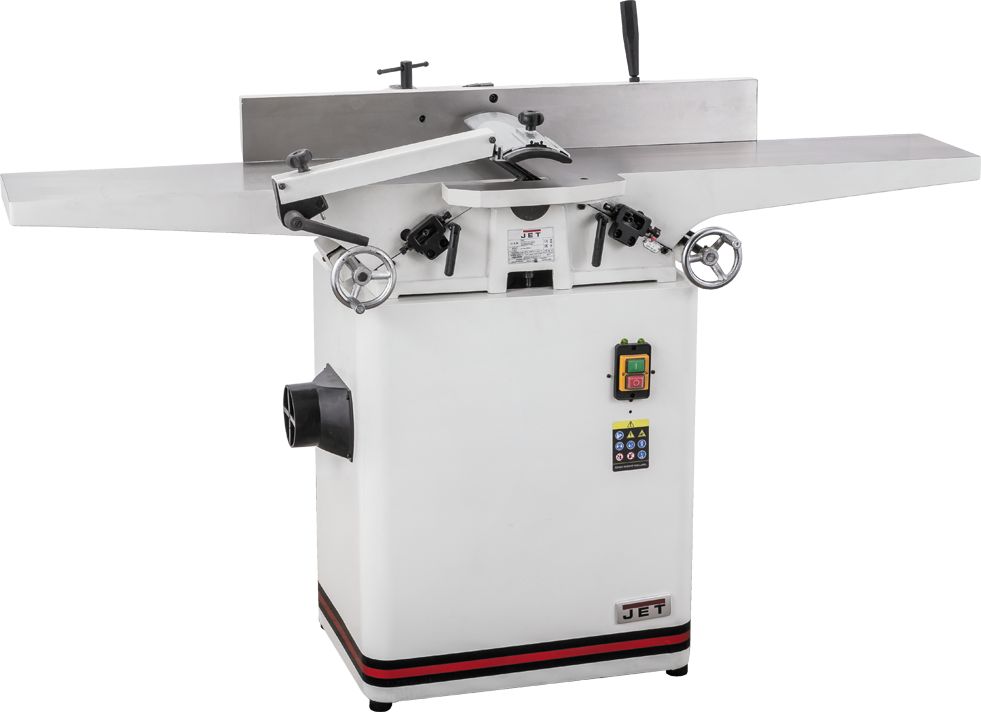

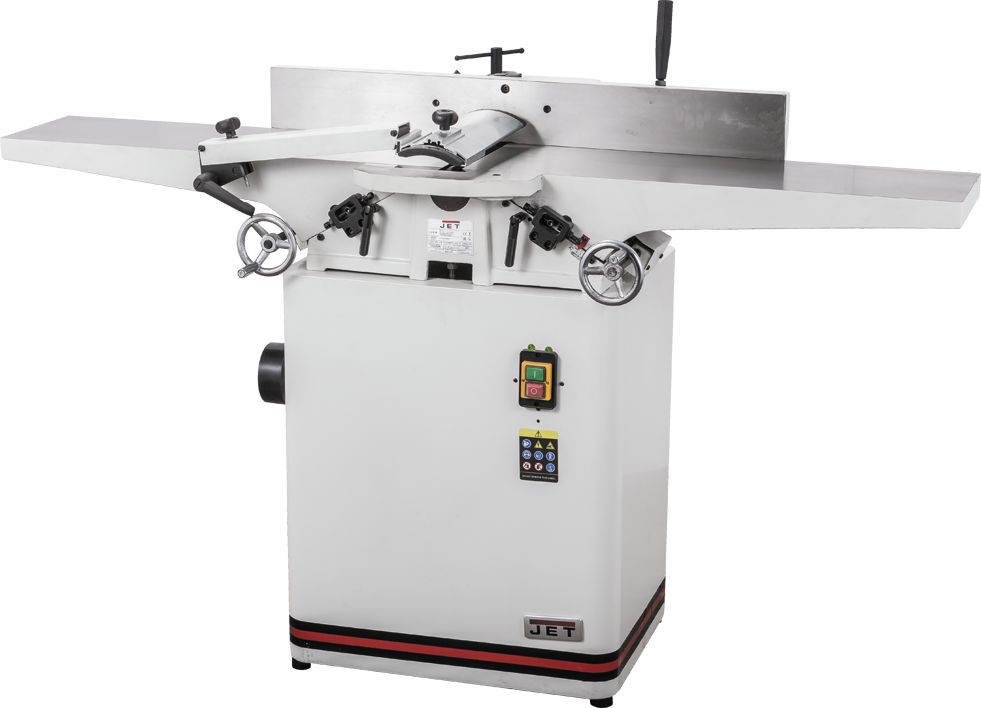

JJ-8-M — фуговальный станок с шириной строгания 200 мм и длинными чугунными столами, предназначенный для любительского применения. По компоновке и устройству он повторяет профессиональные модели Jet, что делает его таким же точным и удобным в работе.

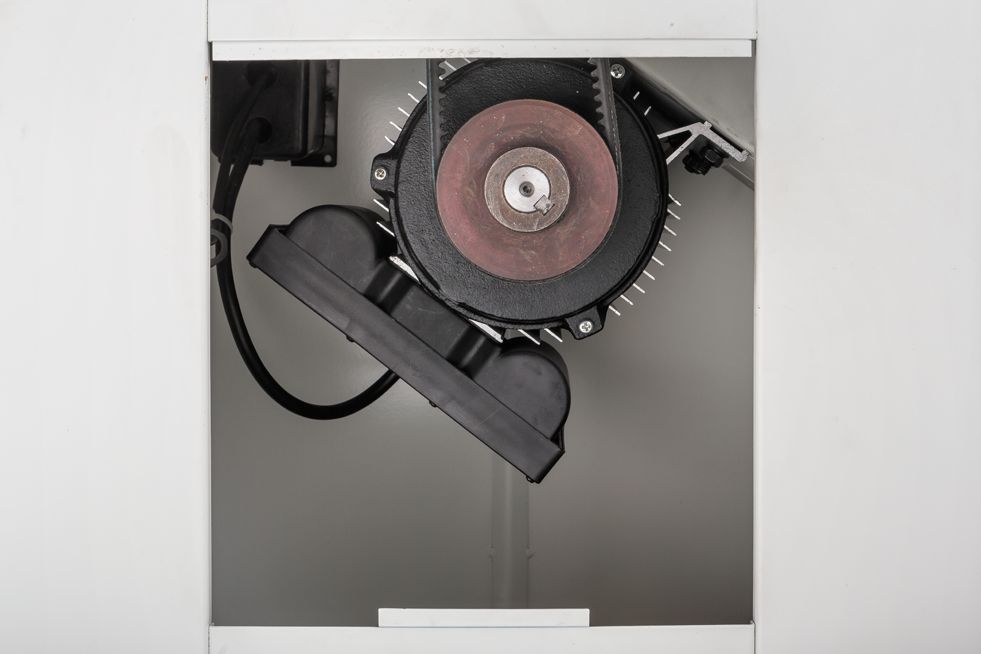

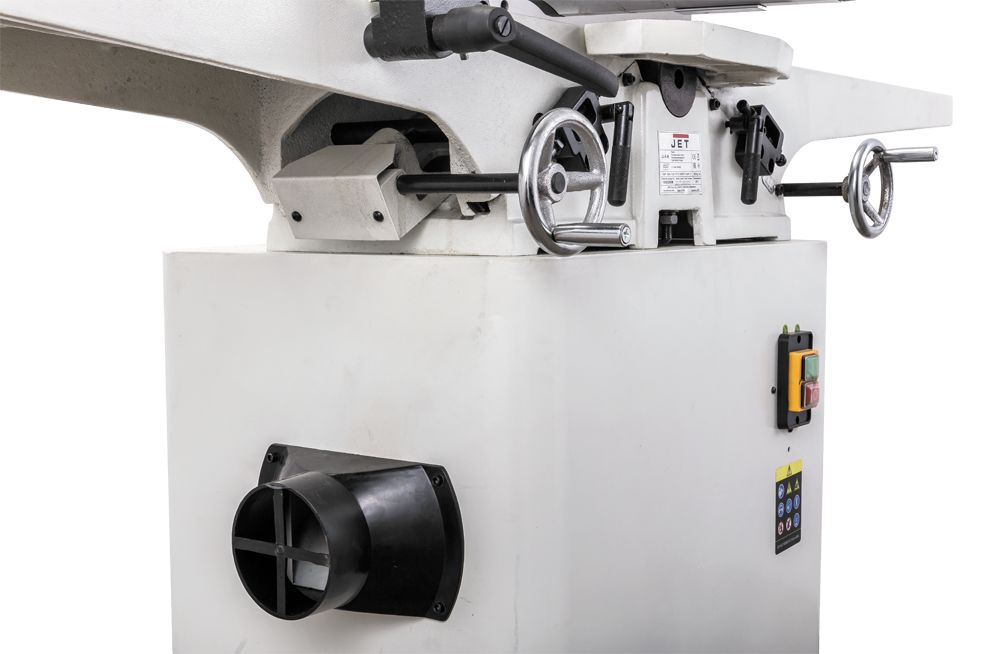

Конструкция состоит из двух частей. В нижней (она играет роль тумбы-подставки) однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.

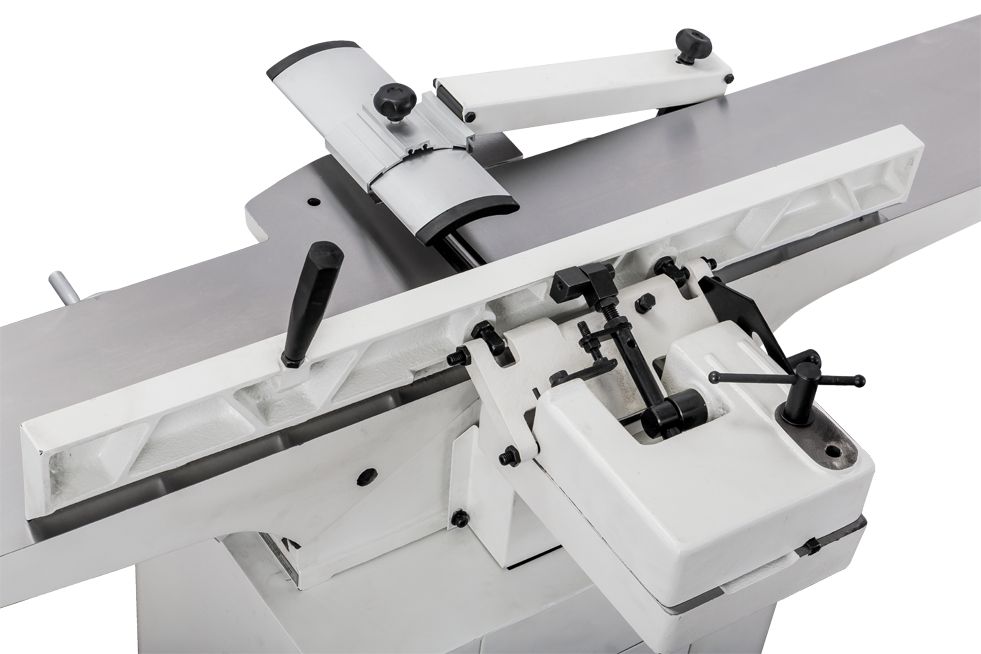

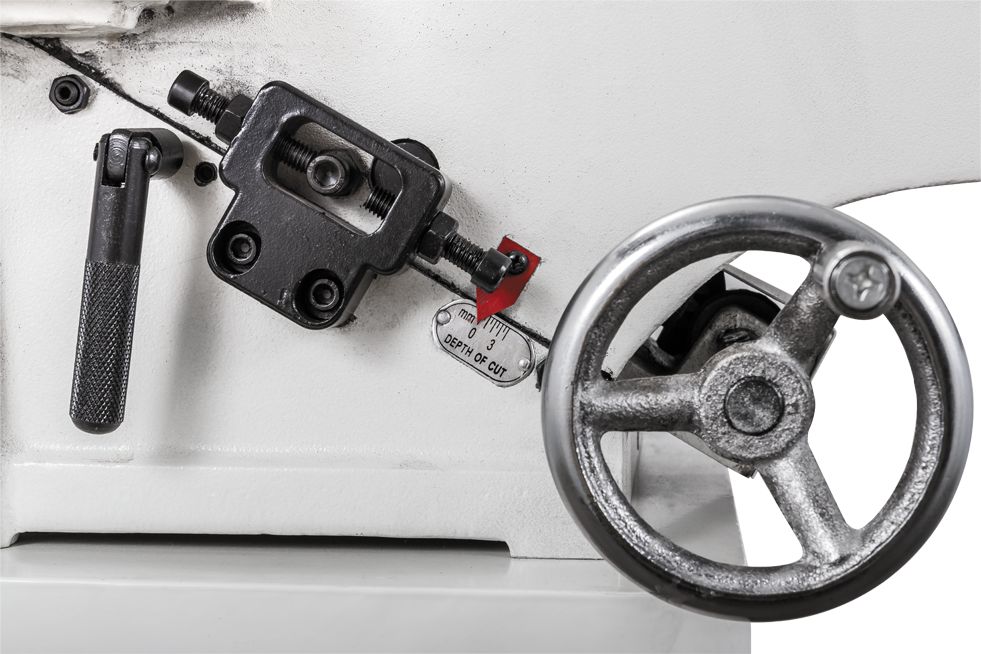

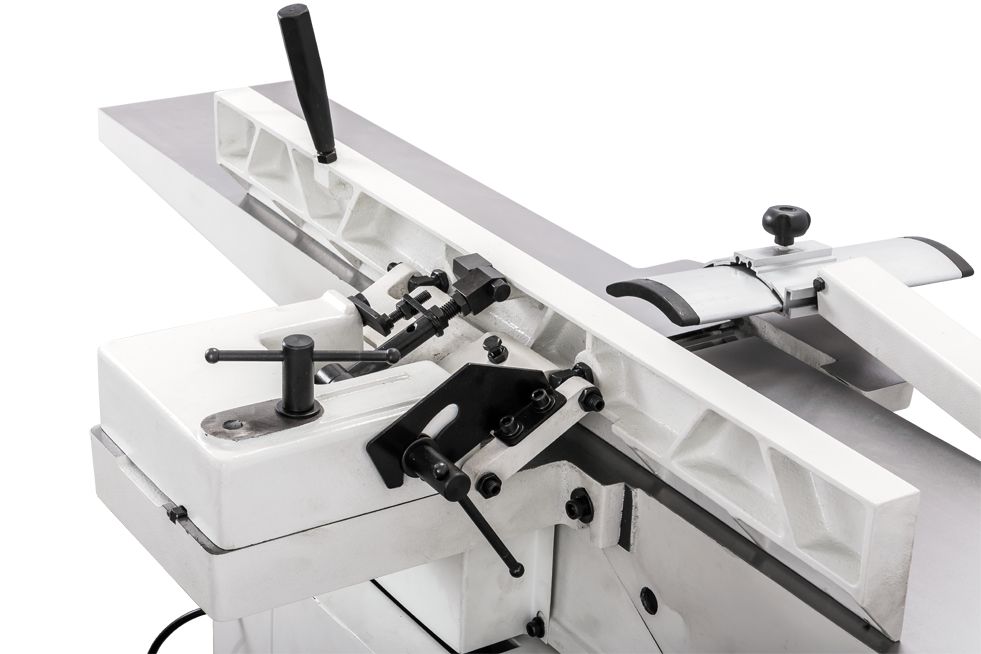

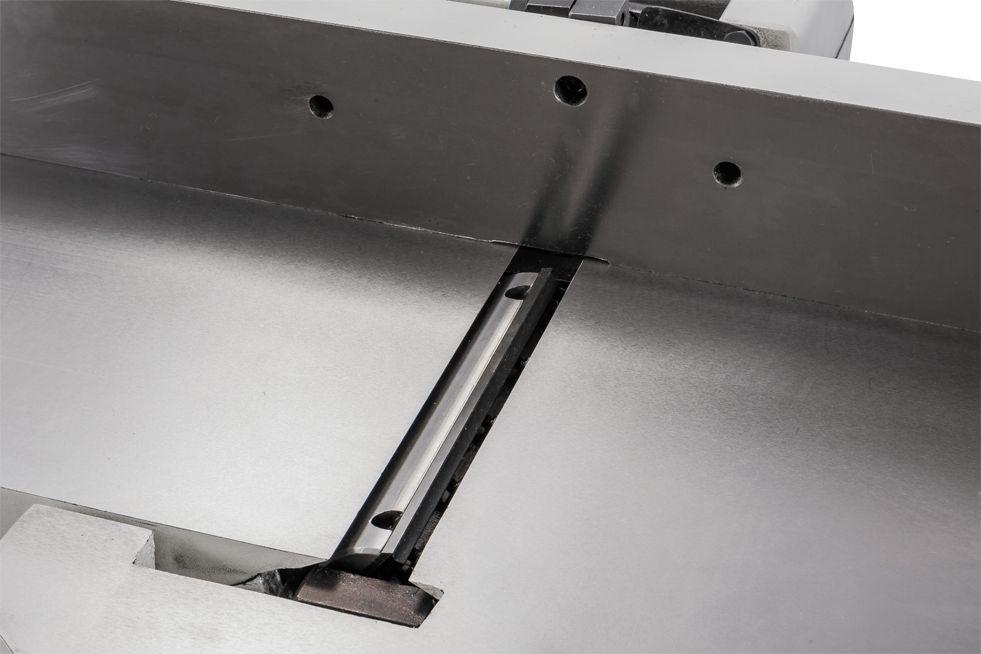

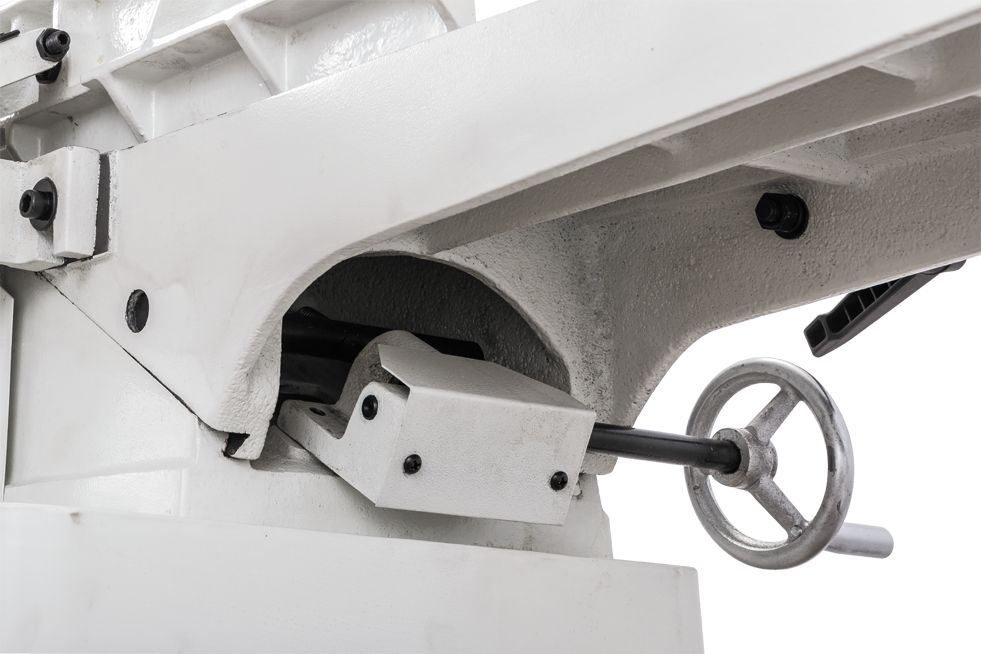

Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания станка при наладочных операциях. Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом. Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер и ассортимент такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
| Потребляемая (выходная) мощность, кВт | 2,1 (1,5) |
| Частота вращения строгального вала | 4400 об/мин |
| Диаметр строгального вала | 65 мм |
| Размер ножей (ДхШхТ) | 205х19х3,0 мм |
| Количество ножей | 3 |
| Максимальная ширина заготовки, мм | 200 мм |
| Глубина строгания за один проход | 0-3,0 мм |
| Размеры фуговального стола (ДхШ) | 1530х230 мм |
| Размеры фуговального упора (ДхВ) | 850х104 мм |
| Угол наклона фуговального упора | -45-0-45° |
| Диаметр вытяжного штуцера, мм | 100 |
| Длина, мм | 1540 |
| Ширина, мм | 700 |
| Высота, мм | 1050 |
| Масса, кг | 142 |
| Напряжение, В | 230 |
| Длина в упаковке, см | 157 |
| Ширина в упаковке, см | 50 |
| Высота в упаковке, см | 32 |
| Масса в упаковке, кг | 159 |
